Комплект муфты концевой ПКВ(Н)тп наружной установки 5х150/240 без наконечников ПВХ/СПЭ изоляция 1кВ IEK UZM-XLK1-NVN5-150240X

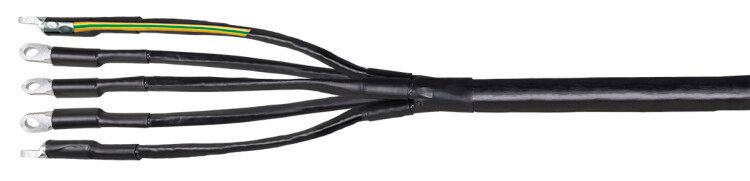

Муфта ПКВ(Н)тп 5х150/240 без наконечников ПВХ/СПЭ изоляция 1кВ от IEK - это термоусаживаемая концевая муфта для герметичного оконцовывания пятижильных силовых кабелей сечением 150–240 мм2. Применяется в наружных и внутренних сетях до 1 кВ, обеспечивает надежную изоляцию и механическую защиту без необходимости использования болтовых наконечников.

Назначение и область применения

Муфта ПКВ(Н)тп 5х150/240 без наконечников ПВХ/СПЭ изоляция 1кВ используется для оконцовывания пятижильных кабелей с изоляцией из ПВХ или СПЭ. Подходит для соединения кабеля с оборудованием - распределительными щитами, трансформаторами, двигателями, светильниками. Устанавливается как внутри помещений, так и на улице. Неприменима для кабелей с металлической броней или экранирующим слоем.

Технические характеристики

• Работает при напряжении до 1 кВ (переменный и постоянный ток)
• Поддерживает сечение жил 150–240 мм2
• Количество жил: 5
• Тип: концевая муфта
• Материал корпуса: термоусаживаемый полимер
• Цвет: черный
• Срок службы: 30 лет
• Стандарт: соответствие ГОСТ 13781.0

Совместимость и монтаж

Муфта ПКВ(Н)тп 5х150/240 без наконечников ПВХ/СПЭ изоляция 1кВ совместима с кабелями следующих типов: АВВГ-1, ВВГ-1, АВВГз-1, ВВГз-1, АПвВГ-1, ПвВГ-1 и их аналогами. Монтаж выполняется методом термоусадки - нагревом газовой горелкой до равномерного сжатия материала вокруг кабеля. Болтовые наконечники не требуются - провода зачищаются и заводятся прямо в изолирующую часть муфты. Обязательно соблюдать минимальную длину зачистки жил, указанную в инструкции производителя.

Безопасность и стандарты

Муфта ПКВ(Н)тп 5х150/240 без наконечников ПВХ/СПЭ изоляция 1кВ соответствует требованиям ГОСТ 13781.0. Полимерная оболочка обеспечивает электроизоляционную прочность, влагостойкость и устойчивость к воздействию окружающей среды. Температурный режим работы - от –50 C до +90 C. Не рекомендуется применять в местах с высокой химической активностью воздуха или постоянным контактом с маслом и растворителями.

Преимущества

• Высокая степень защиты IP67 после усадки - предотвращает попадание пыли и воды
• Автоматическая герметизация благодаря термоусадке - исключает необходимость дополнительной заделки
• Не требуется использование болтовых наконечников - снижает время монтажа и стоимость комплектующих
• Долгий срок службы - 30 лет при правильном монтаже
• Удобна для наружной установки - устойчива к перепадам температур и UV-излучению

Ограничения применения

• Не кабели с броней, медной или алюминиевой оплеткой, экраном
• Запрещено использовать для кабелей с рабочим напряжением выше 1 кВ
• Требуется точное соблюдение технологии термоусадки - недостаточный прогрев вызывает негерметичность
• Не предназначен для монтажа в зонах с постоянной вибрацией или механическими нагрузками без дополнительной фиксации
• Не применяется в условиях длительного прямого погружения в воду - хотя IP67 допускает временное погружение, не рассчитана на постоянную работу под водой

Примеры использования

• Оконцовка пятижильного кабеля ВВГ-1 5×185 мм2 перед подключением к автоматическому выключателю в наружном щите
• Присоединение кабеля АВВГз-1 5×240 мм2 к входному шинопроводу цехового оборудования
• Формирование конца кабеля для питания насосной станции на открытой площадке
• Замена поврежденного участка кабеля в системе освещения парковой территории

Практические советы

• Перед монтажом проверьте, что сечение кабеля находится в диапазоне 150–240 мм2 - меньшее сечение не обеспечит плотного прилегания, большее - невозможно заправить
• Защитите место монтажа от ветра и сырости во время нагрева - сквозняк может привести к неравномерной усадке
• Используйте только специализированную газовую горелку с регулируемым пламенем - обычная бытовая горелка не гарантирует нужную температуру
• Проверяйте целостность изоляции после усадки: поверхность должна быть гладкой, без пузырей, трещин и вздутостей
• При использовании в холодную погоду (ниже –15 C) согрейте муфту до комнатной температуры минимум за 2 часа до начала работ
• Артикул uzm-xlk1-nvn5-150240x - единственный вариант этой модели в каталоге IEK; другие номера не являются аналогами
