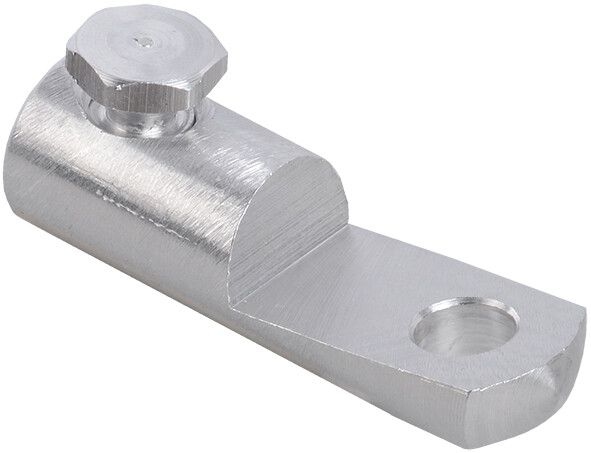

Наконечник болтовой НБ 150-240 мм², 1 кВ, М22 IEK UNB-3-150-240-1KV-S

Наконечник болтовой НБ 150-240 1кВ от IEK предназначен для надёжного соединения алюминиевых и медных жил сечением 150–240 мм2 с клеммами, шинами или зажимами через болтовую затяжку. Артикул unb-3-150-240-1kv-s соответствует серийному решению IEK для силовых цепей высокой мощности.

Назначение и область применения

Наконечник болтовой НБ 150-240 1кВ используется для оконцевания многопроволочных жил до 240 мм2 перед присоединением к оборудованию. Подходит для присоединения к шинам распределительных устройств, клеммам автоматических выключателей, трансформаторам, реакторам и другим элементам силовой сети. Применяется в промышленных установках, на подстанциях, в системах энергоснабжения объектов с высокими нагрузками.

Технические характеристики

• Рабочее напряжение: 1000 В (для сетей до 1 кВ)
• Номинальное сечение жилы: 150–240 мм2 (подходит для медных и алюминиевых проводов)
• Диаметр отверстия: 16 мм (для болта М16)
• Количество крепёжных элементов: один болт
• Материал: дюралюминиевые сплавы В95 и Д16Т1 - прочный, лёгкий, устойчивый к механическим воздействиям
• Форма сечения: рассчитана на многопроволочные круглые и секторные жилы
• Наличие срывной головки: да - обеспечивает контроль момента затяжки, предотвращает перегрузку крепления
• Поверхностное покрытие: без покрытия - требует защиты от коррозии в агрессивной среде
• Цвет: серый
• Срок службы: 30 лет при соблюдении условий эксплуатации
• Климатическое исполнение: УХЛ3 (ГОСТ 15150-69) - допускает работу при температуре от −60C до +40C, повышенной влажности и запылённости

Совместимость и монтаж

Наконечник болтовой НБ 150-240 1кВ совместим с болтами М16. Для монтажа необходимо:

• Зачистить жилу от изоляции на длину, равную глубине гильзы наконечника
• Убедиться, что сечение жилы попадает в диапазон 150–240 мм2
• Вставить жилу в гильзу и обжать её специальным прессом (не использовать плоскогубцы)
• Закрепить наконечник на клемме или шине болтом М16 с моментом затяжки, соответствующим нормам ГОСТ
• Срывная головка гарантирует правильный момент - при достижении нужного усилия она отломится, сигнализируя о завершении монтажа

Не рекомендуется применять для однопроволочных жил - возможен риск повреждения контакта.

Безопасность и стандарты

Наконечник болтовой НБ 150-240 1кВ соответствует требованиям ГОСТ 15150-69 (климатическое исполнение УХЛ3) и проектировался для безопасной работы в условиях промышленных электроустановок. Отсутствие покрытия не снижает электробезопасность, но требует учета внешней защиты в агрессивной среде.

Преимущества

• Высокая механическая прочность благодаря дюралюминиевому сплаву
• Срывная головка исключает переутяжку болта и повреждение контактной площадки
• Широкий диапазон сечений (150–240 мм2) позволяет использовать один тип наконечника для нескольких вариантов проводов
• Долгий срок службы - 30 лет - при условии правильного монтажа и отсутствия химической коррозии
• Стандартный диаметр отверстия (16 мм) обеспечивает универсальность совмещения с большинством промышленных клемм

Ограничения применения

• Не применяется в условиях постоянного контакта с агрессивными химикатами, солевым туманом или морской средой - отсутствие защитного покрытия делает материал восприимчивым к коррозии
• Не подходит для жил меньшим сечением (менее 150 мм2) - возможен люфт и плохой контакт
• Не рекомендован для частых демонтажей - многократная затяжка может повредить резьбу клеммы или вызвать деформацию гильзы
• Требует обязательного обжима - просто вставление жилы без обжима недопустимо

Примеры использования

• Подключение медного кабеля 185 мм2 к шине в распределительном щите 1 кВ
• Присоединение алюминиевой жилы 240 мм2 к выводу трансформатора
• Обустройство заземляющего контура на промышленной подстанции
• Соединение фазных проводов в ячейке КРУ

Практические советы

• Перед монтажом проверьте соответствие сечения жилы и внутреннего канала наконечника - даже небольшая разница может привести к нагреву и выходу из строя
• Используйте только профессиональный обжимной инструмент с матрицей, подходящей для сечения 150–240 мм2
• При работе в сыром или химически активном помещении нанесите антикоррозийную смазку (например, литол) на контактную поверхность после сборки
• При замене старого наконечника - всегда проверяйте состояние клеммы и болта; износ резьбы требует замены всей детали
• Артикул unb-3-150-240-1kv-s - единственный вариант в линейке IEK с таким сочетанием сечения, диаметра и срывной головкой - не путайте с аналогами других производителей
