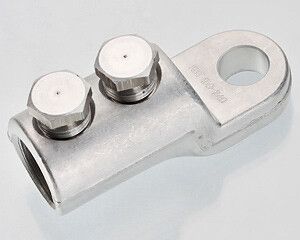

Наконечник болтовой 2НБ-150/240 10 кВ M14 КВТ 65819

Наконечник болтовой 2НБ-150/240 КВТ предназначен для надёжного оконцевания алюминиевых и медных кабельных жил сечением 150–240 мм2 в распределительных устройствах до 10 кВ. Этот наконечник применяется в системах высоковольтного монтажа, особенно там, где требуется прочное и долговечное соединение - например, при установке термоусаживаемых муфт или в аварийных сервисных комплектах.

Назначение и область применения

Наконечник болтовой 2НБ-150/240 КВТ используется для оконцевания кабельных жил перед подключением к шинам, аппаратам или другим элементам высоковольтной сети. Подходит для алюминиевых и медных проводников, как однопроволочных, так и многопроволочных, круглых и секторных. Применяется в энергообъектах, трансформаторных подстанциях, распределительных пунктах, а также в комплектах для ремонта и обслуживания кабельных линий. Особенно эффективен при использовании с термоусаживаемыми муфтами - его диапазон сечений точно соответствует стандартным муфтам КВТ.

Технические характеристики

• Номинальное сечение кабеля: 150–240 мм2 (для меди и алюминия)
• Номинальное напряжение: до 10 кВ
• Материал корпуса: алюминиевый сплав
• Проводящий материал: алюминий
• Диаметр отверстия под жилу: 17 мм
• Наружный диаметр: 37 мм
• Размер резьбы болтов: M14
• Количество болтов: 2
• Способ крепления: затяжка болтами со срывной головкой
• Покрытие: без покрытия (сырой алюминий)
• Форма жилы: многопроволочная круглая / секторная
• Цвет: серый
• Наличие срывной головки: да

Совместимость и монтаж

Наконечник болтовой 2НБ-150/240 КВТ устанавливается на жилу путём вставки и последующего затягивания двух болтов. Для правильного монтажа рекомендуется использовать специализированный инструмент - набор НМБ-6 (КВТ), который обеспечивает точный момент затяжки. Болты имеют срывную головку, которая отламывается при достижении оптимального усилия - это гарантирует одинаковое качество соединения вне зависимости от квалификации монтажника. Отличительная особенность конструкции - эксцентричное отверстие под жилу и смещенная лопатка, которые снижают риск перекоса при затяжке. Рифлёная внутренняя поверхность повышает сцепление с жилой, предотвращая её проскальзывание.

Безопасность и стандарты

Наконечник болтовой 2НБ-150/240 КВТ соответствует требованиям к изоляционной прочности и тепловой стойкости для работы в сетях до 10 кВ. Его конструкция обеспечивает герметичное и защищённое соединение, подходящее для использования в полностью защищённых системах. Отсутствие покрытия не влияет на безопасность - материал устойчив к коррозии в условиях нормального эксплуатационного климата. Соответствует принципам безопасности ГОСТ Р 50571 и отраслевым нормам для высоковольтного оборудования.

Преимущества

• Мультиразмерность - один наконечник заменяет несколько моделей, покрывая диапазон 150–240 мм2
• Срывные болты исключают перетягу и недотягу - автоматически фиксируют оптимальный момент
• Смещённая лопатка и эксцентричное отверстие минимизируют риск деформации при монтаже
• Рифлёная внутренняя поверхность усиливает механическую связь с жилой
• Маркировка на лопатке позволяет легко проверить соответствие сечению кабеля
• Идеально сочетается с термоусаживаемыми муфтами КВТ - единая система комплектования

Ограничения применения

• Не предназначено для использования в открытых наружных установках без дополнительной защиты - отсутствие покрытия делает его восприимчивым к агрессивной среде (высокая влажность, солевой туман, химические испарения)
• Подходит только для жил сечением 150–240 мм2; применение для меньших или больших сечений недопустимо
• Требуется использование специального инструмента НМБ-6 - обычные гаечные ключи не обеспечивают нужный момент и могут повредить срывные головки
• Не рекомендуется для многократной сборки/разборки - после срыва головки болт нельзя переустановить

Примеры использования

• Оконцевание алюминиевых жил кабеля ААШв 240 мм2 перед подключением к выключателю нагрузки
• Установка в составе комплекта термоусаживаемой муfty для ответвления от ВЛ-10 кВ
• Замена повреждённого соединения в распределительном устройстве 10 кВ
• Обслуживание силового кабеля на подстанции с использованием ремонтного комплекта КВТ

Практические советы

• Перед монтажом обязательно удалите оксидную плёнку с алюминиевой жилы - используйте металлическую щётку или специальную пасту
• Проверьте соответствие сечения кабеля маркировке на лопатке наконечника - она указана в мм2
• При работе с секторными жилами ориентируйте их широкую часть параллельно лопатке - это снижает риск зазора
• Не используйте смазку или антикоррозийные составы внутри контакта - они нарушают проводимость
• Для контроля качества соединения после монтажа можно провести термографический осмотр - равномерный нагрев говорит об отсутствии плохих контактов
• Храните наконечники в сухом месте - даже без покрытия, длительное воздействие влаги может вызвать поверхностную коррозию
