Муфта кабельная концевая 4ПКТп(б)-1-150/240 0.6/1 кВ КВТ 57788

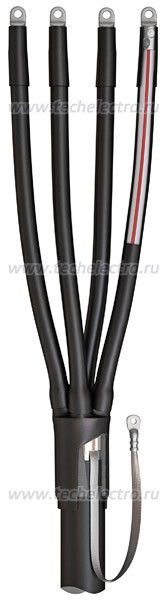

Муфта кабельная концевая 4ПКТп(б)-1-150/240 без болтовых наконечников от КВТ предназначена для надежного оконцевания четырёхжильных силовых кабелей с изоляцией из ПВХ, СПЭ или ЭПР на напряжение до 1 кВ. Подходит для внутреннего и наружного монтажа, работает в широком диапазоне температур. Комплектация исключает болтовые наконечники - для завершения сборки требуется самостоятельная установка подходящих наконечников.

Назначение и область применения

Муфта кабельная концевая 4ПКТп(б)-1-150/240 применяется для создания герметичного и механически прочного окончания кабеля. Она защищает место выхода жил из корпуса кабеля от воздействия влаги, пыли, химических сред и механических повреждений. Устройство подходит для монтажа как внутри помещений, так и на открытом воздухе - например, на столбах, в распределительных щитах, на входах в оборудование.

Технические характеристики

• Количество жил: 4
• Номинальное поперечное сечение кабеля: 150–240 мм2
• Номинальное напряжение: 1 кВ
• Тип монтажа: термоусадка
• Материал корпуса: негорючий термопластик
• Материал изоляции: пластик
• Цвет: черный
• Диапазон рабочих температур: от –50 C до +50 C
• Стандарт: ТУ 3599-006-97284872-2006
• Галоген-free состав: да - материалы не выделяют токсичные газы при нагреве

Совместимость и монтаж

Муфта 4ПКТп(б)-1-150/240 совместима с кабелями следующих типов: АВБбШв, АПвБбШв, АВВГ, АПвВГ, NYM, NYY, РПГ, РВГ, АРВГ, РБВ, АРБВ, РБР, АРБР, РБП и аналогичными. Подходит как для кабелей с броней, так и без неё.

Монтаж выполняется методом термоусадки с помощью пропановой горелки (например, ПГ от КВТ). Перед началом работы:

• Подготовьте кабель: удалите внешнюю оболочку, броню (при наличии), изоляцию жил до нужной длины;
• Установите термоусаживаемые элементы на кабель в правильном порядке - согласно инструкции производителя;
• Загрузите термоплавкий клей - он активируется при нагреве и обеспечивает герметичность;
• На кабелях с броней используйте роликовую пружину из комплекта для заземления; для усиленной защиты примените дополнительный комплект заземления КМПБ;
• Не забудьте установить собственные наконечники - болтовые или опрессовываемые - поскольку они не входят в комплект.

Безопасность и стандарты

Муфта 4ПКТп(б)-1-150/240 соответствует требованиям ГОСТ 34839-2022 и техническим условиям ТУ 3599-006-97284872-2006. Полимерные компоненты выполнены без галогенов - это снижает риск образования едких газов при возгорании. Применение материала с высокой стойкостью к УФ-излучению делает изделие безопасным для длительной эксплуатации на открытом воздухе.

Преимущества

• Высокая степень герметизации благодаря термоплавкому клею - предотвращает попадание влаги даже при прямом контакте с почвой или водой;
• Универсальность - один комплект подходит для кабелей с броней и без неё, для внутренних и наружных условий;
• Устойчивость к экстремальным температурам - сохраняет целостность при минус 50 C и при нагреве до +50 C;
• Легкость монтажа - требует минимального набора инструментов: лишь горелку и ножи для подготовки кабеля;
• Долговечность - материал не трескается, не стареет под действием солнца и осадков.

Ограничения применения

• Не предназначен для кабелей с напряжением выше 1 кВ - использование на более высоких напряжениях недопустимо;
• Не содержит болтовых наконечников - их необходимо закупить отдельно;
• Не рекомендован для монтажа в условиях постоянного погружения в воду - хотя IP-защита достаточна для открытого воздуха, она не заменяет полностью герметичную камеру;
• Требует точного соблюдения технологии термоусадки - перегрев или недостаточный прогрев могут нарушить герметичность;
• Для кабелей с металлической броней обязательна установка дополнительного комплекта заземления КМПБ - базовый комплект не гарантирует надежное заземление без него.

Примеры использования

• Оконцовка кабеля АВБбШв 4×185 перед подключением к трансформатору на подстанции;
• Защита выхода кабеля NYM 4×240 из стенового прохода в частном доме;
• Монтаж на воздушной линии - окончание кабеля АПвБбШв на столбе перед переходом на воздушный провод;
• Подключение кабеля РПГ к частному электрооборудованию в условиях повышенной влажности.

Практические советы

• Перед монтажом проверьте диаметр кабеля - он должен точно соответствовать заявленному сечению 150–240 мм2. Переход на меньший кабель может вызвать проскальзывание, на больший - невозможность плотной усадки;
• Выбирайте наконечники типа “опрессовка” - они удобнее и быстрее в установке, чем болтовые, особенно при работе в ограниченном пространстве;
• Используйте только сертифицированные горелки - например, ПГ от КВТ - чтобы избежать перегрева и деформации термоусадочных элементов;
• При монтаже на кабеле с броней всегда дополняйте комплект КМПБ - без него заземление будет ненадежным;
• Храните муфту в сухом месте при комнатной температуре - не допускайте заморозки комплекта до начала работ.
