Муфта кабельная концевая универс. 1кВ 1ПКВ(Н)Тпб-4х(150-240) без наконечн. Нева-Транс Комплект 22020136 Нева Транс

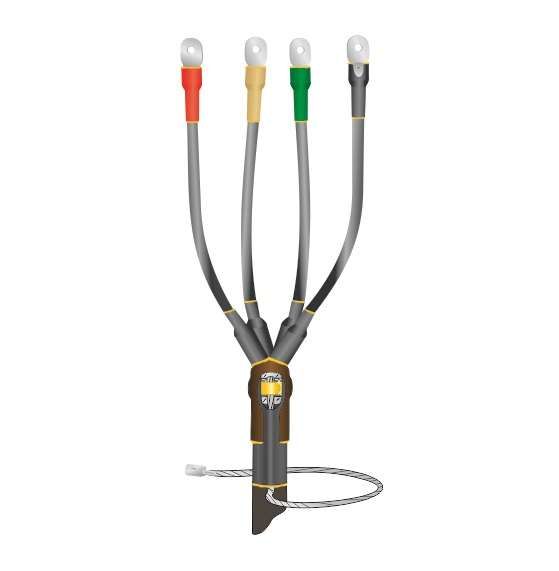

Муфта кабельная концевая универсальная 1 кВ 1ПКВ(Н)Тпб-4х(150-240) без наконечников от Нева-Транс Комплект предназначена для герметичного оконцевания четырёхжильных силовых кабелей с изоляцией из пластмассы и бронёй, работающих на напряжение до 1 кВ. Подходит для внутренней и наружной установки, обеспечивает долговечную защиту от внешних факторов.

Назначение и область применения

Муфта 1ПКВ(Н)Тпб-4х(150-240) используется для завершения кабельных линий - то есть создаёт герметичный и механически прочный переход от открытой части кабеля к соединительному устройству или оборудованию. Применяется там, где требуется надёжная изоляция и защита от влаги, пыли и механических повреждений.

• Подходит для кабелей с четырьмя жилами и сечением 150, 185 или 240 мм2.
• Используется в распределительных устройствах, трансформаторных подстанциях, на опорах ЛЭП, в кабельных колодцах и на открытом воздухе.
• Не требует сварки или пайки - монтаж выполняется термоусадкой.

Технические характеристики

• Напряжение: до 1 кВ (включительно).
• Количество жил: 4.
• Номинальное сечение кабеля: 150–240 мм2.
• Тип исполнения: термоусадочная - материалы сжимаются при нагреве, плотно облегая кабель.
• Температурный диапазон эксплуатации: от –50 C до +50 C.
• Степень защиты: работает при относительной влажности до 98%, защищает от атмосферных осадков и УФ-излучения.
• Материал: модифицированный полимер - устойчив к старению, химически инертен, экологически безопасен.

Совместимость и монтаж

Муфта 1ПКВ(Н)Тпб-4х(150-240) совместима с любыми силовыми кабелями с пластмассовой изоляцией и металлической бронёй, имеющими указанные габариты. Для монтажа необходимо выполнить подготовку кабеля - удалить внешнюю оболочку, броню и изоляцию жил до нужной длины, согласно инструкции производителя.

• Основные элементы муфты (термоусадочные трубки, крышки, уплотнители) устанавливаются последовательно на подготовленную разделку кабеля.
• Нагрев осуществляется равномерно с помощью газовой горелки или мощного фена (температура около 150–200 C).
• Заземление брони кабеля реализовано через пружину постоянного давления и терку - не требует болтового соединения.
• Наконечники в комплект не входят - их необходимо подбирать отдельно, исходя из типа клеммы оборудования.

Безопасность и стандарты

• Соответствует ГОСТ 13781.0-86 и техническим условиям ТУ Нева-Транс 3599-012-31930690-2016.
• Прошла независимые испытания и имеет официальный сертификат соответствия Госстандарта России.
• Материалы не поддерживают горение и не выделяют токсичных веществ при нормальной эксплуатации.

Преимущества

• Высокая степень герметизации - предотвращает попадание влаги и пыли даже в условиях повышенной влажности.
• Широкий диапазон рабочих температур позволяет использовать муфту в суровых климатических условиях - от Арктики до тропиков.
• Устойчивость к УФ-излучению делает её пригодной для длительной работы на открытом воздухе без дополнительной защиты.
• Простота монтажа - не нужны сложные инструменты, достаточно термофена и базовых навыков.
• Готовая система заземления брони снижает риск возникновения потенциала на корпусе оборудования.

Ограничения применения

• Не применяется для кабелей с бумажной или маслонаполненной изоляцией - только с пластмассовой.
• Не предназначен для кабелей с сечением менее 150 мм2 или более 240 мм2 - использование вне диапазона нарушает герметичность и электробезопасность.
• Не заменяет ответвительные или соединительные муфты - только для концевого оконцевания.
• Требует точного соблюдения технологии термоусадки - перегрев или недогрев приведут к деформации или плохому контакту.

Примеры использования

• Оконцовка кабеля ВВБШв 4×185 перед подключением к автоматическому выключателю в распределительном щите.
• Защита конца кабеля ААБл 4×240 на столбе воздушной линии 1 кВ.
• Монтаж на выходе силового трансформатора, где кабель выводится из помещения на улицу.
• Обустройство временных энергообъектов - строительные площадки, мобильные пункты питания.

Практические советы

• Перед монтажом проверьте, что сечение кабеля точно попадает в диапазон 150–240 мм2 - используйте штангенциркуль для измерения диаметра изоляции.
• При работе на улице в холодную погоду прогрейте муфту в помещении до +10…+15 C - это ускорит процесс термоусадки и повысит качество адгезии.
• Не допускайте попадания воды или грязи на разделку кабеля до начала монтажа - протрите поверхность сухой тканью.
• Используйте только рекомендованные термофены с регулировкой температуры - обычные бытовые фены не обеспечивают достаточного тепла.
• После монтажа осмотрите все участки термоусадки - они должны быть равномерно сжаты, без пузырей и складок.
