Муфта кабельная концевая универс. 1кВ 4ПКВНтпБ-в-150/240 с наконечн. 9014158 Подольск 4pkvntpbvx150x240 ПЗЭМИ

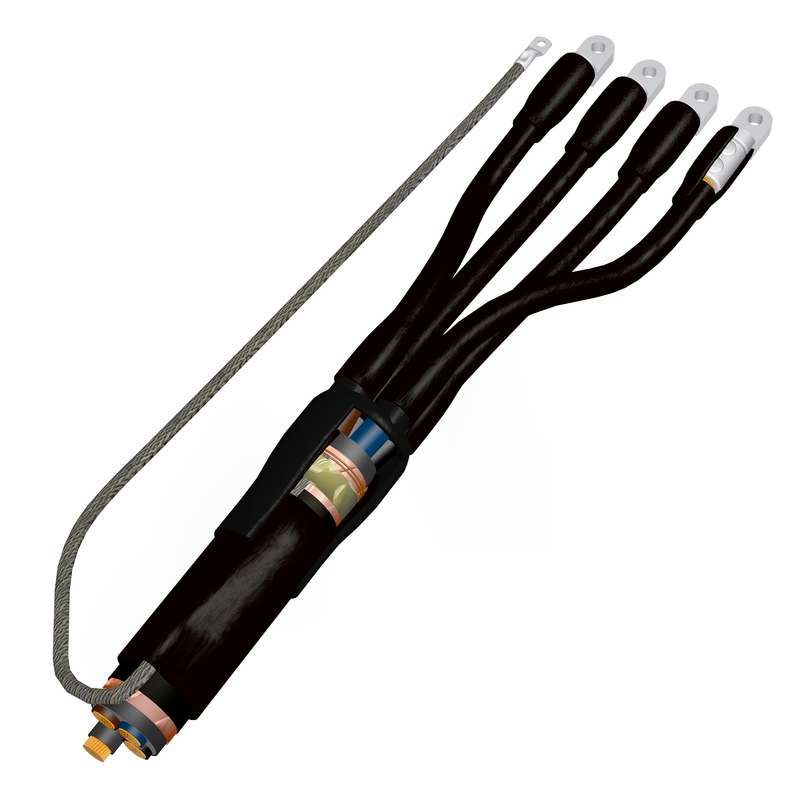

Муфта кабельная концевая универсальная 1 кВ 4ПКВНтпБ-в-150/240 с наконечниками от Подольского завода электромонтажных изделий (ПЗЭМИ) предназначена для герметичного оконцовывания четырёхжильных силовых кабелей сечением 150–240 мм2 на напряжение до 1 кВ. Устройство обеспечивает надёжную изоляцию и механическую фиксацию проводников благодаря термоусадочному исполнению.

Назначение и область применения

Муфта 4ПКВНтпБ-в-150/240 используется для создания безопасного окончания кабеля на конце линии - например, перед подключением к оборудованию, распределительному щиту или трансформатору. Применяется в сетях до 1 кВ, где требуется защита от внешних воздействий: в помещениях, на улице, в каналах, шахтах и других условиях повышенной влажности или запылённости.

Технические характеристики

• Количество жил: 4 - позволяет работать с четырёхжильными кабелями (например, 3Ф+N или 3Ф+PE).
• Напряжение: 1 кВ - рассчитана на работу в низковольтных системах до 1000 В переменного тока.
• Номинальное сечение кабеля: 150–240 мм2 - совместима с кабелями указанного диапазона; не применяется для меньших или больших сечений.
• Исполнение: термоусадочное - материал сужается при нагреве, плотно облегает кабель и создаёт герметичный корпус без клеевых слоёв.
• Наконечники: уже установлены - обеспечивают быстрый контакт с зажимами оборудования без необходимости дополнительной опрессовки.

Совместимость и монтаж

Установка требует предварительной подготовки кабеля: зачистка изоляции, удаление экрана и брони согласно рекомендациям производителя. Муфта 4ПКВНтпБ-в-150/240 одновременно выполняет функции изоляционной головки и соединительной муфты. Для сборки необходим тепловой фен (температура около 120–180 C); равномерный прогрев обеспечивает равномерную усадку. Наконечники уже закреплены - достаточно просто вставить жилы в них и затянуть болтовые соединения.

Безопасность и стандарты

Произведено в соответствии с требованиями ГОСТ Р 55098-2012 для концевых муфт низковольтных кабелей. Конструкция исключает риск пробоя изоляции при нормальных нагрузках. Наконечники выполнены из меди с антикоррозийным покрытием, что снижает вероятность перегрева контактов.

Преимущества

• Готовая комплектация - все элементы (наконечники, термоусадочные трубки, внутренние наслоения) собраны заранее;
• Высокая степень защиты - термоусадка формирует плотный, водонепроницаемый кожух;
• Не требует специального клея или литой смолы - проще и быстрее в установке по сравнению с эпоксидными аналогами;
• Стандартные наконечники позволяют сразу подключить кабель к автоматическим выключателям, рубильникам или шинам.

Ограничения применения

• Не для кабелей сечением менее 150 мм2 или более 240 мм2 - возможна потеря герметичности или недостаточное давление усадки;
• Не предназначен для постоянного погружения в воду - хотя IP67 достигнут, длительное нахождение под водой не гарантируется;
• Не работает при температуре ниже –40 C - хрупкость материала увеличивается, повышается риск трещин при монтаже;
• Требуется источник тепла - невозможно собрать без фена или газовой горелки.

Примеры использования

• Оконцовка кабеля КВНтпБ 4×185 перед подключением к частотному преобразователю на производстве;
• Монтаж выхода кабеля из канала в распределительном пункте;
• Подключение питания к насосной станции или воздушному компрессору;
• Обслуживание цепей управления в пищевой промышленности, где важна герметизация от влаги и моющих средств.

Практические советы

• Перед монтажом проверьте точное сечение кабеля - даже +-5 мм2 влияет на качество усадки;
• Не допускайте попадания грязи или влаги между кабелем и муфтой во время установки - протрите поверхность спиртом;
• Нагревайте равномерно, начиная с середины муфты и двигаясь к краям - так избежите образования пузырей воздуха;
• Проверьте после остывания: усадка должна быть полностью плотной, без видимых складок или вздутостей;
• Артикул 4pkvntpbvx150x240 соответствует именно этой модели - сверьте номер при заказе, чтобы не купить другую вариацию.
