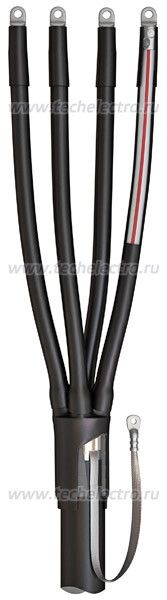

Муфта кабельная концевая 1кВ 4ПКТп-1-150/240-Б КВТ 57782

Муфта кабельная концевая 4ПКТп-1-150/240(Б) с болтовыми наконечниками от КВТ предназначена для надежного оконцевания четырёхжильных силовых кабелей с изоляцией из ПВХ, СПЭ или ЭПР на напряжение до 1 кВ. Подходит для внутреннего и наружного монтажа, защищает от влаги, пыли и механических воздействий благодаря термоусадке и герметизирующему клею.

Назначение и область применения

Муфта кабельная концевая 4ПКТп-1-150/240(Б) с болтовыми наконечниками применяется для завершения кабельных линий там, где требуется вывод тока из кабеля к оборудованию - например, к распределительному щиту, автоматическому выключателю или контактору. Устройство подходит как для закрытых помещений, так и для открытых участков трасс, в том числе на столбах, в колодцах или на фасадах зданий. Особенно эффективна при работе с кабелями, подвергающимися внешним нагрузкам - в условиях повышенной влажности, перепадов температур или прямого UV-облучения.

Технические характеристики

• Номинальное напряжение: 1 кВ
• Номинальное поперечное сечение кабеля: 150–240 мм2
• Количество жил: 4
• Тип исполнения: термоусаживаемая
• Материал корпуса: негорючий термопластик
• Материал изоляции: пластик
• Цвет: черный
• Диапазон рабочих температур: от –50 C до +50 C
• Стандарт: ТУ 3599-006-97284872-2006
• Состав материалов: HF (halogen-free) - без галогенов

Совместимость и монтаж

Муфта 4ПКТп-1-150/240(Б) совместима с кабелями следующих типов: АВБбШв, АПвБбШв, АПвБбШп, АВБВ, АВВБ, АВВБГ, АПвКШв, АПвКШп, АВВГ, АПвВГ, NYM, NYY, РПГ, РВГ, АРВГ, РРГ, АРРГ, РБВ, АРБВ, РБР, АРБР, РБП. Может применяться как для кабелей с броней, так и без неё - в случае наличия брони в названии указано "(Б)".

Монтаж выполняется методом термоусадки с помощью пропановой горелки ПГ (например, КВТ). Перед нагревом важно равномерно распределить все элементы муфты по кабелю. После прогрева термоплавкий клей внутри перчаток и манжет заполняет микрозазоры, обеспечивая герметичность.

Комплект содержит болтовые наконечники - они позволяют легко подсоединить кабель к шинам или контактным группам без необходимости опрессовки. Также предусмотрено решение для заземления кабелей с металлической броней: используется роликовая пружина постоянного давления. Однако для полноценного заземления на броне из стали или алюминия потребуется допкомплект КМПБ.

Безопасность и стандарты

Муфта 4ПКТп-1-150/240(Б) соответствует требованиям ГОСТ 34839-2022 и изготовлена по собственному техническому условию ТУ 3599-006-97284872-2006. Полимерные материалы не содержат галогенов - при возгорании не выделяются едкие пары хлора или фтора. Это повышает безопасность при эксплуатации в замкнутых помещениях и эвакуационных путях.

Преимущества

• Высокая степень защиты IP67 - предотвращает попадание воды и пыли даже при временном погружении
• Устойчивость к УФ-излучению и экстремальным температурам - долговечна на открытом воздухе
• Универсальность: один комплект работает как с бронированными, так и с небронированными кабелями
• Автоматическая герметизация за счет термоплавкого клея - снижает риск человеческой ошибки при сборке
• Поддержка двух вариантов подключения: болтовые наконечники и возможность перехода на опрессовочные
• Произведён в России компанией КВТ - гарантия качества и доступность сервиса

Ограничения применения

• Не предназначен для работы выше 1 кВ - использование на более высоких напряжениях недопустимо
• Требует обязательного применения термооборудования (горелки); нельзя смонтировать холодным способом
• Заземление на броне требует дополнительного комплекта КМПБ; базовый комплект не обеспечивает полноценного контура заземления для бронированного кабеля
• Не рекомендован для монтажа в местах с постоянными вибрациями или ударными нагрузками без дополнительной механической фиксации
• Не следует использовать при температурах ниже –50 C во время монтажа - материал становится хрупким

Примеры использования

• Оконцовка кабеля АВБбШв 3×150+PE перед входом в распределительный щит на улице
• Подключение кабеля NYM 4×185 к частному домашнему щитку через стену
• Монтаж выхода кабеля АПвКШв с броней на опору ЛЭП
• Завершение линии питания насосной станции с кабелем РВГ в канализационном колодце

Практические советы

• Перед монтажом обязательно проверьте соответствие сечения кабеля - 150–240 мм2. Превышение вызывает проскальзывание, меньшее сечение - плохую герметизацию
• Для кабелей с броней всегда используйте комплект КМПБ - он усиливает контакт между броней и заземляющей пружиной
• При нагреве начинайте с центральной части муфты, двигаясь к краям - так исключается образование воздушных пузырей
• Не экономьте на горелке: качественная пропановая горелка ПГ (КВТ) даёт равномерный нагрев и минимизирует риск перегрева
• Проверяйте целостность всех деталей перед установкой - особенно наличие термоклея внутри перчаток
• После монтажа осмотрите место соединения: если есть видимые деформации или вздутости - возможно, была нарушена технология
