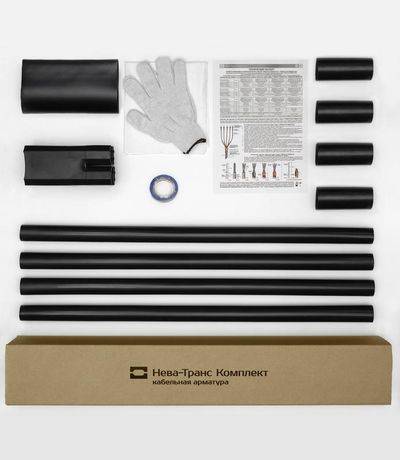

Муфта кабельная концевая наружн. установки 1кВ ПКНТп 4х(70-120мм) без наконечн. Нева-Транс Комплект 22020077 Нева Транс

Муфта кабельная концевая наружной установки 1 кВ ПКНТп 4х(70-120 мм) без наконечников и её аналог 1КНТпН-3х(150-240) с болтовыми наконечниками - это термоусаживаемые устройства для герметичного оконцевания силовых кабелей на открытом воздухе. Оба варианта подходят для работы в сложных климатических условиях и обеспечивают надёжный контакт с помощью внешних зажимов. Бренд Нева-Транс Комплект выпускает эти муфты в соответствии с российскими нормами.

Назначение и область применения

Муфта 1КНТпН-3х(150-240) используется для завершения трёхжильных кабелей сечением 150, 185 и 240 мм2 с бумажной или полиэтиленовой изоляцией - с бронёй или без неё. Применяется там, где требуется вывод кабеля наружу: на опорах ЛЭП, столбах, фасадах зданий, в распределительных пунктах открытой установки. Муфта ПКНТп 4х(70-120 мм) работает аналогично, но для меньших сечений и четырёхжильных кабелей. Оба типа рассчитаны на работу под напряжением до 1 кВ.

Технические характеристики

• Рабочее напряжение: до 1 кВ постоянного тока и переменного тока частотой 50 Гц
• Поддерживаемые сечения кабеля: 150, 185, 240 мм2 (для модели 1КНТпН-3х(150-240))
• Число жил: 3 (для 1КНТпН-3х(150-240)), 4 (для ПКНТп 4х(70-120 мм))
• Тип наконечника: болтовые, уже установленные (только для 1КНТпН-3х(150-240))
• Изоляция кабеля: бумажная маслонасыщенная или с （ ）изоляцией
• Броня: допускаются кабели с бронёй и без неё
• Рабочая температура: от –50 C до +50 C
• Относительная влажность: до 98%
• Степень защиты: IP67 (защита от пыли и временного погружения в воду)
• Устойчивость: к УФ-излучению, дождю, снегу, перепадам температур

Совместимость и монтаж

Муфта 1КНТпН-3х(150-240) совместима только с кабелями указанного сечения - использование с проводами большего или меньшего диаметра недопустимо. Для монтажа требуются: газовая горелка, набор для зачистки кабеля, штангенциркуль, а также соблюдение технологии термоусадки. Болтовые наконечники уже закреплены - достаточно затянуть их клеммными болтами на ответном оборудовании. Кабель необходимо зачищать точно по указанным меткам на муфте. После сборки проверьте плотность усадки - она должна полностью покрывать место соединения без воздушных пузырей.

Безопасность и стандарты

Муфта 1КНТпН-3х(150-240) и ПКНТп 4х(70-120 мм) соответствуют ГОСТ 13781.0-86 и техническим условиям ТУ Нева-Транс 3599-012-31930690-2016. Сертифицирована Росстандартом после прохождения независимых испытаний на прочность изоляции, термостойкость, влагозащиту и механическую устойчивость. Экологически безопасна - не содержит свинца и других запрещённых веществ.

Преимущества

• Готовые болтовые наконечники исключают необходимость самостоятельной опрессовки
• Высокая степень защиты IP67 обеспечивает долговременную работоспособность даже в сыром климате
• Широкий температурный диапазон позволяет использовать зимой и летом
• Устойчивость к УФ-излучению предотвращает хрупкость корпуса на солнце
• Универсальная форма подходит для кабелей с различным типом бронирования

Ограничения применения

• Не для внутренней установки внутри помещений - специально спроектирована для наружного монтажа
• Запрещено использовать с кабелями сечением менее 150 мм2 или более 240 мм2
• Не рекомендовано применение в местах с постоянным контактом с минеральным маслом, щелочами или растворителями
• Не заменяет распределительную коробку - служит лишь для оконцевания одного кабеля
• Требуется точное следование технологической последовательности; ошибки при нагреве могут вызвать деформацию или пробой

Примеры использования

• Оконцовка кабеля ВВГнг-LS 3×185 на железобетонной опоре ЛЭП
• Подключение кабеля ААБл 3×240 к автоматическому выключателю на открытом распределительном пункте
• Вывод кабеля с бронёй от траншей к трансформаторной будке
• Монтаж на мачтовой опоре для питания насосной станции

Практические советы

• Перед монтажом обязательно проверьте диаметр кабеля - он должен попадать в заявленный интервал +-5%. Подбор по массе или цвету не гарантирует правильность.
• Используйте только газовые горелки с регулируемым пламенем - обычные паяльные лампы могут повредить материал.
• При работе в холодную погоду прогрейте муфту перед установкой - это ускорит равномерную усадку.
• Обязательно используйте защитные очки и рукавицы - при нагреве возможны выбросы расплавленного материала.
• Для контроля качества после монтажа проведите тест на сопротивление изоляции - минимальное значение должно быть выше 100 МОм.
• Муфта ПКНТп 4х(70-120 мм) и 1КНТпН-3х(150-240) имеют одинаковый принцип действия - отличаются только числом жил и сечением. Выбирайте модель по фактическому кабелю, а не по цене.
