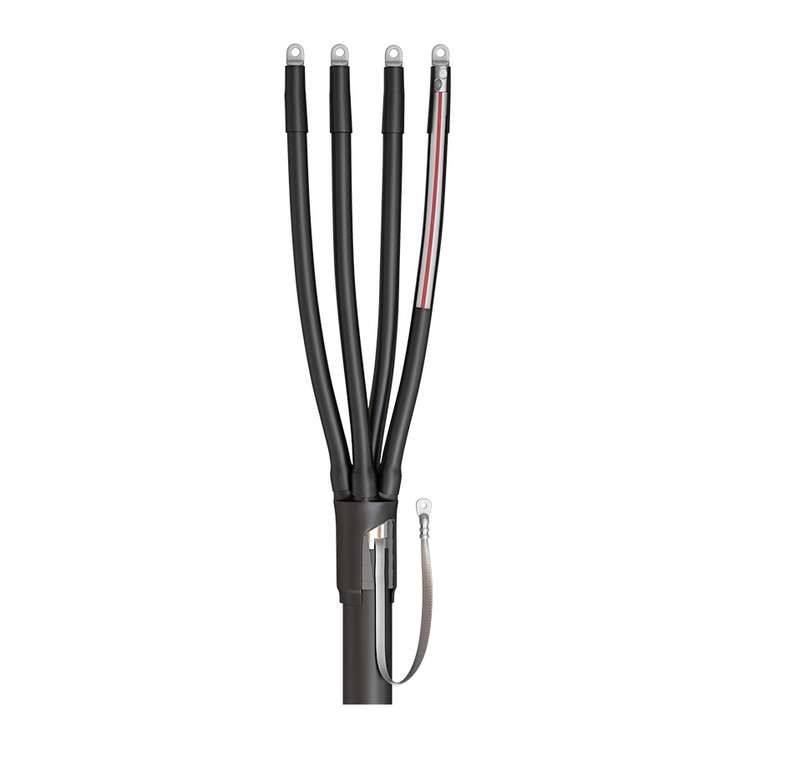

Муфта кабельная концевая 4ПКТп(б)-1-70/120-Б 1кВ 70-120мм2 КВТ 57787

Муфта кабельная концевая 4ПКТп(б)-1-70/120-Б с болтовыми наконечниками от КВТ предназначена для надёжного оконцевания четырёхжильных силовых кабелей с изоляцией из ПВХ, СПЭ или ЭПР, как внутри помещений, так и на открытом воздухе. Устройство совмещает термоусадочные элементы, герметизацию и готовые болтовые наконечники - всё в одном комплекте.

Назначение и область применения

Муфта кабельная концевая 4ПКТп(б)-1-70/120-Б с болтовыми наконечниками применяется для завершения кабельных линий напряжением до 1 кВ. Подходит для кабелей с пластмассовой или резиновой изоляцией, с бронёй или без неё. Используется там, где требуется защищённое и герметичное оконцевание - например, на входе в распределительные устройства, щитовые, трансформаторные подстанции, на столбах, в кабельных колодцах и других местах открытой прокладки.

Технические характеристики

• Номинальное напряжение: 1 кВ
• Номинальное поперечное сечение кабеля: 70–120 мм2
• Количество жил: 4
• Тип монтажа: термоусадка
• Исполнение: термоусадочный
• Материал корпуса: негорючий термопластик
• Цвет: чёрный
• Диапазон рабочих температур: от –50 C до +50 C
• Стандарт: ТУ 3599-006-97284872-2006
• Состав материалов: галоген-free (не содержит хлора, фтора и других галогенов)
• Защита IP: не указана - не является герметичным корпусом, но обеспечивает герметичность через термоплавкий клей

Совместимость и монтаж

Муфта 4ПКТп(б)-1-70/120-Б с болтовыми наконечниками совместима с кабелями следующих типов: АВБбШв, АПвБбШв, АПвБбШп, АВБВ, АВВБ, АВВБГ, АПвКШв, АПвКШп, АВВГ, АПвВГ, NYM, NYY, РПГ, РВГ, АРВГ, РРГ, АРРГ, РБВ, АРБВ, РБР, АРБР, РБП.

Монтаж выполняется с помощью пропановой горелки ПГ (КВТ). Перед нагревом необходимо подготовить конец кабеля: удалить внешнюю оболочку, броню (при наличии), зачистить жилы. После этого одеваются термоусадочные трубки и манжеты, которые при нагреве плотно обжимаются вокруг кабеля. Внутренний слой термоплавкого клея обеспечивает герметичность. Болтовые наконечники уже установлены - достаточно затянуть их на жилах кабеля.

Для кабелей с металлической бронёй (обозначается "(б)" в названии) предусмотрена непаянная система заземления: роликовая пружина создаёт контакт между броней и заземляющим проводом. Однако для надёжного заземления рекомендуется применять дополнительный комплект КМПБ, соответствующий данной муфте.

Безопасность и стандарты

Муфта 4ПКТп(б)-1-70/120-Б с болтовыми наконечниками изготовлена в соответствии с ТУ 3599-006-97284872-2006 и соответствует требованиям ГОСТ 34839-2022. Полимерные материалы не содержат галогенов - при возгорании не выделяют токсичных паров. Применение в условиях экстремальных температур (до –50 C) делает её подходящей для холодных регионов. Устойчивость к УФ-излучению позволяет использовать изделие на открытом воздухе без дополнительной защиты.

Преимущества

• Универсальность: один комплект подходит как для кабелей с бронёй, так и без неё
• Готовые болтовые наконечники исключают необходимость самостоятельной установки контактов
• Термоплавкий клей гарантирует полную герметичность без дополнительных уплотнений
• Непаянная система заземления снижает время монтажа и повышает надёжность соединения
• Материалы устойчивы к влаге, перепадам температур и ультрафиолету - долгий срок службы на открытом воздухе
• Соответствие нормам безопасности и экологичность (halogen free)

Ограничения применения

• Не предназначен для кабелей с напряжением выше 1 кВ
• Не подходит для кабелей с сечением менее 70 мм2 или более 120 мм2 - возможна потеря герметичности и механическая прочность
• Требует наличия специального инструмента: пропановой горелки и набора для срыва головок болтовых наконечников
• Для кабелей с бронёй обязательна установка дополнительного комплекта КМПБ для полноценного заземления
• Не рассчитана на длительное погружение в воду - хотя герметична, она не имеет класса IP67/IP68

Примеры использования

• Завершение кабеля АВВГ перед подключением к автоматическому выключателю в распределительном щите
• Оконцевание кабеля АВБбШв на воздушной линии, выходящего на опору
• Подключение кабеля NYM к шине заземления в кабельной камере
• Монтаж на входе в трансформаторную будку с кабелем типа РВГ

Практические советы

• Перед монтажом проверьте соответствие сечения кабеля - допускается только 70–120 мм2. Использование кабеля меньшего сечения может привести к проскальзыванию и потере герметичности.
• При работе с кабелем с бронёй всегда используйте комплект КМПБ - без него заземление будет ненадёжным.
• Нагревайте термоусадочные элементы равномерно, начиная с центра и двигаясь к краям - это предотвращает образование пузырей и складок.
• Не используйте обычную газовую горелку - нужна именно пропановая ПГ (КВТ) с контролируемым пламенем.
• Проверяйте целостность всех компонентов перед сборкой - трещины или деформации в термоусадочных деталях недопустимы.
• Болтовые наконечники уже установлены - не заменяйте их на опрессованные, если не меняете комплектацию полностью.
