Муфта кабельная концевая универс. 1кВ 1ПКВ(Н)ТпбН-4х(70-120) с болт. наконечн. Нева-Транс Комплект 22020147 Нева Транс

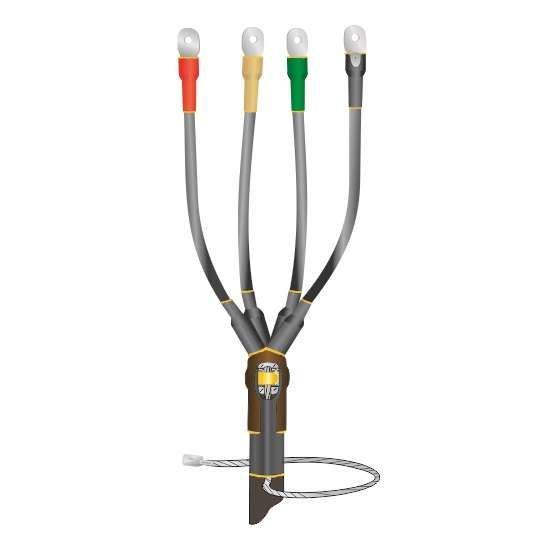

Муфта кабельная концевая универсальная 1 кВ 1ПКВ(Н)ТпбН-4х(70-120) с болтовыми наконечниками от производителя Нева Транс предназначена для герметичного оконцевания четырёхжильных силовых кабелей с изоляцией из пластмассы и бронированием, работающих на напряжение до 1 кВ. Применяется как indoors, так и на открытой территории благодаря термоусадочному исполнению и защите IP67.

Назначение и область применения

Муфта 1ПКВ(Н)ТпбН-4х(70-120) используется для завершения кабельных линий - то есть создаёт надёжный контакт между кабелем и внешним оборудованием (например, распределительными устройствами, трансформаторами, двигателями). Подходит для кабелей с медными или алюминиевыми жилами сечением 70, 95 и 120 мм2. Область применения: промышленные объекты, энергообъекты, ЖКХ, транспортные узлы, где требуется долговременная герметизация конца кабеля.

Технические характеристики

• Количество жил: 4
• Напряжение: до 1 кВ включительно
• Номинальное сечение кабеля: 70–120 мм2
• Исполнение: термоусадочное - все элементы уменьшаются в размерах при нагреве, обеспечивая плотное прилегание
• Температурный режим работы: от –50 C до +50 C
• Влажность: допускается до 98%
• Защита корпуса: IP67 - полностью герметична против пыли и временного погружения в воду
• Материал: модифицированный полимер, устойчивый к УФ-излучению и атмосферным осадкам

Совместимость и монтаж

Муфта совместима с кабелями типа ВВГнг, АВВГнг, KVVG, AVBbShv и аналогичными с пластиковой изоляцией и металлической броней. Для монтажа требуются:

• Стандартная разделка кабеля - удаление брони, экрана, изоляции согласно инструкции;
• Горелка или мощный фен (температура 150–250 C);
• Зажимы для соединения жил с болтовыми наконечниками (входят в комплект);
• Пружина постоянного давления и терка для заземления - крепятся к броневой ленте кабеля.

Обязательно соблюдайте порядок сборки: сначала оденьте внутренние части, затем - наружную трубку, равномерно прогревая её от центра к краям. Не перегревайте материал - это снижает прочность.

Безопасность и стандарты

• Соответствует ГОСТ 13781.0-86 и ТУ Нева-Транс 3599-012-31930690-2016
• Прошла независимые испытания и имеет сертификат соответствия Госстандарта РФ
• Экологически безопасна - не содержит свинец, хлора и других запрещённых веществ

Преимущества

• Универсальность - одна муфта покрывает три сечения (70/95/120 мм2), что исключает нужду в нескольких типоразмерах
• Высокая механическая и электроизоляционная прочность после усадки
• Автономное заземление через пружину - не требует дополнительных клемм или сварки
• Не боится перепадов температур и повышенной влажности
• Долгий срок службы - более 30 лет при правильном монтаже

Ограничения применения

• Не применяется для кабелей с бумажной маслопромитой изоляцией
• Не рекомендовано использование в местах с постоянным контактом с открытым пламенем
• Не предназначен для кабелей с сечением менее 70 мм2 или более 120 мм2 - возможен риск разгерметизации
• Требуется точное соблюдение технологии термоусадки; неквалифицированный монтаж снижает надёжность

Примеры использования

• Подключение кабеля от трансформаторной подстанции к щиту управления
• Оконцевание кабеля питания насосной станции на открытом участке
• Завершение трёхфазного кабеля на выходе из шахты или колодца
• Монтаж на конвейерах, элеваторах, грузоподъёмниках в условиях сырости и пыли

Практические советы

• Перед монтажом проверьте соответствие сечения кабеля - используйте штангенциркуль, чтобы точно определить диаметр жил
• При работе на холоде (ниже –20 C) предварительно согрейте муфту в помещении - это ускоряет процесс усадки
• Не забудьте закрепить заземляющую пружину к броне - без этого нарушается система защиты
• Проверяйте целостность термоусадочных трубок перед применением - наличие трещин недопустимо
• При необходимости замены - можно использовать ту же муфту 1ПКВ(Н)ТпбН-4х(70-120): она одинаково хорошо работает как на новом, так и на ранее установленном кабеле
