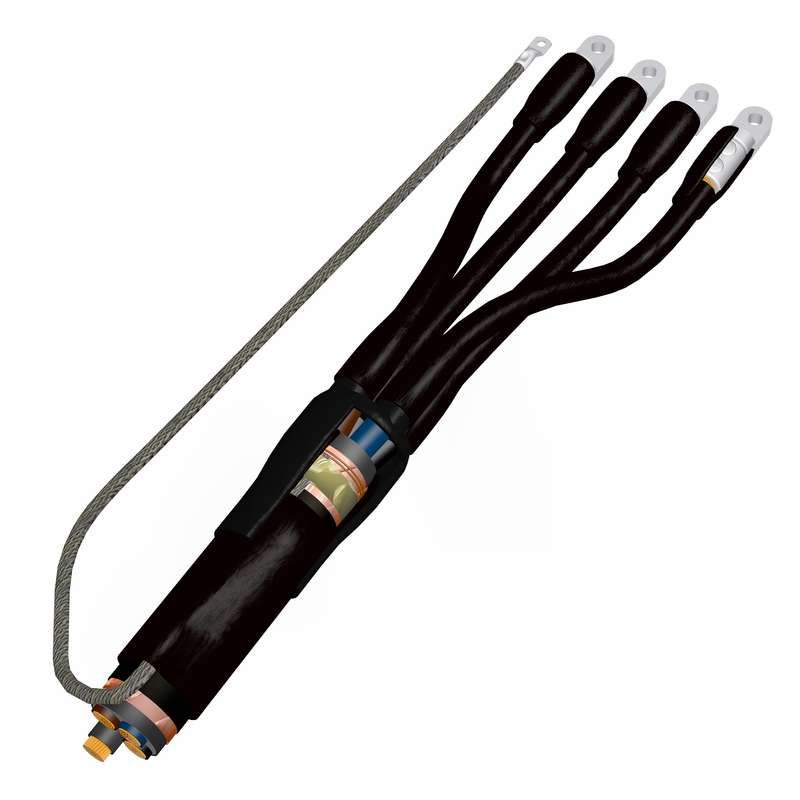

Муфта кабельная концевая универсальная 1 кВ 4ПКВНтпБ-в-70/120 с наконечниками от Подольского завода электромонтажных изделий (ПЗЭМИ) предназначена для герметичного оконцовывания четырёхжильных силовых кабелей с изоляцией из полиэтилена на напряжение до 1 кВ. Устройство обеспечивает надёжную изоляцию и механическую фиксацию кабеля в местах подключения к оборудованию.

Назначение и область применения

Муфта 4ПКВНтпБ-в-70/120 используется для создания концевых соединений кабелей типа КВНтпБ, ПКВНтпБ и аналогичных с медными токопроводящими жилами. Применяется там, где требуется вывод кабеля за пределы электроустановки - например, при подключении к автоматическим выключателям, контакторам, распределительным щитам, двигателям или другому оборудованию. Особенно актуальна в условиях повышенной влажности, запылённости или открытой прокладке кабеля.

Технические характеристики

• Количество жил: 4
• Напряжение: до 1 кВ
• Номинальное сечение жил: 70–120 мм2
• Тип исполнения: термоусадочная - материал уменьшается в размерах при нагреве, плотно облегает кабель
• В комплекте: готовые наконечники для опрессовки жил (не требуют самостоятельной установки)

Совместимость и монтаж

Муфта совместима исключительно с кабелями, имеющими внешний диаметр, соответствующий сечению 70–120 мм2. Перед монтажом необходимо удалить внешнюю оболочку кабеля на необходимую длину - она указана в инструкции производителя. Для активации термоусадки применяют газовую горелку или тепловентилятор с регулируемой температурой (не выше 150 C). Наконечники уже установлены внутри муфты - достаточно вставить жилы кабеля и произвести опрессовку специальным клещами. После этого равномерно прогревают корпус муфты до полного её усыхания и формирования герметичного соединения.

Безопасность и стандарты

Устройство соответствует требованиям ГОСТ 30893.1-2002 и ГОСТ 30893.2-2002 для концевых муфт низковольтных кабелей. Материалы термоусадочной трубки и наконечников прошли проверку на электрическую прочность и долговременную стойкость к воздействию окружающей среды. Соответствие нормам позволяет использовать продукт в системах с заземлением и в помещениях категории IP54 и выше.

Преимущества

• Готовый набор наконечников снижает время монтажа и риск ошибки при их подборе
• Термоусадочная технология создаёт плотный, влагонепроницаемый слой без необходимости использования смазок или герметиков
• Высокая механическая прочность после усадки - защищает от перегибов и вибраций
• Стандартная цветовая маркировка внутренних элементов упрощает идентификацию фаз

Ограничения применения

• Не для кабелей с алюминиевыми жилами - только медные
• Не рекомендовано использование в условиях постоянного погружения в воду - хотя IP67 достигнут, длительное пребывание под водой может повредить материалы
• Требуется точное соблюдение сечения 70–120 мм2; применение для меньших или больших кабелей недопустимо - возможен выход из строя изоляции
• Не предназначен для работы при температурах ниже –40 C и выше +80 C в режиме эксплуатации

Примеры использования

• Оконцовка кабеля перед подключением к частотному преобразователю на промышленном участке
• Формирование конца трёхфазного кабеля для питания насосной станции
• Подключение кабеля от распределительного шкафа к двигателю в цеху с высокой влажностью
• Обустройство временных энергообеспечивающих линий на объектах строительства

Практические советы

• Перед монтажом обязательно сверьте фактический диаметр кабеля с заявленным диапазоном - даже небольшая разница может нарушить герметичность
• При использовании газовой горелки двигайте пламя равномерно, начиная с середины муфты - так избежите образования воздушных пузырей
• Проверьте качество опрессовки наконечника: контакт должен быть плотным, без видимых трещин или деформаций
• Храните муфту в сухом месте, избегая прямого солнечного света - UV-лучи могут ослабить термоусадочные материалы
• Артикул 4pkvntpbvx070x120 - единственный вариант этой модели от Подольского ЗЭМИ; другие номера не являются аналогами
