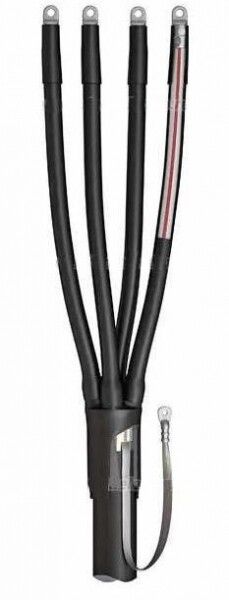

Муфта кабельная концевая 4ПКТп-1-70/120-Б нг-LS 1кВ КВТ 65533

Муфта кабельная концевая 4ПКТпнг-LS-1-70/120-Б с болтовыми наконечниками от КВТ предназначена для надежного оконцевания четырёхжильных силовых кабелей с изоляцией из ПВХ или СПЭ, рассчитана на работу в условиях повышенной влажности и экстремальных температур, применяется как внутри, так и снаружи зданий. Артикул 65533 соответствует сериям 4ПКТп-1 нг-LS.

Назначение и область применения

Муфта кабельная концевая 4ПКТпнг-LS-1-70/120-Б с болтовыми наконечниками используется для завершения кабельных линий напряжением до 1 кВ. Подходит для кабелей с пластмассовой изоляцией, с броней или без неё. Применяется в распределительных устройствах, трансформаторных подстанциях, на фасадах зданий, в кабельных каналах и открытых трассах. Устойчив к воздействию внешней среды - идеальна для наружной установки.

Технические характеристики

• Номинальное напряжение: 1 кВ
• Поперечное сечение кабеля: 70–120 мм2
• Количество жил: 4
• Тип исполнения: нг-LS - не распространяет горение, малый уровень дымообразования и газовыделения
• Материал корпуса: негорючий термопластик
• Материал изоляции: пластик
• Рабочий температурный диапазон: от –50 C до +50 C
• Цвет: черный
• Стандарт: ТУ 3599-006-97284872-2006
• Способ монтажа: термоусадка

Совместимость и монтаж

Муфта 4ПКТпнг-LS-1-70/120-Б с болтовыми наконечниками совместима с кабелями следующих типов: (А)ВВГнг-LS, NYMнг-LS, (А)ПвВГнг-LS, (А)ВБбШвнг-LS, (А)ВБВнг-LS, АВВБнг-LS, (А)ВВБГнг-LS, (А)ПвБбШвнг-LS, (А)ПвБбШпнг-LS.

Монтаж выполняется с помощью термоусадочных элементов: нагревается пропановой горелкой ПГ (КВТ). Внутренний слой с термоплавким клеем обеспечивает герметичность при усадке. Болтовые наконечники уже установлены - не требуют доплаты за комплектацию. Для кабелей с металлической бронью предусмотрена непаянная система заземления с роликовой пружиной. Однако для надежного контакта с броней из стали или алюминия требуется дополнительный «Комплект заземления КМПБ». Также необходим набор для срыва головок болтовых наконечников НМБ-6 (КВТ).

Безопасность и стандарты

Муфта 4ПКТпнг-LS-1-70/120-Б соответствует требованиям ГОСТ 34839-2022 и выполнена по ТУ 3599-006-97284872-2006. Материалы не поддерживают горение и выделяют минимальное количество дыма и токсичных веществ при возгорании - подходят для объектов с высокими требованиями к пожаробезопасности, в том числе в общественных зонах и закрытых помещениях. УФ-стойкая оболочка предотвращает старение при длительном воздействии солнца.

Преимущества

• Заранее смонтированные болтовые наконечники экономят время на сборке
• Термоплавкий клей гарантирует плотную герметизацию без дополнительных работ
• Универсальная комплектация: можно применить как болтовые, так и опрессовочные наконечники (по необходимости)
• Выдерживает широкий диапазон температур - работает даже в суровом климате
• Не требует сварки или пайки - безопаснее и быстрее в монтаже
• Защита от влаги и пыли достигает уровня IP67 благодаря герметизации

Ограничения применения

• Не кабели с медными жилами меньшим сечением, чем 70 мм2 - возможен некорректный контакт
• Для кабелей с броней обязательно использование «Комплекта заземления КМПБ»; без него заземление будет ненадежным
• Не рекомендовано применение в местах с частыми механическими нагрузками (например, в движущихся участках трасс)
• Требуется точный контроль температуры при термоусадке - недостаточный прогрев снижает герметичность, перегрев повредит материал

Примеры использования

• Подключение кабеля (А)ВВГнг-LS 4×95 к щиту управления на промышленном предприятии
• Оконцовка кабеля ПвБбШвнг-LS 4×120 на столбе ЛЭП в северных регионах России
• Монтаж входного кабеля в подземный распределительный пункт с высокой влажностью
• Завершение кабельной линии от трансформатора к цеху с использованием болтовых наконечников для быстрой замены

Практические советы

• Перед монтажом проверьте соответствие сечения кабеля - 70–120 мм2. Отклонение вызывает плохой контакт или деформацию муфты
• При работе с бронированным кабелем всегда устанавливайте «Комплект заземления КМПБ» - он входит в обязательный список, хотя не указан в базовой комплектации
• Используйте исключительно горелку ПГ (КВТ): другие модели дают неравномерный нагрев
• При монтаже в холодную погоду (ниже –20 C) предварительно согрейте муфту до комнатной температуры - это повысит эластичность материала
• Проверяйте целостность термоусадочных трубок перед установкой: наличие порезов или трещин делает изделие непригодным
• После монтажа осмотрите все соединения: равномерная усадка должна полностью покрывать место перехода без воздушных пузырей
