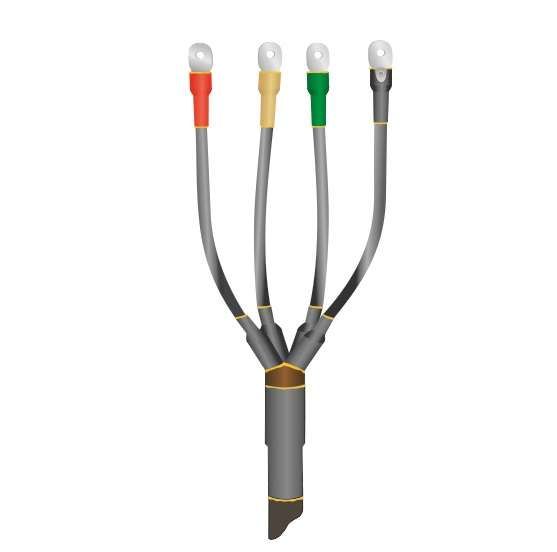

Муфта кабельная концевая универс. 1кВ 1ПКВ(Н)Тп-4х(70-120) без наконечн. Нева-Транс Комплект 22020159 Нева Транс 22020331

Муфта кабельная концевая универсальная 1 кВ 1ПКВ(Н)Тп-4х(70-120) без наконечников - это готовое решение для герметичного оконцевания четырёхжильных силовых кабелей с пластмассовой изоляцией и сечением 70–120 мм2. Продукт от Нева-Транс предназначен для внутреннего и наружного монтажа, обеспечивает надёжную изоляцию и механическую защиту конца кабеля при помощи термоусадки.

Назначение и область применения

Муфта 1ПКВ(Н)Тп-4х(70-120) используется для завершения кабельных линий, где требуется изолированный и защищённый конец провода. Подходит для кабелей без брони, с изоляцией из полиэтилена или ПВХ, рассчитанных на напряжение до 1 кВ. Область применения - любые условия: закрытые помещения (даже с повышенной влажностью), туннели, распределительные щиты, опоры ЛЭП, столбы, открытые участки трасс. Часто применяется при ремонте, реконструкции и прокладке новых сетей.

Технические характеристики

• Номинальное напряжение: 1000 В
• Число жил: 4
• Сечение кабеля: 70–120 мм2
• Тип монтажа: термоусадка
• Материал корпуса: модифицированный полимер
• Диапазон рабочих температур: от –50 C до +50 C
• Степень защиты: IP67 (защита от пыли и временного погружения в воду)
• Относительная влажность: до 98%
• Наличие наконечников: нет - требуются отдельно

Совместимость и монтаж

Муфта совместима только с кабелями без металлической брони и с одножильными или многожильными жилами, имеющими пластиковую изоляцию. Для монтажа необходимо:

• Выполнить правильную разделку кабеля согласно чертежу производителя;
• Подготовить поверхность - удалить грязь, влагу, острые кромки;
• Нагреть все элементы муфты равномерно с помощью газовой горелки или профессионального фена (температура нагрева - около 120–150 C);
• Не допускать перегрева - это повредит полимер и снижает долговечность.

Перед сборкой проверьте соответствие сечения кабеля указанному диапазону - использование вне пределов 70–120 мм2 недопустимо.

Безопасность и стандарты

Муфта 1ПКВ(Н)Тп-4х(70-120) соответствует требованиям ГОСТ 13781.0-86 и техническим условиям ТУ Нева-Транс 3599-012-31930690-2016. Произведена после прохождения независимых испытаний и имеет официальный сертификат соответствия Госстандарта России. Полимерный материал не содержит токсичных веществ, не выделяет опасных паров при нормальной эксплуатации.

Преимущества

• Универсальное применение - один тип муфты подходит для нескольких сечений (70, 95, 120 мм2)
• Высокая степень герметизации благодаря термоусадке - исключает попадание влаги и пыли
• Устойчивость к УФ-излучению - не растрескивается на солнце
• Широкий температурный диапазон - работает даже в условиях Арктики и пустынь
• Лёгкий вес и компактность - удобно хранить и перевозить
• Экологически безопасный состав материала

Ограничения применения

• Не для кабелей с броней, стальной обмоткой или металлической внешней оболочкой
• Запрещено использовать с кабелями сечением менее 70 мм2 или более 120 мм2 - риск разрушения изоляции
• Не предназначена для постоянного погружения в воду - только временное воздействие (IP67)
• Требуется источник тепла для монтажа - нельзя собрать без фена или горелки
• Наконечники в комплект не входят - их нужно выбирать и приобретать отдельно

Примеры использования

• Оконцовка кабеля ВВГнг-LS 4×95 перед подключением к автоматическому выключателю в распределительном шкафу
• Защита конца кабеля NYM 4×70 на воздушной опоре в городской сети
• Ремонт поврежденного конца кабеля на кабельной линии в цеху с высокой влажностью
• Подключение кабеля к трансформатору или двигателю в условиях открытой площадки

Практические советы

• Выбирая муфту, всегда сверьте точное сечение кабеля - лучше взять замер штангенциркулем, чем доверять меткам на оболочке
• Перед монтажом прогрейте муфту в помещении до комнатной температуры - особенно важно при работе зимой
• Используйте только качественные фены с регулировкой температуры; обычный бытовой фен не справится
• Проверяйте плотность усадки: все слои должны полностью обтянуть кабель без пузырей и зазоров
• После монтажа протестируйте соединение мегаомметром - изоляция должна сохранять сопротивление выше 100 МОм
• Храните муфту в оригинальной упаковке, в сухом месте, избегая прямого света - срок годности - до 5 лет
