Муфта кабельная концевая внутр. установки 1кВ ПКВТп 3х(70-120мм) без наконечн. Нева-Транс Комплект 22020007 Нева Транс

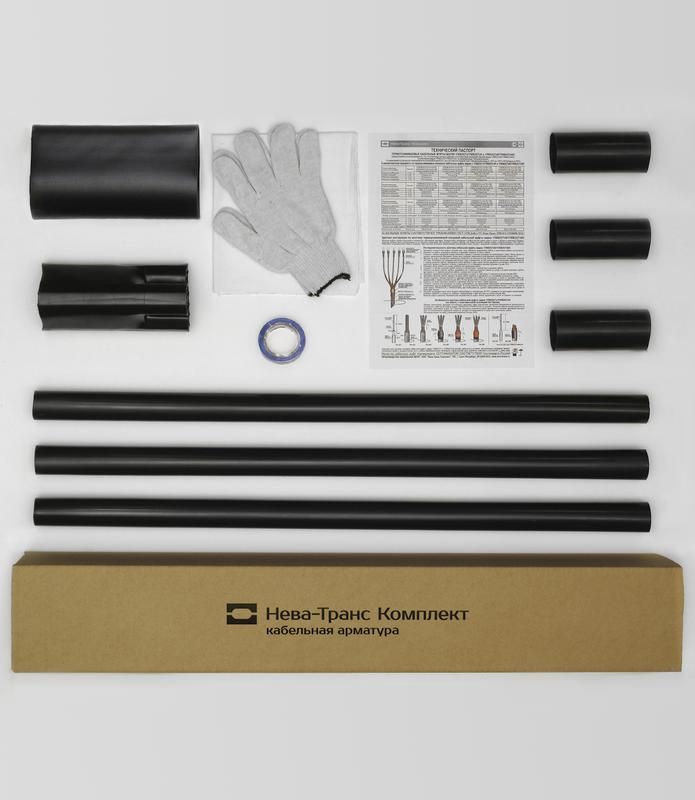

Муфта кабельная концевая 1КВТп-4х(70-120) без наконечников - это термоусадочное устройство для герметичного оконцевания четырёхжильных силовых кабелей сечением 70–120 мм2 на напряжение до 1 кВ. Применяется во внутренних помещениях с любым уровнем влажности. Бренд Нева-Транс обеспечивает соответствие нормам ГОСТ и ТУ, а артикул 22020007 позволяет точно идентифицировать продукт при закупках.

Назначение и область применения

Муфта кабельная концевая 1КВТп-4х(70-120) без наконечников используется для завершения кабельных линий - то есть для создания герметичного и механически прочного окончания кабеля перед подключением к оборудованию, распределительному щиту или трансформатору. Подходит для кабелей с бумажной или пластмассовой изоляцией, с броней или без неё. Монтаж допускается только внутри зданий: в цехах, подстанциях, трансформаторных будках, кабельных коллекторах. Не применяется на улице, в сырых канализациях или подземных колодцах.

Технические характеристики

• Рабочее напряжение: до 1000 В (1 кВ)
• Количество жил: 4
• Поддерживаемые сечения жил: 70, 95, 120 мм2
• Материал жил: алюминий или медь
• Способ монтажа: термоусадка (нагрев феном)
• Материал корпуса: полимерный композит
• Защитный покров: наличие броневой оболочки в кабеле учтено конструкцией муфты
• Диапазон рабочих температур: от –50 C до +50 C
• Стандарты: ГОСТ 13781.0-86, ТУ Нева-Транс 3599-012-31930690-2016

Совместимость и монтаж

Муфта 1КВТп-4х(70-120) совместима с кабелями типа АСБ, ААБл, ВВГ, NYM, КВВГ, а также другими аналогичными типами с указанным сечением и изоляцией. Для монтажа требуется тепловая пушка (термофен) с регулируемой температурой. Перед установкой необходимо:

• Зачистить кабель до нужной длины согласно чертежу муфты;
• Удалить все металлические части брони (если есть);
• Не использовать наконечники - они не предусмотрены конструкцией;
• Равномерно нагревать муфту снизу вверх, чтобы исключить образование воздушных пузырей.

Время усадки - около 5–10 минут при правильном прогреве. После остывания муфта плотно облегает кабель, формируя герметичный и электроизолированный переход.

Безопасность и стандарты

Изделие прошло независимые испытания и имеет сертификат соответствия Госстандарта России. Соответствует требованиям ГОСТ 13781.0-86 (муфты кабельные термоусадочные) и спецификации ТУ Нева-Транс. Полимерный материал не содержит галогенов, не выделяет токсичных веществ при перегреве, что делает её безопасной для использования в замкнутых помещениях. Температурный диапазон –50…+50 C гарантирует сохранение эластичности и герметичности даже в холодных складских помещениях или зимой в неотапливаемых зонах.

Преимущества

• Универсальность: одна муфта подходит сразу для трёх сечений (70, 95, 120 мм2)
• Высокая степень защиты: герметизация предотвращает попадание влаги и пыли
• Экономия времени: быстрая установка без сварки, заливки или сложной сборки
• Надёжность: полимерная оболочка устойчива к старению, химическим воздействиям и механическим нагрузкам
• Экологическая безопасность: материалы не содержат вредных добавок

Ограничения применения

• Не предназначен для наружной установки - не защищён от UV-излучения и осадков
• Не работает с кабелями сечением менее 70 мм2 или более 120 мм2
• Не подходит для кабелей с медной броней - требует удаления брони перед монтажом
• Требует наличия термофена; нельзя монтировать методом “холодной” усадки
• Не рекомендовано использование в местах постоянного контакта с маслом, растворителями или агрессивными жидкостями

Примеры использования

• Оконцевание кабеля АСБ 4×95 перед подключением к трансформатору в подстанции
• Завершение кабеля ВВГ 4×120 в распределительном шкафу цеха
• Создание ответвления от главного кабеля в кабельном коллекторе офисного здания
• Замена повреждённого конца кабеля в технологическом помещении с повышенной влажностью

Практические советы

• Перед монтажом проверьте, что сечение кабеля действительно попадает в диапазон 70–120 мм2 - переоценка сечения приведёт к плохой усадке
• Обязательно снимите броню полностью, если она есть - оставшиеся элементы могут повредить изоляцию муфты
• Не используйте открытый пламя для нагрева - только термофен с контролируемой температурой
• При работе в условиях низких температур (ниже –20 C) согрейте муфту в помещении до комнатной температуры минимум за 2 часа до начала работ
• Храните муфту в сухом месте, избегая прямого солнечного света - срок годности не ограничен, но условия хранения влияют на качество материала
