Муфта концевая ПКВтпбэ 4х70/120 без болт. наконечн.; ППД ПВХ/СПЭ изоляция 1кВ IEK UZM-XLBK1-VN4-70120XZ

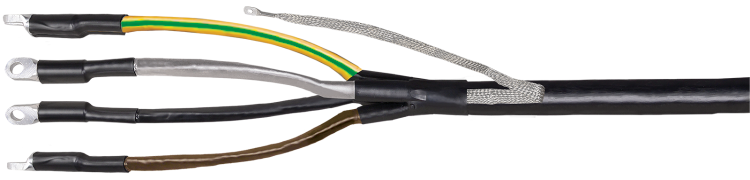

Муфта ПКВтпбэ 4х70/120 без болтовых наконечников, ППД ПВХ/СПЭ изоляция 1кВ от IEK - это термоусаживаемая концевая муфта для герметичного оконцовывания четырёхжильных силовых кабелей сечением 70–120 мм2 внутри помещений. Муфта ПКВтпбэ 4х70/120 обеспечивает надёжную изоляцию и заземление без необходимости использования болтовых соединений.

Назначение и область применения

Муфта ПКВтпбэ 4х70/120 применяется для оконцовывания трёхжильных кабелей с броней или экранированием, когда требуется подключение к оборудованию или распределительному устройству. Подходит исключительно для внутренней установки - в помещениях с контролируемой средой. Применяется на кабелях типа АВБбШв, ВБбШв, ВВГЭ, АВВГЭ и их аналогах с ПВХ/СПЭ изоляцией и рабочим напряжением до 1 кВ.

Технические характеристики

• Рабочее напряжение: 1 кВ (переменный и постоянный ток)
• Количество жил: 4
• Номинальное сечение жил: 70–120 мм2
• Тип исполнения: термоусаживаемая
• Материал корпуса: полимер термоусаживаемый
• Цвет: черный
• Срок службы: 30 лет
• Заземление: в комплекте - контакт заземления с роликовыми пружинами
• Болтовые наконечники: отсутствуют - требует самостоятельного монтажа контактов

Совместимость и монтаж

Муфта ПКВтпбэ 4х70/120 совместима только с кабелями, имеющими внешнюю броню или металлический экран. Для монтажа используется термоусадка - нагрев феном до равномерного сжатия материала. Установка возможна только после подготовки кабеля: удаление брони, экранирующего слоя и изоляции согласно инструкции производителя. Обязательно соблюдать минимальную длину зачистки жил - недостаточная зачистка снижает надёжность контакта.

Безопасность и стандарты

Муфта ПКВтпбэ 4х70/120 соответствует требованиям ГОСТ 13781.0. Конструкция обеспечивает электроизоляционную безопасность при работе в условиях повышенной влажности и перепадов температур внутри помещений. Наличие роликовой пружины для заземления гарантирует надёжное соединение с экраном кабеля без сварки или болтов.

Преимущества

• Высокая степень герметизации благодаря однородному термоусадочному материалу
• Отсутствие болтовых элементов уменьшает риск коррозии и механического повреждения
• Комплектный контакт заземления с пружинным механизмом - экономит время монтажа
• Стабильные изоляционные свойства в течение всего срока службы (30 лет)
• Подходит для большого диапазона сечений (70–120 мм2) - одна муфта заменяет несколько моделей

Ограничения применения

• Не допускается использование на открытом воздухе, в сырых или подземных помещениях
• Не подходит для кабелей без экрана или брони - не обеспечивается надёжное заземление
• Требуется наличие теплового фена и навыков работы с термоусадкой
• Отсутствие болтовых наконечников - необходимо самостоятельно устанавливать клеммы или наконечники на жилы
• Не рекомендовано применение на кабелях с изоляцией отличной от ПВХ/СПЭ

Примеры использования

• Оконцовка кабеля АВБбШв-1 перед подключением к щиту управления насосной станции
• Присоединение кабеля ВВГЭ к входному автомату в распределительном пункте цеха
• Формирование конца кабеля для подключения частотного преобразователя в закрытой электрощитовой

Практические советы

• Перед монтажом проверьте, что сечение кабеля попадает в диапазон 70–120 мм2 - меньшие или большие значения не обеспечивают плотного прилегания
• При зачистке брони сохраните целостность экрана - он должен полностью контактировать с роликовой пружиной
• Нагревайте муфту равномерно, начиная с середины, двигаясь к краям - так предотвращается образование воздушных пузырей
• После монтажа проверьте герметичность: поверхность должна быть гладкой, без вздутий и трещин
• Для удобства сборки используйте специальные инструменты для зачистки кабеля - они минимизируют риск повреждения изоляции жил
