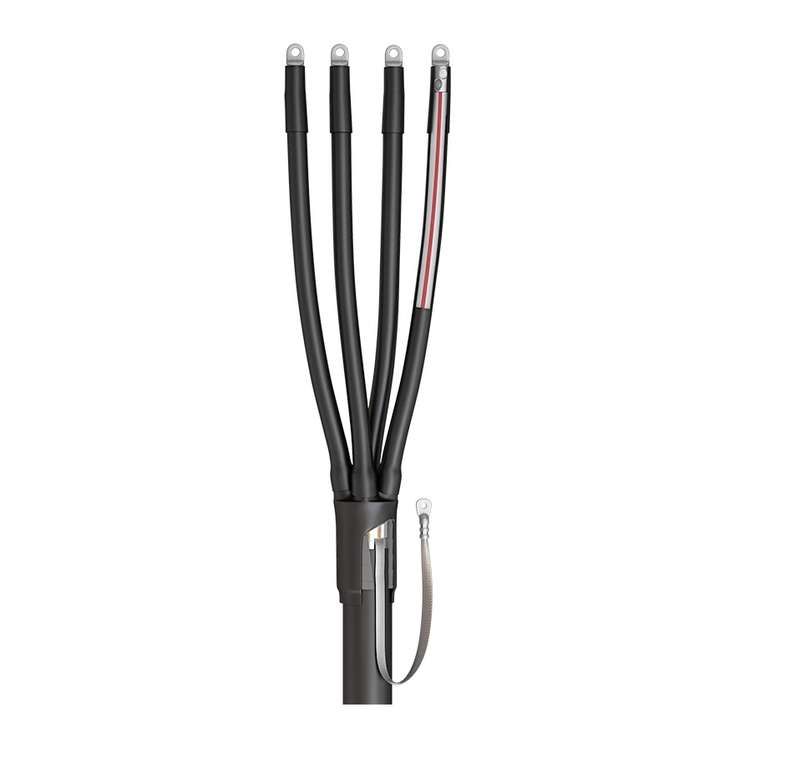

Муфта кабельная концевая 1кВ 4ПКТп-1-70/120 КВТ 57779

Муфта кабельная концевая 4ПКТп-1-70/120 КВТ предназначена для надежного оконцевания четырёхжильных силовых кабелей с изоляцией из ПВХ, СПЭ или ЭПР на напряжение до 1 кВ. Применяется как внутри помещений, так и на открытых участках. Конструкция выполнена из негорючего термопластика, обеспечивает герметичность за счет термоусадки и встроенной клеевой прослойки. Артикул 57779 - часть серийной линейки КВТ, ориентированной на долговечную работу в сложных условиях.

Назначение и область применения

Муфта кабельная концевая 4ПКТп-1-70/120 КВТ используется для завершения кабельных линий - создания безопасного выхода тока из кабеля в распределительную систему, оборудование или устройство защиты. Подходит для кабелей с броней и без неё, в том числе типов: АВБбШв, АПвБбШв, АВВГ, NYM, NYY, РВГ, РБВ и других, указанных в нормативах. Может применяться как в закрытых помещениях, так и на улице - благодаря устойчивости материалов к УФ-излучению и колебаниям температуры.

Технические характеристики

• Номинальное напряжение: 1 кВ
• Количество жил: 4
• Номинальное сечение кабеля: 70–120 мм2
• Тип исполнения: термоусаживаемая
• Материал корпуса: негорючий термопластик, HF (безгалогеновый)
• Материал изоляции: пластик
• Цвет: черный
• Диапазон рабочих температур: от –50 C до +50 C
• Стандарт: ТУ 3599-006-97284872-2006, соответствие ГОСТ 34839-2022
• Комплектация: без болтовых наконечников

Совместимость и монтаж

Муфта 4ПКТп-1-70/120 КВТ совместима с кабелями, имеющими одиночную или двойную изоляцию (ПВХ/СПЭ/ЭПР) и металлическую броню. Монтаж выполняется методом термоусадки с помощью пропановой горелки ПГ (КВТ). Перед сборкой требуется подготовить конец кабеля: удалить внешние покрытия, вывести жилы, зачистить экран и броню (при наличии).

Для кабелей **с броней** применяется непаянная система заземления через роликовую пружину постоянного давления, входящую в базовую комплектацию. Однако для прочного контакта с броней из стали или алюминия потребуется доп. элемент - комплект заземления КМПБ, который продается отдельно. Без него контакт будет недостаточно надежным.

Подключение жил возможно как с болтовыми, так и с опрессовываемыми наконечниками - они выбираются пользователем и устанавливаются самостоятельно.

Безопасность и стандарты

Муфта 4ПКТп-1-70/120 КВТ изготовлена по технологии HF (halogen free): материалы не содержат хлора, фтора и других галогенов, что исключает образование едких газов при возгорании. Соответствует требованиям ГОСТ 34839-2022 и собственному техническому условию ТУ 3599-006-97284872-2006. Обеспечивает класс защиты IP67 после правильной термоусадки - полностью герметична против пыли и временного погружения в воду.

Преимущества

• Высокая степень герметизации благодаря термоплавкому клею внутри всех элементов
• Универсальность: один комплект работает с кабелями различной бронировки и типа изоляции
• Устойчивость к экстремальным температурам и UV-излучению - годится для наружной установки
• Не требует сварки или пайки - снижает риск повреждения изоляции
• Соблюдение норм безопасности: материал без галогенов, негорючий, соответствует современным стандартам

Ограничения применения

• Не кабели с сечением менее 70 мм2 или более 120 мм2 - возможен некорректный контакт и потеря герметичности
• Требует обязательного наличия пропановой горелки; использование обычного фена неэффективно
• Заземление брони невозможно без дополнительного комплекта КМПБ - он не включен в базовую комплектацию
• Не предназначен для работы при длительном воздействии воды под давлением (не является водоупорной муфтой для подводных трасс)
• Не рекомендовано применение в местах с частыми механическими нагрузками без дополнительной защиты (например, в каналах с движущимися объектами)

Примеры использования

• Оконцовка кабеля АВБбШв 4×95 мм2 перед подключением к щиту на улице
• Завершение линии NYM 4×70 мм2 в цеху с высокой влажностью
• Монтаж на кабеле РВГ с броней в теплотрассе - при использовании КМПБ
• Замена старой муфты в распределительной камере с сохранением существующей системы заземления

Практические советы

• Перед монтажом проверьте точное сечение кабеля - даже +-5 мм2 влияют на плотность прилегания термоусадочных трубок
• Если кабель имеет броню - всегда используйте комплект КМПБ, чтобы гарантировать низкое переходное сопротивление заземления
• При нагреве равномерно перемещайте горелку, начиная с центральной части муфты - это предотвращает пузыри и неравномерную усадку
• Не экономьте на инструменте: специальный набор НМБ-6 (КВТ) нужен для снятия защитных головок без повреждения изоляции
• Храните муфту в сухом месте, избегая прямого солнца - хотя она устойчива к УФ, длительное воздействие может изменить цвет и эластичность материала
