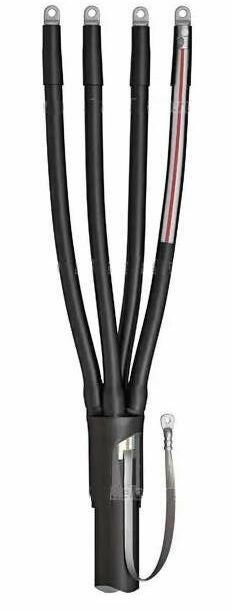

Муфта кабельная концевая 1кВ 4ПКТп(б)-1-70/120 КВТ 57786

Муфта кабельная концевая 4ПКТп(б)-1-70/120 КВТ предназначена для надежного оконцевания четырёхжильных силовых кабелей с изоляцией из ПВХ, СПЭ или ЭПР, рассчитана на работу при напряжении до 1 кВ и подходит как для внутреннего, так и для наружного монтажа. Продукт серийно выпускается брендом КВТ по техническим условиям ТУ 3599-006-97284872-2006.

Назначение и область применения

Муфта кабельная концевая 4ПКТп(б)-1-70/120 КВТ применяется для завершения кабельных линий - создания безопасного и герметичного окончания кабеля перед подключением к оборудованию, распределительному щиту или трансформатору. Подходит для кабелей с броней и без неё, в том числе типов: АВБбШв, АПвБбШв, ВВГ, ПвВГ, NYM, NYY, РВГ и других. Устанавливается внутри зданий и на открытых участках - благодаря устойчивости материалов к UV-излучению и перепадам температур.

Технические характеристики

• Номинальное напряжение: 1 кВ
• Количество жил: 4
• Поперечное сечение кабеля: 70–120 мм2
• Тип исполнения: термоусаживаемая
• Материал корпуса: негорючий термопластик
• Изоляция: пластик (ПВХ/СПЭ/ЭПР совместима)
• Цвет: черный
• Диапазон рабочих температур: от –50 C до +50 C
• Стандарт: ТУ 3599-006-97284872-2006, соответствие ГОСТ 34839-2022
• Комплектация: без болтовых наконечников
• Состав полимеров: HF (halogen free) - без галогенов

Совместимость и монтаж

Муфта 4ПКТп(б)-1-70/120 КВТ монтируется методом термоусадки с помощью пропановой горелки. Общая комплектация одинакова для кабелей с броней и без неё, что делает её универсальной. После нагрева термоплавкий клей внутри перчаток и манжет автоматически заполняет все зазоры, обеспечивая герметичность.

Для кабелей с металлической броней (сталь или алюминий) предусмотрена непаянная система заземления: в комплект входит роликовая пружина постоянного давления, которая плотно фиксирует заземляющий провод к броне. Однако для полноценного заземления требуется доп. комплект - КМПБ, который следует закупить отдельно.

Подключение жил возможно как через опрессовочные, так и через болтовые наконечники - они не входят в базовый комплект, поэтому выбираются пользователем самостоятельно.

Безопасность и стандарты

• Соответствует ГОСТ 34839-2022 - нормативу для кабельных соединений до 1 кВ
• Материалы не выделяют токсичные газы при возгорании (HF = halogen free)
• Не поддерживают горение - материал классифицирован как негорючий
• Защита от внешних воздействий: устойчивость к влаге, пыли, УФ-излучению и перепадам температур

Преимущества

• Универсальная комплектация - одна муфта подходит для большинства распространённых кабелей до 120 мм2
• Высокая степень герметизации за счет термоплавкого клея - исключает попадание влаги
• Простота монтажа: требует лишь горелку и минимальный опыт работы с термоусадкой
• Долговечность: материалы сохраняют эластичность и прочность даже при экстремально низких температурах
• Отсутствие галогенов снижает риск образования едких паров при повреждении

Ограничения применения

• Не кабели с сечением менее 70 мм2 или более 120 мм2 - возможна потеря герметичности
• Требуется обязательное использование комплекта КМПБ при работе с кабелями в броне - без него заземление будет ненадёжным
• Запрещено применение в условиях длительного погружения в воду - хотя IP-защита высока, продукт не предназначен для подводной эксплуатации
• Не рекомендовано использовать в местах с частыми механическими ударными нагрузками - термоусадка не заменяет защитную оболочку

Примеры использования

• Оконцовка кабеля АВБбШв 3×70+PE от трансформаторной подстанции к распределительному шкафу
• Завершение линии NYM 4×95 на фасаде здания - в условиях повышенной влажности и солнечной активности
• Монтаж кабеля ПвВГ 4×120 внутри цехового щита с последующим подключением к двигателю
• Работа с кабелем РВГ на воздушной ЛЭП - когда нужна быстрая и долговечная изоляция оконца

Практические советы

• Перед монтажом обязательно проверьте сечение кабеля - он должен точно входить в диапазон 70–120 мм2
• Для кабелей с броней всегда заказывайте комплект КМПБ - он необходим для надёжного заземления
• Используйте оригинальную горелку ПГ (КВТ): она даёт равномерный прогрев, предотвращая перегрев или недогрев материала
• При монтаже в холодном климате согрейте муфту до комнатной температуры минимум за 2 часа до начала работ - это повысит адгезию клея
• Не используйте пламя прямо на полиэтиленовые элементы - направляйте тепло на стенки термоусадочных трубок, чтобы избежать деформаций
• Проверяйте целостность всех компонентов перед сборкой - трещины или порезы на перчатках недопустимы
