Наконечник кабельный алюмомедный ТАМ 120-12-14 - 60063 КВТ

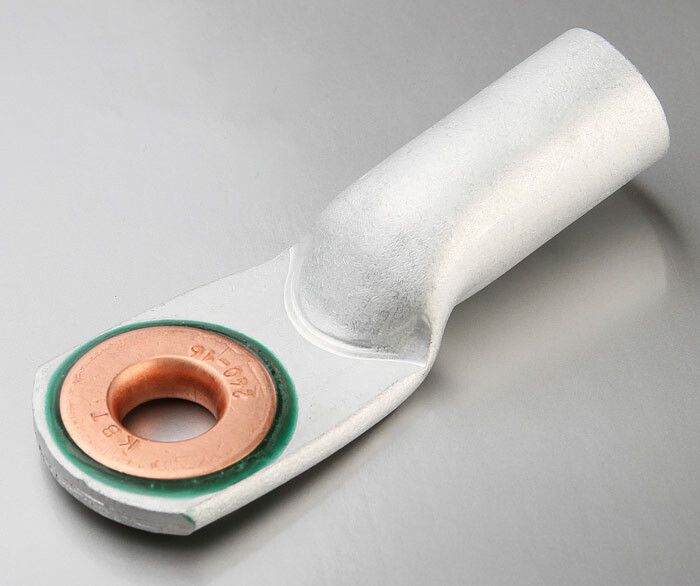

Наконечник кабельный алюмомедный ТАМ 120-12-14 для опрессовки (25 штук в упаковке) от бренда КВТ предназначен для надёжного соединения алюминиевых кабелей с медными шинами и клеммами. Этот тип наконечника обеспечивает прочную и долговечную контактную группу при опрессовке, особенно там, где требуется переход от алюминиевой жилы к медному оборудованию.

Назначение и область применения

Наконечник кабельный алюмомедный ТАМ 120-12-14 для опрессовки используется для оконцевания алюминиевых и сталеалюминиевых проводов сечением 120 мм2 перед подключением к медным клеммам, шинам или аппаратам. Применяется в распределительных устройствах, трансформаторных подстанциях, силовых щитах и других местах, где необходимо выполнить надёжный переход между алюминием и медью без риска электрохимической коррозии.

Технические характеристики

• Номинальное сечение: 120 мм2
• Диаметр отверстия: 12 мм - подходит для болтов M12
• Наружный диаметр: 22 мм
• Материал: алюминий марки АД1 + медь марки М1
• Форма жилы: многопроволочная круглая или секторная
• Способ монтажа: опрессовка специальными клещами
• Номинальное напряжение: до 35 кВ
• Покрытие: без изоляционного слоя
• Стандарт: ТУ 3449-043-97284872-2011
• Количество в упаковке: 25 штук

Совместимость и монтаж

Наконечник кабельный алюмомедный ТАМ 120-12-14 для опрессовки совместим с кабелями и проводами, имеющими алюминиевую или сталеалюминиевую жилу. Для секторных жил перед установкой рекомендуется использовать набор матриц НМ-300 С (КВТ) - они позволяют правильно округлить форму жилы, чтобы она плотно вошла в цилиндрическую часть наконечника. Опрессовка выполняется с применением пресс-клещей, подходящих по размеру и усилию для сечения 120 мм2. Убедитесь, что инструмент имеет матрицу, соответствующую внешнему диаметру 22 мм.

Преимущества

• Герметичный стык между алюминиевым корпусом и медным кольцом выполнен высокотемпературным эпоксидным компаундом - предотвращает попадание влаги и замедляет коррозию
• Изделие соответствует европейским требованиям к алюмомедным соединениям
• Размеры точно соответствуют ГОСТ 9581 - обеспечивают стандартизированный монтаж и совместимость с существующими клеммами
• Не требует дополнительного покрытия - снижает стоимость и исключает риск отслоения изоляции
• Выдерживает рабочее напряжение до 35 кВ - подходит для средних и высоких напряжений

Ограничения применения

• Не предназначена для использования в условиях постоянного контакта с агрессивными химикатами или солевым туманом - материал не защищён антикоррозийным покрытием
• Не применяется для однопроволочных жил - только для многопроволочных и секторных
• Требуется точный подбор инструмента для опрессовки; использование неподходящего пресса может повредить наконечник или вызвать плохой контакт
• Не следует использовать в качестве самостоятельной изоляции - после монтажа необходимо предусмотреть дополнительную изоляцию соединения, если это требует норматив

Примеры использования

• Подключение алюминиевого кабеля АС 120 к медной шине в распределительном щите 10(6)/0,4 кВ
• Завершение сталеалюминиевого провода СА 120 на входе в трансформаторную подстанцию
• Соединение алюминиевого провода с медной клеммой автоматического выключателя или рубильника
• Монтаж заземления от алюминиевого проводника к медной шине заземления

Практические советы

• Перед опрессовкой проверьте, что внутренний диаметр жилы соответствует 12 мм - иначе возможна перегрузка или плохой контакт
• Для секторных жил обязательно используйте матрицы НМ-300 С (КВТ) - это гарантирует равномерное заполнение полости наконечника
• При работе с несколькими наконечниками - храните их в сухом месте, так как отсутствие покрытия делает поверхность восприимчивой к окислению при повышенной влажности
• Проверяйте глубину вставки жилы - она должна полностью войти в цилиндрическую часть, не выходя за её границы
• После опрессовки осмотрите место соединения: трещины, деформация или неравномерная форма - признаки некачественной работы
