Муфта кабельная концевая 1кВ 4КВНТп-1-70/120 КВТ 57890

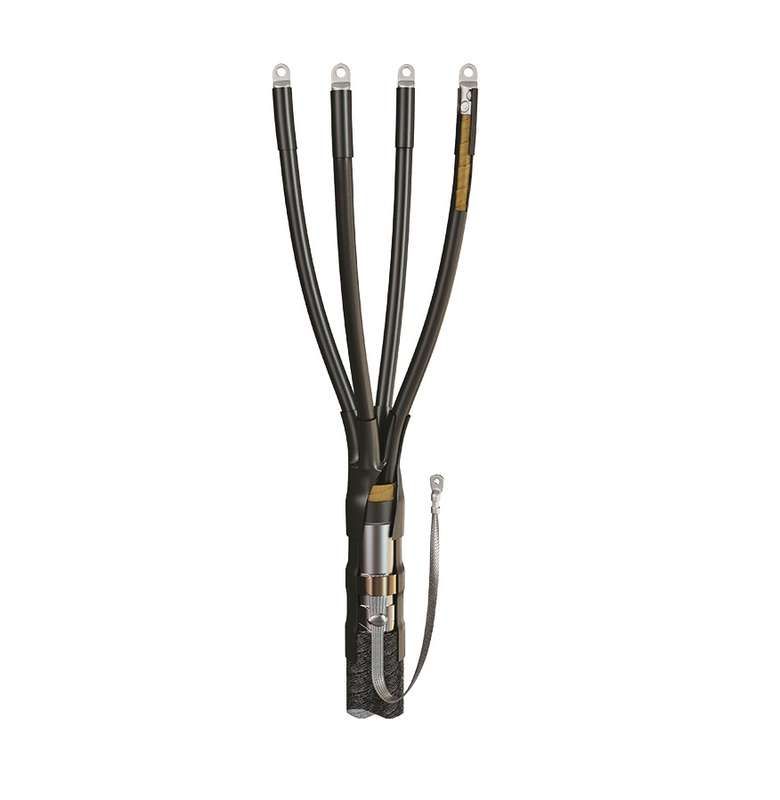

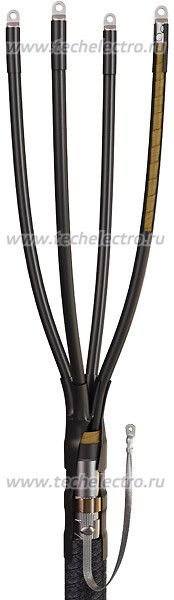

Муфта кабельная концевая 4КВНТп-1-70/120 без болтовых наконечников от КВТ предназначена для надежного оконцевания четырёхжильных кабелей с бумажной или пластмассовой изоляцией на напряжение до 1 кВ. Применяется как внутри, так и снаружи помещений. Устройство выполнено в виде термоусаживаемой системы с высокой степенью защиты и совместимо с основными типами силовых кабелей. Артикул 57890.

Назначение и область применения

Муфта кабельная концевая 4КВНТп-1-70/120 без болтовых наконечников используется для завершения кабельных линий - создания герметичного и электроизолированного окончания кабеля перед подключением к оборудованию, распределительному щиту или другому устройству. Подходит для кабелей с броней и без неё, с маслопропитанной или пластмассовой изоляцией. Может монтироваться как в закрытых помещениях, так и на открытом воздухе, в условиях повышенной влажности, перепадов температур и воздействия ультрафиолета.

Технические характеристики

• Номинальное напряжение: 1 кВ
• Количество жил: 4
• Номинальное поперечное сечение кабеля: 70–120 мм2
• Тип исполнения: термоусаживаемая
• Материал корпуса: негорючий термопластик
• Материал изоляции кабеля: пропитанная бумажная изоляция (совместима также с пластмассовой)
• Рабочий температурный диапазон: от –50 C до +50 C
• Цвет: черный
• Стандарт: ТУ 3599-006-97284872-2006
• Состав полимеров: безгалогеновый (HF = Halogen Free)

Совместимость и монтаж

Муфта 4КВНТп-1-70/120 без болтовых наконечников рассчитана на монтаж с помощью термоусадки. Для работы требуется пропановая горелка ПГ (КВТ). Комплект не содержит болтовых наконечников - они должны быть приобретены отдельно, если планируется использование именно этого типа крепления. Однако система совместима с наконечниками под опрессовку - их можно смонтировать самостоятельно.

Заземление выполняется двумя способами:

• На кабели без брони - с помощью пружины постоянного давления, входящей в базовую комплектацию. Она обеспечивает надежный контакт с металлической оболочкой без пайки.
• На кабели с броней (стальной или алюминиевой проволокой) - требует дополнительного применения комплекта заземления КМПБ. Крепление к бронелентам осуществляется пайкой.

Термоплавкий клей, нанесённый на все элементы муфты (манжеты, пояс, перчатки), обеспечивает полную герметичность после нагрева. Это предотвращает попадание влаги и продлевает срок службы соединения.

Безопасность и стандарты

Муфта 4КВНТп-1-70/120 без болтовых наконечников соответствует требованиям ГОСТ 34839-2022 и собственному техническому условию ТУ 3599-006-97284872-2006. Полимерные материалы не содержат галогенов - при возгорании не выделяют токсичные газы. Устойчивость к УФ-излучению и климатическим нагрузкам делает её безопасной для длительной эксплуатации на открытом воздухе. Температурный диапазон от –50 до +50 C гарантирует работу в суровых условиях.

Преимущества

• Высокая герметичность благодаря термоплавкому клею - защищает от влаги, пыли и химических агрессивных сред.
• Универсальность: один комплект подходит для кабелей с броней и без, с бумажной и пластмассовой изоляцией.
• Быстрая сборка: термоусадка позволяет смонтировать муфту без сложных инструментов, кроме горелки.
• Защита изоляции: пружина постоянного давления исключает необходимость пайки рядом с бумажной изоляцией, снижая риск её повреждения.
• Экологическая безопасность: состав без галогенов соответствует современным экологическим нормам.

Ограничения применения

• Не предназначен для кабелей с напряжением выше 1 кВ - превышение допустимого значения недопустимо.
• Не применяется для кабелей с изоляцией из резины или других немаслопропитанных материалов, не указанных в перечне совместимости.
• При монтаже на кабель с броней обязательно использование дополнительного комплекта заземления КМПБ - без него заземление будет ненадёжным.
• Требуется точное соответствие сечения кабеля (70–120 мм2): меньшие или большие сечения не обеспечивают плотного прилегания и герметичности.
• Не рекомендуется многократное использование - изделие одноразовое, после термоусадки невозможно демонтировать без повреждения.

Примеры использования

• Оконцевание кабелей ААБл, АСБл, ААБв, ААШв на подстанциях и в распределительных пунктах.
• Подключение кабелей к трансформаторам, двигателям, щитовым устройствам в промышленных цехах.
• Монтаж на воздушных линиях, где кабель переходит от столба к зданию - особенно актуально в регионах с холодным климатом.
• Работы в тоннелях, коллекторах, подземных кабельных трассах - благодаря герметичности и устойчивости к влаге.

Практические советы

• Перед монтажом проверьте сечение кабеля - оно должно точно попадать в диапазон 70–120 мм2. Отклонение даже на 5–10 мм2 может нарушить герметичность.
• Если кабель имеет броню - всегда используйте комплект заземления КМПБ. Без него заземление не будет соответствовать требованиям безопасности.
• При работе с горелкой равномерно прогревайте всю поверхность муфты, начиная с середины и двигаясь к краям. Перегрев вызывает деформацию, недогрев - плохую адгезию клея.
• Выбирайте наконечники под опрессовку, если хотите избежать лишних операций - болтовые требуют дополнительного инструмента (НМБ-6) и времени.
• Храните муфту в сухом месте, избегая прямого солнечного света - хотя материал устойчив к УФ, долгое воздействие может снизить эластичность.
