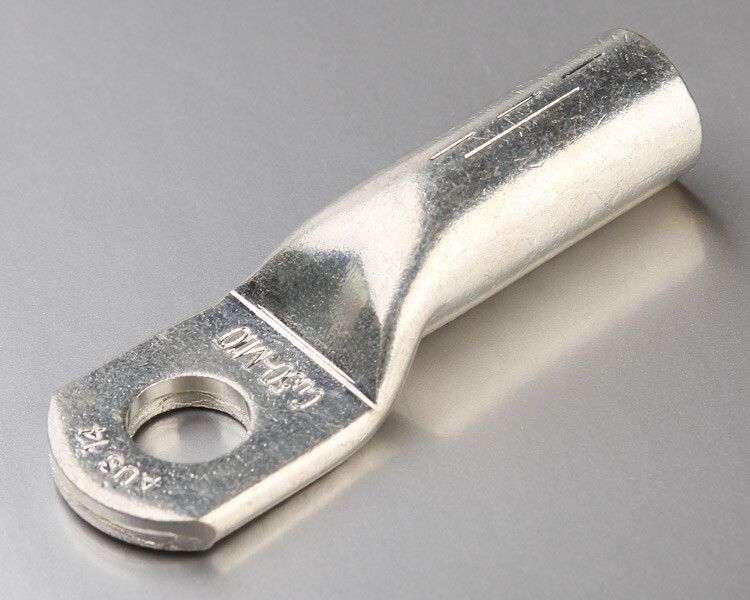

Наконечник кабельный ТМЛ DIN 120 мм², M12, 35 кВ КВТ 58666

Наконечник кабельный медный луженый ТМЛ(DIN) 120-12-15.5 от бренда КВТ предназначен для надёжного оконцевания многожильных медных кабелей сечением 120 мм2 методом опрессовки. Артикул 58666 используется в силовых цепях до 35 кВ, особенно там, где важна долговечность соединений в сложных климатических условиях.

Назначение и область применения

Наконечник кабельный медный луженый ТМЛ(DIN) 120-12-15.5 применяется для оконцевания многожильных медных проводов и кабелей перед подключением к зажимам, шинам, коммутационным аппаратам. Подходит для установки в распределительных устройствах, трансформаторных подстанциях, промышленном оборудовании, энергообъектах и других системах с высокими требованиями к надёжности контакта.

Технические характеристики

• Номинальное сечение проводника: 120 мм2
• Диаметр отверстия: 12 мм
• Наружный диаметр: 21 мм
• Тип проводника: многожильный
• Способ монтажа: опрессовка
• Материал: рафинированная медь марки М1
• Покрытие: олово-висмутовое лужение (климатическое исполнение Т2)
• Форма контактной площадки: кольцевая
• Угол соединения: 180°
• Количество монтажных отверстий: 1
• Номинальное напряжение: 35 кВ
• Стандарт: DIN 46235
• Цвет: серый

Совместимость и монтаж

Наконечник кабельный медный луженый ТМЛ(DIN) 120-12-15.5 совместим с пресс-клещами, оснащёнными матрицами, соответствующими стандарту DIN 46235. На трубной части нанесена двухдорожечная разметка - она указывает точное положение и количество опрессовок в зависимости от ширины матрицы. Для качественного соединения необходимо использовать матрицу, рассчитанную именно на сечение 120 мм2 и диаметр отверстия 12 мм. Убедитесь, что зачищенная часть жилы полностью помещается внутрь наконечника - не допускайте выступания провода за пределы трубки.

Безопасность и стандарты

Изделие соответствует международному стандарту DIN 46235 - одному из самых строгих и широко принятых нормативов на медные кабельные наконечники. Напряжение 35 кВ позволяет применять его в средневольтных сетях. Лужёное покрытие обеспечивает электроизоляционную безопасность и снижает риск возникновения гальванопары при контакте с другими металлами.

Преимущества

• Высокая электропроводность благодаря материалу - меди марки М1
• Защита от коррозии за счёт олово-висмутового лужения - особенно важно во влажной, солёной или агрессивной среде
• Чёткая разметка на трубке упрощает контроль качества опрессовки
• Соответствие DIN 46235 гарантирует взаимозаменяемость с продукцией других производителей
• Кольцевая форма контактной площадки обеспечивает равномерное распределение усилия при затяжке болтов

Ограничения применения

• Не предназначено для одножильных проводов - возможен перегрев и повреждение при неправильной нагрузке
• Запрещено использование с алюминиевыми кабелями - различие коэффициентов теплового расширения вызовет ослабление контакта
• Не рекомендовано применение вне температурного диапазона, указанного производителем (не указано, но лужение T2 рассчитано на умеренный и тропический климат; экстремальные холода требуют проверки)
• Не следует применять без специального пресса - ручная затяжка болтом не обеспечит нужной механической прочности

Примеры использования

• Подключение медных кабелей 120 мм2 к шинам в ячейках КРУ 10–35 кВ
• Оконцевание фазных проводов в трансформаторных подстанциях
• Присоединение клемм к выводам автоматических выключателей и рубильников в промышленных щитах
• Монтаж заземляющих проводников в электроустановках с повышенной влажностью

Практические советы

• Перед монтажом обязательно зачистите жилу до металлического блеска - остатки изоляции снижают надёжность соединения
• Выбирайте пресс-матрицу строго по таблице производителя - неверный размер приведёт к плохому контакту или разрушению наконечника
• Проверьте глубину входа жилы: после опрессовки край провода должен находиться внутри трубки, не торчать наружу
• Храните наконечники в сухом месте - даже лужёные элементы могут терять защитные свойства при длительном воздействии влаги и соли
• Упаковка содержит 10 штук - удобно для закупки партиями, но не забудьте учесть запас на случай брака или потери
