Наконечник кабельный ТМ 120-12-17 медный ГОСТ 7386-80 | Б0062588 ЭРА

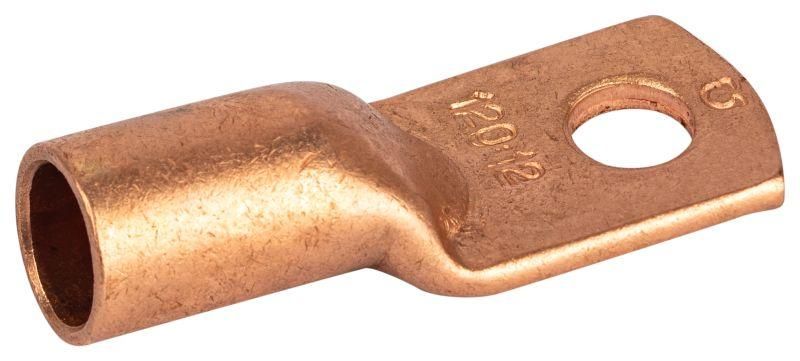

Наконечник кабельный ТМ 120-12-17 медный ГОСТ 7386-80 от бренда ЭРА предназначен для надёжного оконцевания медных жил сечением до 120 мм2 и обеспечивает прочное соединение с шинами и клеммами. Артикул б0062588 соответствует требованиям ГОСТ 7386-80 и подходит для силовых цепей до 35 кВ.

Назначение и область применения

Наконечник кабельный ТМ 120-12-17 медный ГОСТ 7386-80 используется для оконцевания однопроволочных и многопроволочных медных жил сечением 120 мм2. Применяется для присоединения кабелей к медным шинам, выводам автоматических выключателей, контакторов, трансформаторов и другому оборудованию. Подходит для установки в распределительных устройствах, на подстанциях, в промышленном электрооборудовании и энергообъектах с напряжением до 35 кВ.

Технические характеристики

• Номинальное сечение проводника: 120 мм2
• Материал: медь марки М2
• Диаметр отверстия: 12 мм
• Форма контактной площадки: кольцевая
• Защитное покрытие: лужёное (оловянное)
• Количество монтажных отверстий: 1 шт.
• Угол соединения: прямолинейный
• Класс проводника: совместим с несколькими типами жил (однопроволочные и многопроволочные)
• Изготовлен в соответствии с ГОСТ 7386-80

Совместимость и монтаж

Наконечник ТМ 120-12-17 медный ГОСТ 7386-80 устанавливается с помощью универсального обжимного инструмента - гидравлического или механического пресса с матрицей, подходящей под сечение 120 мм2 и диаметр отверстия 12 мм. Обжим должен выполняться строго по технологии: сначала - на трубчатой части наконечника, затем - на изоляционной втулке, если она есть. Не допускается использование плоскогубцев или других неспециализированных инструментов - это снижает надёжность соединения и повышает риск перегрева.

Безопасность и стандарты

Изделие изготовлено в соответствии с ГОСТ 7386-80, что гарантирует соответствие механической прочности, электропроводности и температурной стойкости. Лужёная поверхность защищает медь от окисления, предотвращает увеличение переходного сопротивления и продлевает срок службы соединения. Климатическое исполнение УХЛ3 позволяет применять наконечник в помещениях с повышенной влажностью и колебаниями температуры, в том числе в неотапливаемых зданиях.

Преимущества

• Высокая электропроводность благодаря материалу - меди марки М2
• Лужёное покрытие препятствует коррозии и улучшает контакт с клеммами
• Стандартный диаметр отверстия 12 мм обеспечивает совместимость с болтами M12, наиболее часто используемыми в силовой аппаратуре
• ГОСТ-совместимость упрощает замену и ремонт в существующих системах
• Прямолинейная форма удобна для компактной укладки в щитах и распределительных камерах

Ограничения применения

• Не предназначена для работы с алюминиевыми жилами - возможен гальванический эффект и разрушение контакта
• Не рекомендуется для частых демонтажей: после нескольких обжимов металл теряет пластичность, что снижает надёжность соединения
• Не следует использовать в условиях постоянного воздействия открытого огня или высоких температур выше +90 C
• Длина жилы должна быть достаточной для полного входа в трубку наконечника - минимум 14–16 мм

Примеры использования

• Подключение кабеля 120 мм2 к шине в распределительном щите 10(6)/0,4 кВ
• Присоединение фазного провода к выходному выводу силового трансформатора
• Обжим жилы вводного кабеля в ящике АВР
• Соединение медного кабеля с клеммой автомата или контактора в промышленном конвейере

Практические советы

• Перед обжимом удалите изоляцию точно на длину трубки наконечника - лишняя изоляция внутри вызывает плохой контакт
• Проверьте, чтобы жила полностью вошла в трубку - не должно быть торчащих проволочек
• При использовании в условиях влажности дополнительно смажьте место соединения антикоррозийной пастой (например, Силикон-94)
• Для проверки качества обжима - попробуйте слегка потянуть жилу: если она не выскальзывает, соединение выполнено правильно
• Артикул б0062588 и модель ТМ 120-12-17 медный ГОСТ 7386-80 - это один и тот же продукт; при закупках указывайте оба варианта для точности
