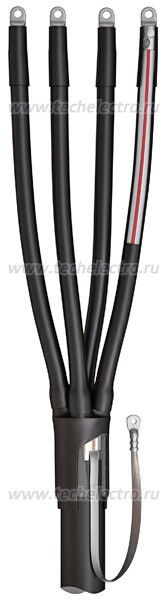

Муфта кабельная концевая 1кВ 4ПКТп-1-70/120-Б КВТ 57780

Муфта кабельная концевая 4ПКТп-1-70/120(Б) с болтовыми наконечниками от КВТ предназначена для надежного оконцевания четырёхжильных силовых кабелей с изоляцией из ПВХ, СПЭ или ЭПР на напряжение до 1 кВ. Подходит для внутреннего и наружного монтажа, защищает от влаги, пыли и механических воздействий. Применяется в распределительных устройствах, на столбах, в траншейных камерах и других точках завершения кабельных линий.

Назначение и область применения

Муфта кабельная концевая 4ПКТп-1-70/120(Б) с болтовыми наконечниками используется для создания герметичного и электроизоляционного окончания четырёхжильных кабелей. Она применяется там, где требуется безопасное завершение кабеля перед подключением к оборудованию - например, в щитовых, на опорах ЛЭП, в кабельных каналах и колодцах. Подходит как для внутрипомещенческого, так и для наружного монтажа.

Технические характеристики

• Номинальное напряжение: 1 кВ
• Номинальное поперечное сечение кабеля: 70–120 мм2
• Количество жил: 4
• Тип изделия: концевая муфта
• Способ монтажа: термоусадка
• Исполнение: термоусаживаемая
• Материал корпуса: негорючий термопластик
• Материал изоляции: пластик
• Цвет: черный
• Диапазон рабочих температур: от –50 C до +50 C
• Степень защиты: IP67 (защита от пыли и временного погружения в воду)
• Нормативный документ: ТУ 3599-006-97284872-2006
• Состав материалов: безгалогенные полимеры (HF = Halogen Free)

Совместимость и монтаж

Муфта 4ПКТп-1-70/120(Б) совместима с кабелями следующих типов: АВБбШв, АПвБбШв, АПвБбШп, АВБВ, АВВБ, АВВБГ, АПвКШв, АПвКШп, АВВГ, АПвВГ, NYM, NYY, РПГ, РВГ, АРВГ, РРГ, АРРГ, РБВ, АРБВ, РБР, АРБР, РБП. Может применяться как для кабелей с броней, так и без неё.

Монтаж выполняется с помощью термоусадки: нагревается пропановой горелкой ПГ (КВТ). Устройство содержит термоплавкий клей, который автоматически заполняет все зазоры при нагреве, обеспечивая герметичность. Комплект включает болтовые наконечники - они уже установлены и готовы к фиксации на жилах кабеля.

Для кабелей с металлической броней предусмотрена непаянная система заземления с роликовой пружиной постоянного давления. Однако для надёжного контакта с броней из стали или алюминия требуется дополнительно установить «Комплект заземления КМПБ».

Безопасность и стандарты

• Соответствует требованиям ГОСТ 34839-2022
• Произведено по ТУ 3599-006-97284872-2006
• Материалы не содержат галогенов - при возгорании не выделяют токсичных газов
• Устойчивость к УФ-излучению и климатическим нагрузкам позволяет использовать изделие на открытом воздухе
• Работает при экстремальных температурах - от –50 C до +50 C

Преимущества

• Универсальность: один комплект подходит для кабелей с броней и без неё
• Автоматическая герметизация благодаря термоплавкому клею - не требует дополнительных работ
• Готовые болтовые наконечники исключают необходимость самостоятельной установки контактных элементов
• Высокая механическая прочность и долговечность материала
• Не требует сварки или пайки - снижает риск повреждения изоляции при монтаже
• Поддерживает работу в суровых условиях - идеально для улицы, подземных камер, сырых помещениях

Ограничения применения

• Не предназначен для кабелей с сечением менее 70 мм2 или более 120 мм2 - использование вне диапазона нарушает герметичность и изоляцию
• Требуется обязательное наличие «Комплекта заземления КМПБ» при работе с кабелями, имеющими броню из стали или алюминия
• Не допускается монтаж при температуре ниже –50 C - материал становится хрупким
• Не рекомендуется использовать в местах с постоянным воздействием открытого пламени или высоких температур выше +50 C
• Не подходит для многожильных кабелей с числом жил отличным от четырёх

Примеры использования

• Завершение кабеля АВВГ перед входом в распределительный шкаф
• Оконцевание кабеля АПвБбШв на воздушной опоре ЛЭП
• Подключение кабеля NYM к автоматическому выключателю в подвале
• Монтаж на кабельном переходе между траншеей и кабельной камерой
• Замена старого окончания на участке кабельной трассы с повышенной влажностью

Практические советы

• Перед монтажом проверьте соответствие сечения кабеля - 70–120 мм2. Перегрузка или недогрузка приведёт к протечкам или плохому контакту
• Используйте только рекомендованную горелку ПГ (КВТ): слишком высокая температура повредит материалы, слишком низкая - не вызовет равномерную усадку
• При монтаже на кабеле с броней обязательно установите «Комплект заземления КМПБ» - без него заземление будет ненадёжным
• Проверяйте целостность всех компонентов перед сборкой: трещины, деформации или повреждённые манжеты - причина отказа
• После монтажа осмотрите место усадки: если есть пузыри, неравномерная усадка или видна изоляция - повторите процесс
• Храните муфту в сухом месте при температуре от –10 C до +30 C - длительное воздействие холода делает термопластик хрупким
