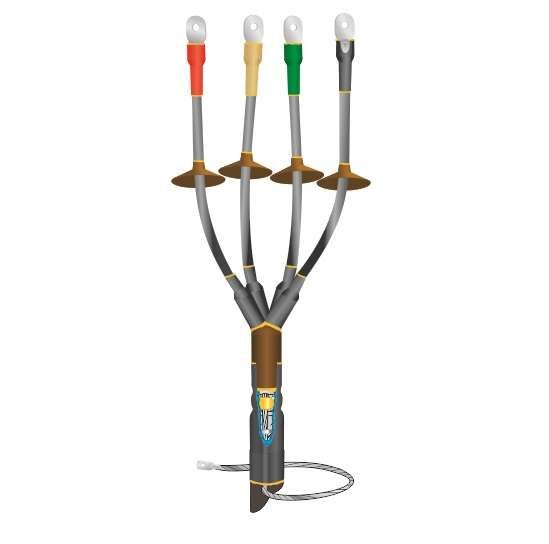

Муфта кабельная концевая наружн. установки 1кВ КНТп 4х(70-120мм) без наконечн. Нева-Транс Комплект 22020073 Нева Транс

Муфта кабельная концевая наружной установки 1 кВ КНТп 4х(70–120 мм) без наконечников от Нева-Транс Комплект - это готовое решение для герметичного и надёжного оконцевания четырёхжильных кабелей сечением 70, 95 и 120 мм2 на напряжение до 1 кВ. Подходит для открытой установки, включая мачтовые опоры, и рассчитана на работу в сложных климатических условиях.

Назначение и область применения

Муфта КНТп 4х(70–120 мм) используется для завершения силовых кабелей с бумажной или пластмассовой изоляцией, с броней или без неё. Применяется там, где требуется защищённый выход кабеля в воздушную линию или оборудование - например, на столбах ЛЭП, в распределительных пунктах, на трансформаторных площадках. Особенно эффективна в регионах с повышенной влажностью, перепадами температур и активным UV-излучением.

Технические характеристики

• Напряжение: до 1 кВ включительно
• Сечение кабеля: 70, 95, 120 мм2
• Количество жил: 4
• Тип изоляции кабеля: бумажная или полиэтиленовая
• Наличие брони: допускается любая (с броней / без брони)
• Температурный режим работы: от –50 C до +50 C
• Относительная влажность: до 98%
• Защита от внешних факторов: UVC-устойчивая оболочка, водо- и пылезащитная конструкция (эквивалент IP67)
• Метод монтажа: термоусаживание
• Стандарты: ГОСТ 13781.0-86, ТУ Нева-Транс 3599-012-31930690-2016

Совместимость и монтаж

Муфта КНТп 4х(70–120 мм) совместима с кабелями типа АСБ, ААШв, ВВГнг, NYM и аналогичными, имеющими указанные сечения. Для монтажа требуются:

• Горелка или высокотемпературный фен (температура нагрева ~150–200 C)
• Чистая рабочая поверхность - перед установкой необходимо удалить влагу и грязь с кабеля
• Правильно выполненная разделка: длина изоляционного участка должна точно соответствовать внутренним габаритам муфты

Необходимо соблюдать последовательность сборки: сначала одеть элементы на кабель в порядке, указанном в инструкции, затем равномерно прогревать корпус до плотного прилегания. Жильные изоляторы должны полностью закрывать места соединений.

Безопасность и стандарты

Муфта КНТп прошла независимые испытания и имеет официальный сертификат соответствия Госстандарта России. Соответствует требованиям ГОСТ 13781.0-86 и спецификации ТУ Нева-Транс. Конструкция исключает риск пробоя даже при длительной работе во влажной среде благодаря удлинённым поверхностям токоутечки. Экологически безопасна - не содержит свинца, хлора и других запрещённых веществ.

Преимущества

• Высокая механическая прочность после усадки - материал становится единым целым с кабелем
• Автономная система защиты от утечек - жильные изоляторы предотвращают образование конденсата и трещин
• Поддержка двух способов заземления: пружинный контакт для бумажной изоляции, пайка для бронированных кабелей
• Устойчивость к ультрафиолету - не растрескивается и не выцветает на солнце
• Замкнутая конструкция - не требует дополнительной герметизации или обмотки

Ограничения применения

• Не кабели с сечением менее 70 мм2 или более 120 мм2 - использование вне диапазона снижает надёжность
• Не рекомендовано монтировать при температуре ниже –50 C - материал теряет эластичность
• Не предназначен для подземной или подводной установки - хотя защищена от влаги, она не рассчитана на постоянное погружение
• Требуется точное соответствие типу изоляции кабеля; смешивание материалов (например, бумажная + XLPE) без проверки не допускается

Примеры использования

• Оконцевание кабеля АСБ 4×95 на опоре ВЛ-0,4 кВ
• Подключение кабеля ВВГнг 4×120 к трансформаторному щиту на улице
• Завершение кабеля с броней в распределительной камере на мачте
• Обслуживание старых сетей с бумажной изоляцией, где замена кабеля экономически невыгодна

Практические советы

• Перед монтажом всегда проверьте диаметр кабеля - он должен свободно проходить через внутреннюю часть муфты, но не болтаться
• При использовании на бронированном кабеле - обязательно используйте пайку для заземления, а не только пружину
• Не применяйте обычный бытовой фен - нужна профессиональная тепловая пушка с регулировкой температуры
• После усадки проверьте наличие пузырей или неплотных мест - они указывают на недостаточный прогрев
• Храните муфту в сухом месте при t = +5…+30 C - переохлаждение или перегрев до монтажа снижают качество адгезии
