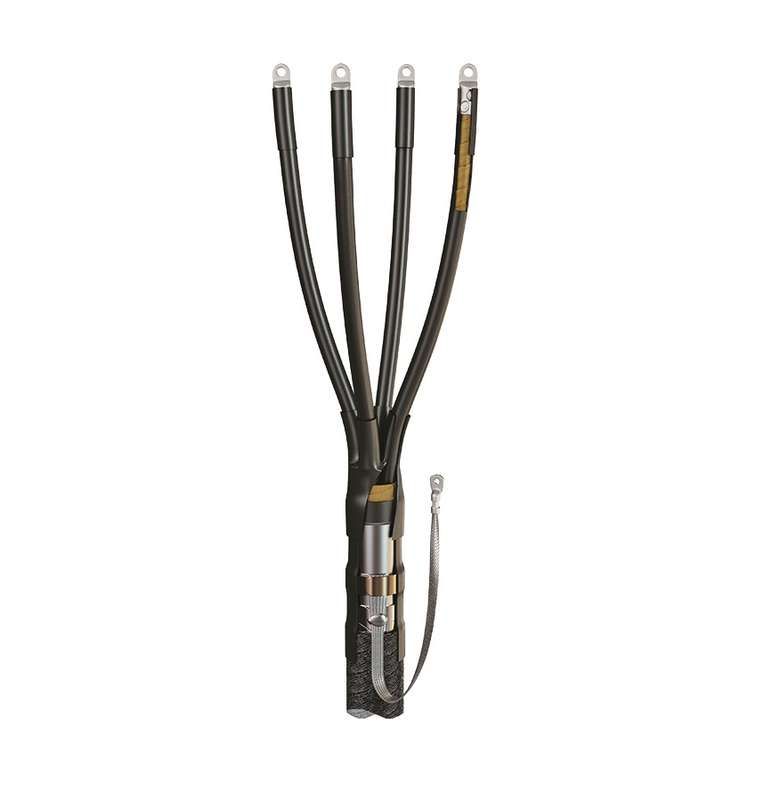

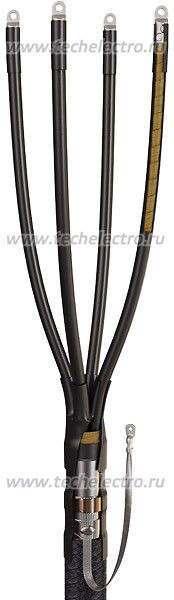

Муфта кабельная концевая 4КВНТп-1-150/240 Б 1 кВ КВТ 57893

Муфта кабельная концевая 4КВНТп-1-150/240-Б с болтовыми наконечниками от КВТ предназначена для надежного оконцевания четырёхжильных кабелей с бумажной маслопропитанной изоляцией на напряжение до 1 кВ. Применяется как внутри, так и снаружи помещений. Конструкция выполнена из негорючего термопластика, совмещает термоусадку и готовые болтовые наконечники - что ускоряет монтаж и снижает вероятность ошибок.

Назначение и область применения

Муфта кабельная концевая 4КВНТп-1-150/240-Б используется для завершения четырёхжильных силовых кабелей с бумажной маслопропитанной или пластмассовой изоляцией, с броней или без неё. Подходит для кабелей типов: ААБл, АСБл, ААБв, АСБШв, ААШв, ААБ2лШв и других аналогичных модификаций. Устройство рассчитано на работу в условиях от -50 C до +50 C, допускает установку как в закрытых помещениях, так и на открытых участках - благодаря устойчивости материала к УФ-излучению и осадкам.

Технические характеристики

• Номинальное напряжение: 1 кВ
• Номинальное сечение кабеля: 150–240 мм2
• Количество проводников: 4
• Тип изоляции кабеля: бумажная маслопропитанная или пластмассовая
• Материал корпуса: негорючий термопластик
• Способ монтажа: термоусадка
• Цвет: черный
• Рабочий температурный диапазон: от -50 C до +50 C
• Стандарт: ТУ 3599-006-97284872-2006
• Состав полимеров: безгалогенные (HF = Halogen Free)

Совместимость и монтаж

Муфта 4КВНТп-1-150/240-Б от КВТ совместима с кабелями, имеющими металлическую оболочку (броню) из стали или алюминия. Для таких кабелей требуется дополнительный комплект заземления КМПБ. В базовой комплектации предусмотрены болтовые наконечники - они позволяют выполнять соединение без опрессовки. Также возможно использование наконечников под опрессовку - изделие универсально.

Монтаж выполняется с помощью пропановой горелки ПГ (КВТ). Перед нагревом важно равномерно распределить тепловую энергию - особенно вокруг переходов между манжетами. Термоплавкий клей, нанесённый на все элементы, активируется при нагреве и создаёт плотную герметичную прослойку. Для фиксации заземляющего провода применяется пружина постоянного давления; её установка исключает необходимость пайки прямо на алюминиевой оболочке, предохраняя бумажную изоляцию от перегрева.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ 34839-2022 и собственному техническому условию ТУ 3599-006-97284872-2006. Полимерные материалы не содержат галогенов - при возгорании не выделяются токсичные газы. Температурный режим работы (-50…+50 C) гарантирует сохранение механической прочности и электроизоляционных свойств даже в суровых климатических условиях. Оболочка защищена от воздействия ультрафиолета, что делает продукт безопасным для длительной эксплуатации на открытом воздухе.

Преимущества

• Заранее установленные болтовые наконечники экономят время на сборке - не требуют дополнительного оборудования для опрессовки.
• Пружина постоянного давления обеспечивает надёжное заземление без пайки - снижает риск повреждения изоляции.
• Термоплавкий клей даёт 100%-ную герметичность после усадки - исключает попадание влаги.
• Универсальность: один комплект подходит как для внутреннего, так и для наружного монтажа.
• Материалы без галогенов - экологически безопасны и подходят для объектов с повышенными требованиями к пожарной безопасности.

Ограничения применения

• Не кабели с напряжением выше 1 кВ - превышение класса изоляции недопустимо.
• Для кабелей со стальной или алюминиевой броней обязательна установка дополнительного комплекта заземления КМПБ - без него невозможно гарантировать эффективное заземление.
• Не рекомендовано применение в местах с частыми механическими нагрузками (например, вблизи движущихся механизмов) без защиты кожухом или трубой.
• Температура окружающей среды ниже -50 C или выше +50 C выводит устройство из нормального функционального состояния.

Примеры использования

• Подключение кабеля ААБл от подземной ЛЭП к распределительному щиту в цеху.
• Оконцевание кабеля АСБГ на столбе на трассе городской сети 1 кВ.
• Завершение четырёхжильного кабеля ААШв перед входом в трансформаторную будку.
• Работы по замене старой муфты в канализационном колодце - благодаря герметичности и устойчивости к влаге.

Практические советы

• Перед монтажом проверьте соответствие сечения кабеля (150–240 мм2) - не используйте для более тонких или толстых жил.
• При работе с кабелем с броней всегда устанавливайте комплект КМПБ - он входит в список обязательных принадлежностей, указанных производителем.
• Используйте только рекомендованный инструмент: горелку ПГ (КВТ) и набор НМБ-6 для срыва головок болтов - другие устройства могут повредить термоусадочные элементы.
• При прогреве начинайте с середины манжеты и двигайтесь к краям - так избежите образования воздушных пузырей.
• Проверяйте целостность термоусадочных слоёв после остывания - наличие вздутий или трещин говорит о некорректном монтаже.
