Муфта соединительная 4СТп-1-150/240-Б с болт. наконечниками | 50109 КВТ

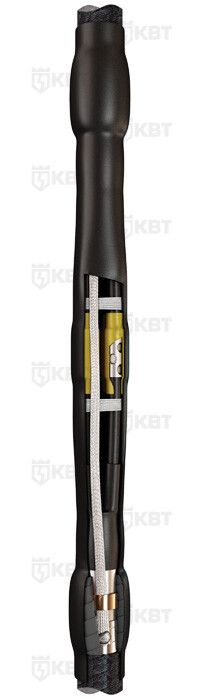

Муфта кабельная соединительная 4СТп-1-150/240-Б с болтовыми соединителями от КВТ предназначена для надёжного соединения четырёхжильных кабелей с бумажной или пластиковой изоляцией на напряжение до 1 кВ. Применяется в силовых сетях с бронированной и небронированной конструкцией, особенно там, где важна герметичность и безопасность - например, в , каналах или колодцах.

Назначение и область применения

Муфта 4СТп-1-150/240-Б используется для соединения кабелей с бумажной маслопропитанной или пластмассовой изоляцией, в том числе типов: ААБл, АСБл, АСКл, ААБв, АСБШв, ААШв, ААБ2лШв и аналогичных. Подходит для кабелей с алюминиевой или свинцовой оболочкой - как с броней, так и без неё. Обеспечивает механическую прочность и электроизоляцию места соединения на напряжение до 1 кВ. Часто применяется в распределительных сетях городской инфраструктуры, промышленных объектах, энергообъектах и при ремонте старой кабельной сети.

Технические характеристики

• Номинальное сечение проводника: 150–240 мм2
• Количество жил: 4
• Номинальное напряжение: 1 кВ
• Рабочий температурный диапазон: от –50 C до +50 C
• Материал корпуса: негорючий термопластик
• Изолирующий материал: пропитанная бумага + термоплавкий клей
• Состав: без галогенов (HF = Halogen Free)
• Способ монтажа: термоусадка
• Исполнение: термоусадочный
• Стандарт: ТУ 3599-006-97284872-2006, соответствие ГОСТ 34839-2022
• Цвет: черный

Совместимость и монтаж

Муфта совместима с кабелями, имеющими алюминиевые или свинцовые оболочки - с броней и без. Для монтажа требуется термоусадка с помощью пропановой горелки ПГ (КВТ). Установка выполняется в следующем порядке:

• Зачистить концы кабелей, подготовить жилы;
• Установить болтовые соединители (входят в комплект);
• Надеть термоусадочные манжеты и перчатки - они покрыты термоплавким клеем для герметизации;
• Обработать все элементы равномерным нагревом;
• Произвести заземление: между оболочками двух кабелей прокладывается медный провод, который фиксируется пружинами постоянного давления (в комплекте);
• На бронеленты - пайка с применением припоя (при наличии брони).

Для кабелей со стальной или алюминиевой бронью обязательна установка допкомплекта «КМПБ» - он обеспечивает надёжное заземление через броню. Без него возможно снижение безопасности.

Безопасность и стандарты

Муфта 4СТп-1-150/240-Б изготовлена по ТУ 3599-006-97284872-2006 и соответствует ГОСТ 34839-2022. Полимерные материалы не содержат галогенов - при возгорании не выделяются токсичные пары. Это важно для закрытых помещений, метро, тоннелей и других мест с ограниченной вентиляцией. Температурный режим работы (-50/+50 C) гарантирует сохранение целостности даже в суровых условиях. Конструкция защищает бумажную изоляцию от теплового воздействия благодаря пружинному контакту вместо пайки рядом с чувствительными участками.

Преимущества

• Универсальность: можно использовать как болтовые, так и опрессовочные соединители - в зависимости от условий монтажа;
• Высокая герметичность: термоплавкий клей внутри всех элементов создаёт плотный водонепроницаемый слой;
• Быстрая сборка: пружины постоянного давления позволяют оперативно выполнить заземление без пайки;
• Защита изоляции: использование пружин предотвращает перегрев бумажной изоляции под алюминиевой оболочкой;
• Экологическая безопасность: состав без галогенов снижает опасность при аварии;
• Надёжность: высококачественные композитные материалы обеспечивают долгий срок службы.

Ограничения применения

• Не кабели с напряжением выше 1 кВ - превышение недопустимо;
• Не рекомендовано применение в средах с постоянным воздействием открытого пламени или экстремально высоких температур (>+50 C);
• Требуется точное соблюдение технологии монтажа: некорректный прогрев может вызвать деформацию или неплотное прилегание;
• Для кабелей со стальной бронью обязательно наличие дополнительного комплекта заземления КМПБ - без него муфта не будет выполнять функцию защиты;
• Не предназначен для монтажа в воде или постоянно затопляемых зонах - хотя IP-защита есть, она не рассчитана на длительное погружение.

Примеры использования

• Соединение кабелей ААБл в подземном кабельном канале города;
• Ремонт поврежденного участка трассы с кабелем АСБшв в промзоне;
• Монтаж ответвлений в распределительной подстанции с бронированными кабелями;
• Замена участка кабеля в тоннеле метрополитена - требование к отсутствию галогенов здесь критично.

Практические советы

• Перед монтажом проверьте сечение кабеля - оно должно попадать в диапазон 150–240 мм2. Перегрузка по сечению недопустима;
• При работе с бронированными кабелями всегда используйте комплект КМПБ - игнорирование этого увеличивает риск поражения током;
• Для удаления головок болтовых соединителей нужен специальный инструмент НМБ-6 (КВТ): обычные ключи не подходят;
• Нагревайте муфту равномерно, начиная с центрального участка - чтобы клей правильно растекся и заполнил все щели;
• Храните муфту в сухом месте при комнатной температуре - переохлаждение перед монтажом может замедлить процесс усадки;
• Проверяйте целостность термоусадочных элементов до начала работ - трещины или деформации делают изделие непригодным.
