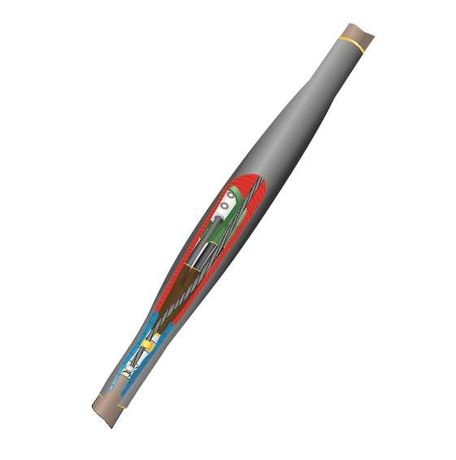

Муфта кабельная соединительная 1кВ 1СТп(тк)нг-LS-4х(150-240) с болтовыми соединителями Нева-Транс Комплект 22040008 Нева Транс

Муфта кабельная соединительная 1 кВ 1СТп(тк)нг-LS 4х(150-240) с болтовыми соединителями от Нева-Транс Комплект обеспечивает надёжное и герметичное соединение четырёхжильных силовых кабелей сечением 150–240 мм2, подходящих для прокладки в земле, тоннелях и кабельных коллекторах.

Назначение и область применения

Муфта кабельная соединительная 1 кВ 1СТп(тк)нг-LS 4х(150-240) с болтовыми соединителями используется для соединения кабелей с бумажной или пластмассовой изоляцией, с броней или без неё. Применяется в сетях до 1 кВ включительно. Подходит для установки в грунте, кабельных каналах, тоннелях, коллекторах и других закрытых помещениях. Обеспечивает долговременную работу в условиях повышенной влажности и широкого температурного диапазона.

Технические характеристики

• Номинальное напряжение: 1000 В
• Сечение жил кабеля: 150–240 мм2
• Количество жил: 4
• Тип изоляции: совместима с бумажной и пластмассовой
• Исполнение: нг-LS - не поддерживают горение, с низким дымо- и газовыделением
• Способ монтажа: термоусадка
• Материал корпуса: полимер
• Защитный покров: есть (для кабелей с броней)
• Рабочий температурный диапазон: от –50 C до +50 C
• Относительная влажность: до 98%
• Тип соединений: болтовые (для медных жил)
• Заземление: реализуется через пружины давления (для бумажной изоляции) и пайку (для брони)

Совместимость и монтаж

Муфта кабельная соединительная 1 кВ 1СТп(тк)нг-LS 4х(150-240) с болтовыми соединителями устанавливается на два конца подготовленных кабелей. Для монтажа требуется тепловая пушка или горелка для равномерного нагрева термоусадочных элементов. Каждый элемент имеет внутренний клеевой слой - он активируется при нагреве и создаёт герметичный шов. Соединители выполнены в виде болтовых контактов - позволяют плотно зафиксировать жилы без сварки. Заземление выполняется двумя способами: пружинными контактами для бумажной изоляции и пайкой для бронированных участков. Перед сборкой необходимо удалить внешнюю оболочку и броню, соблюдая рекомендованную длину раскрытия жил.

Безопасность и стандарты

• Соответствует ГОСТ 13781.0-86
• Выполнено по ТУ Нева-Транс 3599-012-31930690-2016
• Подтверждённые сертификаты: пожарная безопасность, соответствие госстандартам РФ
• Материалы класса нг-LS: не поддерживают горение, минимальное выделение дыма и токсичных газов при воздействии огня

Преимущества

• Герметичность достигается благодаря клеевому слою внутри термоусадки - исключает попадание влаги
• Стойкость к перепадам температур - работает даже в суровых климатических условиях
• Не требует специальных инструментов кроме термофена / горелки
• Совместима с кабелями как с броней, так и без неё
• Экологически безопасна: материалы не выделяют опасных веществ при возгорании
• Болтовые соединители обеспечивают прочный и проверенный контакт без необходимости пайки жил

Ограничения применения

• Не кабели с напряжением выше 1 кВ
• Не предназначен для установки в местах с постоянным механическим воздействием (например, движущиеся части оборудования)
• Требует точного соблюдения технологии термоусадки - недостаточный прогрев снижает герметичность
• Не подходит для кабелей с сечением менее 150 мм2 или более 240 мм2
• Не применяется в открытых воздушных линиях - только в закрытых трассах и грунте

Примеры использования

• Соединение кабелей питания на подземных кабельных линиях городских сетей
• Ремонт поврежденного участка в кабельном канале промышленного цеха
• Обустройство ответвлений в системах энергообеспечения объектов ЖКХ
• Монтаж в тоннелях метрополитена, где важны пожаробезопасность и герметичность
• Замена старого соединения в кабеле с бумажной изоляцией на современное решение

Практические советы

• Перед монтажом обязательно проверьте сечение кабеля - допускаются только значения 150, 185 и 240 мм2
• При работе с кабелями с бумажной изоляцией используйте пружинные зажимы для заземления; для брони - предварительно зачистите поверхность перед пайкой
• Нагревайте термоусадочные элементы равномерно, начиная с центра и двигаясь к краям - чтобы избежать образования пузырей
• Убедитесь, что все детали комплекта (термоусадка, болтовые соединители, заземляющие элементы) находятся в наличии - комплектация рассчитана именно на этот тип кабеля
• Проверяйте целостность клеевого слоя после остывания - он должен образовать сплошной бесщелевой контур вокруг соединения
• Для работы в сыром грунте дополнительно можно использовать водоотталкивающую ленту на входе/выходе кабеля, хотя сама муфта уже герметична
