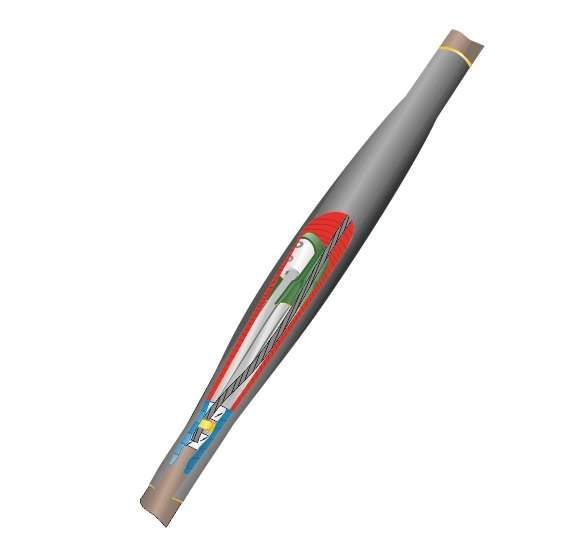

Муфта кабельная соединительная 1кВ 1ПСТ(б)-(тк)-4х(150-240) с болтовыми соединителями Нева-Транс Комплект 22010046 Нева Транс

Муфта кабельная соединительная 1 киловольт 1ПСТ(б)-(тк)-4х(150-240) с болтовыми соединителями от Нева-Транс Комплект предназначена для надёжного соединения четырёхжильных силовых кабелей с бумажной или пластмассовой изоляцией и бронёй, рассчитана на работу в условиях повышенной влажности и низких температур. Артикул 22010046 обеспечивает прочное и герметичное соединение без необходимости сварки или пайки.

Назначение и область применения

Муфта 1ПСТ(б)-(тк)-4х(150-240) используется для соединения кабелей сечением 150, 185 и 240 мм2 на рабочее напряжение до 1 кВ. Подходит для прокладки в грунте, тоннелях, каналах, коллекторах и других закрытых кабельных сооружениях. Применяется в энергообъектах, промышленных установках, системах освещения и транспортировки электроэнергии, где требуется долговременная герметизация соединений.

Технические характеристики

• Количество жил: 4
• Номинальное напряжение: 0,6/1 (1,2) кВ - допускает кратковременные перегрузки до 1,2 кВ
• Сечение проводников: 150–240 мм2 - совместима с кабелями именно этого диапазона
• Исполнение: термоусадочное - сборка осуществляется путём нагрева полимерных элементов
• Рабочий температурный диапазон: от –50 C до +50 C
• Максимальная влажность воздуха: до 98%
• Защита корпуса: IP67 - полностью защищён от пыли и временного погружения в воду
• Герметизация: достигается за счёт термоусадки с клеевым слоем на внешнем кожухе

Совместимость и монтаж

Муфта 1ПСТ(б)-(тк)-4х(150-240) устанавливается на два конца подготовленных кабелей. Для монтажа используются болтовые соединители - они обеспечивают механическую прочность и хороший контакт между жилами. Каждый соединитель затягивается моментом, указанным в инструкции, чтобы избежать перетяга или недотяга.

Основные этапы:

1. Подготовить концы кабелей: удалить броню, изоляцию, экраны согласно чертежу в комплекте
2. Закрепить болтовые соединители на жилах - соблюдать порядок и усилие затяжки
3. Надеть внутренние термоусадочные трубки и равномерно прогреть феном
4. Надеть наружный кожух с клеевым слоем - он автоматически запечатывает все швы
5. Закрепить заземление через пружины и терки к броневой ленте

Не требуются специальные инструменты кроме теплогенератора (горелки или фена) и набора ключей. Установка возможна даже в ограниченном пространстве.

Безопасность и стандарты

• Соответствует ГОСТ 13781.0-86 и ТУ Нева-Транс 3599-012-31930690-2016
• Прошла независимые испытания и имеет сертификат соответствия Госстандарта РФ
• Материалы не выделяют токсичных веществ при работе и при возникновении аварийных ситуаций
• Клеевой слой на кожухе - нетоксичный, не содержит растворителей

Преимущества

• Высокая степень защиты IP67 - работает в сыром грунте и под водой
• Стабильно сохраняет герметичность при циклическом изменении температуры
• Совместима с кабелями как с бумажной, так и с полиэтиленовой изоляцией
• Отсутствие сварочных работ снижает риск повреждения изоляции
• Компоненты в одном комплекте - минимум вероятности потери детали
• Надёжное заземление через пружинные контакты - исключает окисление и плохой контакт

Ограничения применения

• Не применяется для кабелей сечением менее 150 мм2 или более 240 мм2 - не гарантируется плотность усадки
• Не рекомендовано использование вне диапазона температур –50…+50 C - материал становится хрупким или слишком мягким
• Не предназначен для открытой прокладки на опорах - отсутствует UV-защита
• Требуется точное соблюдение технологии термоусадки - некорректный нагрев вызывает трещины или негерметичность
• Не заменяет распределительную коробку - служит только для прямого соединения

Примеры использования

• Соединение кабелей ВВГнг-LS 4×185 в кабельном канале метрополитена
• Обход участка с проседанием грунта на ЛЭП 1 кВ в сельской местности
• Ремонт поврежденного кабеля на насосной станции с частым воздействием влаги
• Прокладка питания к промышленному оборудованию в подземных коммуникациях

Практические советы

• Перед монтажом проверьте соответствие сечения кабеля - используйте штангенциркуль, а не маркировку на оболочке
• При использовании фена двигайте его медленно и равномерно - не задерживайтесь на одной точке
• Убедитесь, что клеевой слой на кожухе стал прозрачным после нагрева - значит, произошло хорошее слипание
• Проверьте заземление мультиметром после завершения работы - сопротивление должно быть ниже 0,1 Ом
• Храните муфту в сухом месте при t = +5…+30 C - длительное хранение при минусовых температурах снижает эластичность материалов
• Не используйте газовые горелки без регулятора пламени - легко перегреть полимер
