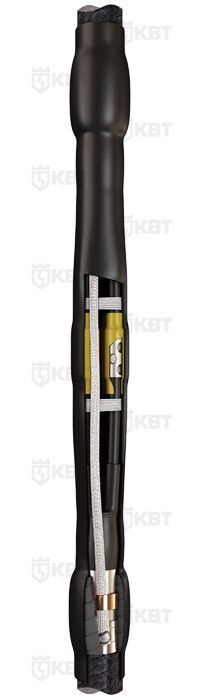

Муфта соединительная 4СТп-1-150/240 без болт. наконечников | 50108 КВТ

Муфта кабельная соединительная 1 кВ 4СТп-1-150/240 КВТ предназначена для надёжного и герметичного соединения четырёхжильных силовых кабелей с бумажной или пластиковой изоляцией на напряжение до 1 кВ. Продукт сертифицирован по ТУ 3599-006-97284872-2006, изготовлен из негорючего термопластика без галогенов и рассчитан на работу в широком температурном диапазоне - от –50 C до +50 C.

Назначение и область применения

Муфта кабельная соединительная 1 кВ 4СТп-1-150/240 КВТ используется для создания ответвленных и прямых соединений между кабелями с бумажной маслопропитанной или полиэтиленовой изоляцией. Подходит для кабелей с броней или без неё, с алюминиевой или свинцовой оболочкой. Область применения - подземные, воздушные и внутрипроизводственные сети до 1 кВ, в том числе в условиях повышенной влажности, агрессивной среды и экстремальных температур.

Технические характеристики

• Номинальное напряжение: 1 кВ
• Количество жил: 4
• Номинальное сечение проводника: 150–240 мм2
• Тип исполнения: термоусаживаемая
• Способ монтажа: нагрев с помощью тепловой горелки
• Рабочий температурный диапазон: от –50 C до +50 C
• Материал корпуса: негорючий термопластик
• Состав: без галогенов (HF = Halogen Free)
• Цвет: черный
• Комплектация: без болтовых наконечников
• Нормативный документ: ТУ 3599-006-97284872-2006

Совместимость и монтаж

Муфта совместима с кабелями типов: ААБл, (А)СБл, (А)СКл, (А)СБГ, ААГ, (А)СГ, ААБв, (А)СБШв, ААШв, (А)СШв, ААБ2лШв, (А)СБ2лШв. Для монтажа требуется пропановая горелка ПГ (КВТ). Установка выполняется путём равномерного прогрева всех элементов муфты - манжет, перчаток и кожуха - что вызывает их усадку и плотное прилегание к кабелю. Внутренний слой термоплавкого клея создаёт герметичный шов, предотвращая попадание влаги.

Заземление брони и оболочек реализуется через пружины постоянного давления, входящие в базовый комплект. Они позволяют закрепить медный заземляющий проводник без пайки, снижая риск повреждения бумажной изоляции. На бронелентах из стали или алюминия рекомендовано использование допкомплекта «КМПБ». Пайка применяется только при необходимости и требует осторожности.

Муфта поддерживает два типа соединений жил: опрессовку и болтовые соединители - выбор зависит от условий и доступного оборудования.

Безопасность и стандарты

Произведено в соответствии с ТУ 3599-006-97284872-2006 и соответствует требованиям ГОСТ 34839-2022. Полимерные материалы не выделяют токсичные газы при возгорании благодаря отсутствию галогенов. Температурный режим работы гарантирует сохранение механической прочности и электроизоляционных свойств даже при минусовых значениях. Конструкция защищает от пробоев и утечек тока.

Преимущества

• Высокая степень герметизации за счёт термоплавкого клея - исключает проникновение воды и грязи
• Универсальность: работает с кабелями как с броней, так и без неё, с любым типом оболочки
• Быстрая установка: отсутствие болтовых соединений ускоряет процесс монтажа
• Экологическая безопасность: состав без галогенов снижает опасность при пожаре
• Стабильность в суровых климатических условиях: работа при –50 C делает продукт пригодным для Арктики и Сибири
• Поддержка двух вариантов соединения жил - гибкость для различных практик монтажа

Ограничения применения

• Не для кабелей с напряжением выше 1 кВ
• Требует наличия специализированного инструмента - пропановой горелки; нельзя монтировать без нагрева
• Не содержит болтовых наконечников - их следует приобрести отдельно, если планируется болтовое соединение жил
• На кабелях с броней из стали/алюминия обязательна установка дополнительного комплекта заземления КМПБ
• Не рекомендуется для многократного демонтажа - одноразовое использование

Примеры использования

• Соединение кабелей ААБл в подземных распределительных пунктах городских сетей
• Ремонт поврежденного участка кабеля (А)СБл в промышленном цехе с высокой влажностью
• Обустройство перехода между двумя трассами кабельной линии в холодном регионе (например, Якутия или Чукотка)
• Монтаж в системах автоматизации на заводе, где важна пожаробезопасность и отсутствие токсичных выделений

Практические советы

• Перед монтажом обязательно проверьте соответствие сечения кабеля (150–240 мм2); использование вне этого диапазона недопустимо
• При работе с кабелями с бронью всегда используйте комплект КМПБ - он обеспечивает надёжное заземление и снижает риск перегрева
• Нагревайте муфту равномерно, начиная с центральной части, чтобы избежать образования пузырей воздуха
• Если нужен болтовой контакт жил - подготовьте подходящие наконечники заранее, они не входят в комплект
• Храните муфту в сухом месте при комнатной температуре - воздействие влаги перед монтажом может снизить эффективность клеевого слоя
• Инструменты для монтажа (ПГ, НМБ-6) должны быть совместимы с брендом КВТ - это гарантирует точность нагрева и безопасность операций
