Гильза кабельная алюмомедная ГАМ 185/150 - 51027 КВТ

Гильза кабельная алюмомедная ГАМ 185/150 от КВТ предназначена для надёжного соединения алюминиевых и медных жил методом опрессовки. Применяется в силовых кабельных сетях до 10 кВ, особенно там, где требуется переход между разными материалами проводников - например, при подключении алюминиевого кабеля к медному оборудованию. Упаковка содержит 10 штук, что удобно для крупных работ.

Назначение и область применения

Гильза ГАМ 185/150 используется исключительно для соединения алюминиевой и медной жил в одном кабеле. Подходит для прокладки в кабельных трассах, распределительных устройствах, трансформаторных подстанциях, на воздушных линиях и в кабельных камерах. Часто применяется при реконструкции старых сетей, где алюминиевые кабели заменяются или подключаются к новому медному оборудованию.

Технические характеристики

• Сечение алюминиевой жилы: 185 мм2
• Сечение медной жилы: 150 мм2
• Рабочее напряжение: до 10 кВ
• Материал: алюминий марки АД1, медь марки М1
• Наружный диаметр: 23–27 мм
• Внутренний диаметр: 17×18,6 мм (для двух типов жил)
• Форма жил: многопроволочные - круглые или секторные
• Способ монтажа: опрессовка специальным прессом
• Стандарт: ТУ 3449-017-59861269-2004
• Покрытие: без изоляции и антикоррозийного слоя
• Количество в упаковке: 10 шт.

Совместимость и монтаж

Гильза ГАМ 185/150 совместима только с жилами соответствующего сечения - 185 мм2 алюминиевых и 150 мм2 медных. Для монтажа необходим пресс с матрицей, подходящей по форме и размеру гильзы. Перед опрессовкой жилы зачищаются, вставляются в свои половины гильзы до упора - внутренняя перегородка обеспечивает правильную глубину входа. После опрессовки проверяется прочность соединения - деформация должна быть равномерной, без трещин.

Особенности конструкции

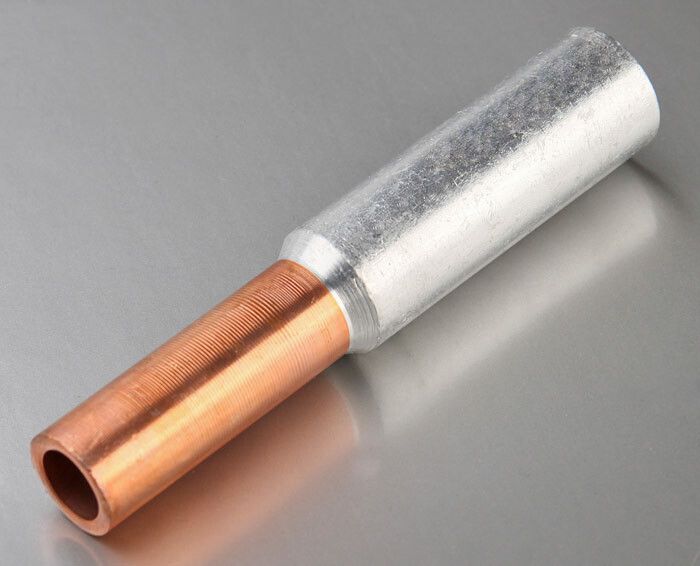

Гильза выполнена цельной конструкцией - медная и алюминиевая части соединены фрикционной сваркой на молекулярном уровне, что исключает образование гальванической пары. Это снижает риск окисления и повышает долговечность соединения. Внутренняя перегородка служит двойной функцией: она контролирует глубину ввода жил и препятствует перемещению смазки или влаги внутри гильзы - действует как масляный стопор. Такая конструкция позволяет передавать ток без потерь даже при высоких нагрузках.

Преимущества

• Исключает химическую реакцию между медью и алюминием благодаря молекулярному соединению частей
• Обеспечивает механическую прочность и электрическую проводимость, сравнимую с целостным проводником
• Не требует дополнительной изоляции после монтажа - можно использовать термоусадку или изолирующие колпачки
• Поддерживает номинальную токовую нагрузку даже при переходе с большего сечения алюминия на меньшее меди
• Произведена по собственному техническому регламенту КВТ, учитывающему реальные условия эксплуатации в России

Ограничения применения

• Не предназначен для работы при температуре выше +90 C длительное время - возможна потеря прочности соединения
• Не следует применять в условиях постоянного воздействия открытого пламени или агрессивных сред (например, в химических цехах)
• Требует точного подбора пресса и матрицы - использование неподходящих инструментов приведёт к плохому контакту
• Не имеет внешней изоляции - обязательна последующая герметизация и изоляция места соединения
• Не подходит для соединения однопроволочных жил - только многопроволочных круглых или секторных

Примеры использования

• Подключение алюминиевого кабеля АС 185 к медной шине в распределительном щите
• Соединение алюминиевого кабеля на столбе с медным вводом в здание
• Замена участка алюминиевого кабеля на медный в кабельной канализации
• Монтаж ответвлений в ЛЭП 6–10 кВ при модернизации сети

Практические советы

• Перед установкой обязательно зачистите жилы до металлического блеска - оксидная плёнка на алюминии сильно увеличивает сопротивление
• Проверьте соответствие диаметра жилы внутреннему профилю гильзы - 17 мм для алюминия, 18,6 мм для меди
• Используйте пресс с усилием, указанным в инструкции к гильзе - недостаточное давление вызывает “слабый” контакт, избыточное - повреждает металл
• После опрессовки обработайте место соединения противокоррозийной смазкой и закройте термоусадкой или изолирующим бандажом
• Храните гильзы в сухом месте - хотя они не имеют покрытия, влага может ускорить окисление поверхности перед монтажом
