Гильза алюминиевая под опресовку ГА 185-19 | 41459 КВТ

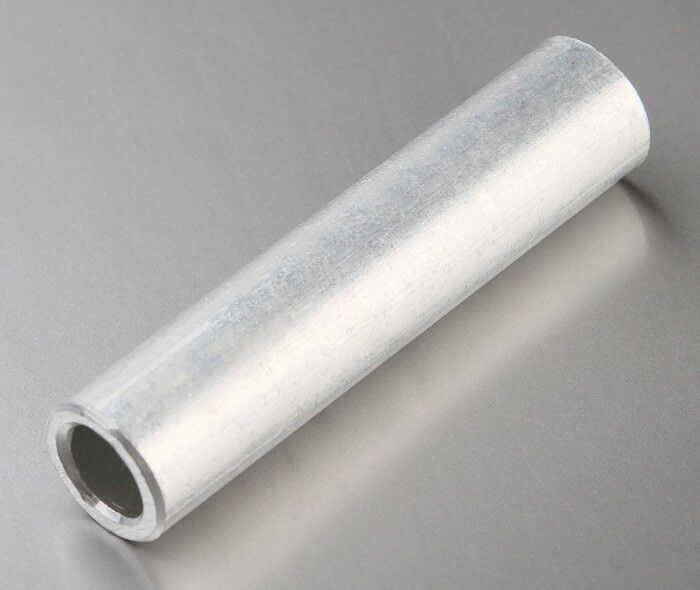

Гильза алюминиевая под опрессовку ГА 185-19 КВТ - соединительный элемент из алюминия для надёжного электрического контакта между многожильными алюминиевыми проводами и кабелями сечением 185 мм2, рассчитана на работу в сетях до 10 кВ. Применяется в распределительных устройствах, на воздушных линиях и в кабельных ответвлениях. Артикул 41459, бренд КВТ.

Назначение и область применения

Гильза алюминиевая под опрессовку ГА 185-19 КВТ предназначена для соединения встык двух алюминиевых проводов или кабелей методом опрессовки. Подходит для работы в электрических сетях до 10 кВ. Не предназначен для восприятия механической нагрузки - все усилия должны передаваться через токоведущую часть, а не через саму гильзу. Используется в распределительных пунктах, на опорах ЛЭП, при присоединении кабелей к оборудованию, в местах ответвлений.

Технические характеристики

• Номинальное сечение: 185 мм2 - соответствует площади поперечного сечения алюминиевой жилы, которую можно соединить;
• Номинальное напряжение: 10 кВ - максимальное рабочее напряжение сети, для которой допускается применение;
• Внутренний диаметр: 19 мм - внутренний зазор для размещения зачищенных жил; важно соблюдать этот параметр при подготовке провода;
• Наружный диаметр: 26 мм - внешние габариты, влияющие на компактность сборки и возможность установки в распределительной коробке;
• Материал: алюминий марки АД1 - высокопроводящий сплав с хорошей пластичностью для качественной опрессовки;
• Форма жилы: многопроволочная круглая или секторная - совместима с обоими типами, но секторные требуют предварительного скругления;
• Способ монтажа: опрессовка - требуется специальный пресс и матрица подходящего размера;
• Покрытие: без покрытия - поверхность не имеет антикоррозийного слоя, поэтому обязательна обработка контактной пастой;
• Цвет: серый - характерный цвет алюминиевого сплава;
• Нормативный документ: ГОСТ 23469.2-79 - соответствие требованиям государственного стандарта на соединительные гильзы.

Совместимость и монтаж

Гильза алюминиевая под опрессовку ГА 185-19 КВТ совместима с алюминиевыми проводами и кабелями сечением 185 мм2. Совместимость с альдреем (алюминиево-медным переходником) обеспечивается благодаря однородному материалу - гильза не создаёт гальванической пары при соединении с медью через переходники.

Для монтажа:

1. Зачистите концы жил на длину, равную половине длины гильзы (не менее 95 мм);
2. Используйте кордощётку для удаления оксидной плёнки - она снижает проводимость;
3. Нанесите проводящую пасту КВТ на жилы и внутреннюю поверхность гильзы;
4. Если жила секторная - предварительно скруглите её набором матриц НМ-300 С (КВТ);
5. Вставьте жилы в гильзу до упора, чтобы они выступали на половину её длины;
6. Произведите опрессовку одним или двумя прессованиями (по инструкции пресса и ГОСТ).

Безопасность и стандарты

Гильза алюминиевая под опрессовку ГА 185-19 КВТ изготовлена в соответствии с ГОСТ 23469.2-79, что гарантирует безопасность эксплуатации в сетях до 10 кВ. Отсутствие покрытия требует обязательного применения контактной пасты - это исключает окисление и перегрев соединения. Соединение не должно испытывать осевую нагрузку - это нарушает герметичность и приводит к повышению сопротивления.

Преимущества

• Высокая электропроводность материала - потери минимальны даже при длительной нагрузке;
• Устойчивость к температурным колебаниям - сохраняет прочность соединения при нагреве до 90 C;
• Простота монтажа при соблюдении технологии - не требует сварки или пайки;
• Совместимость с пастой КВТ - обеспечивает долговременную защиту от окисления;
• Поддержка секторных жил - позволяет использовать с современными кабелями с секторной формой.

Ограничения применения

• Не применяется для меди - материал несовместим с медными жилами без переходника;
• Не выдерживает механическую растягивающую или изгибающую нагрузку - используется только как электрический контакт;
• Требует точного соблюдения технологии: неверная зачистка или отсутствие пасты приводят к перегреву и выходу из строя;
• Не предназначена для открытых участков без защиты - при воздействии влаги и химических сред без дополнительной изоляции возможна коррозия;
• Работает только в системах с номиналом до 10 кВ - превышение напряжения недопустимо.

Примеры использования

• Соединение фазных проводов на опоре ВЛ-10 кВ;
• Присоединение кабеля сечением 185 мм2 к шине распределительного щита;
• Объединение двух участков кабельной линии при ремонте;
• Ответвление от основного алюминиевого кабеля к силовому оборудованию.

Практические советы

• Перед монтажом проверьте, что диаметр зачищенной жилы не превышает 19 мм - иначе гильза не будет плотно охватывать провод;
• Используйте только оригинальную пасту КВТ - аналоги могут иметь другую составляющую и не обеспечивать нужную проводимость;
• Выбирайте матрицу для пресса, которая точно соответствует размеру гильзы - некорректная форма прессования снижает прочность соединения;
• После опрессовки проверьте соединение на отсутствие трещин и неплотного прилегания - при необходимости замените гильзу;
• Защитите место соединения термоусаживаемой трубкой или бандажом - это продлит срок службы и повысит безопасность.
