Пресс гидравлический ручной ПГРс-400у ПРОФИ 35-400 мм² КВТ 54721

Пресс гидравлический ручной ПГРс-400у серия ПРОФИ от бренда КВТ - надёжный инструмент для опрессовки кабельных концевых гильз в условиях электромонтажа. Комплект с набором матриц и кейсом обеспечивает готовность к работе сразу после распаковки.

Назначение и область применения

Пресс гидравлический ручной ПГРс-400у серия ПРОФИ предназначен для создания качественных соединений путём опрессовки медных и алюминиевых неизолированных трубчатых наконечников. Подходит для работ на объектах энергетики, ЖКХ, промышленном оборудовании и других сферах, где требуется надёжный контакт в силовых цепях. Инструмент особенно эффективен при монтаже кабелей сечением до 400 мм2.

Технические характеристики

• Тип привода: гидравлический
• Управление: ручное
• Диапазон сечений:
  • медные наконечники: 50–400 мм2
  • алюминиевые наконечники: 35–300 мм2
• Максимальное усилие: 13 тонн
• Наружный диаметр головки: 105 мм
• Размер створа между матрицами: 38 мм
• Вес инструмента: 5,90 кг
• Вес комплекта: 9,80 кг
• Общая длина: 630 мм
• Габариты кейса: 735×215×105 мм
• Материал корпуса: сталь
• Тип профиля матриц: шестигранный
• Цвет: серый/чёрный

Совместимость и монтаж

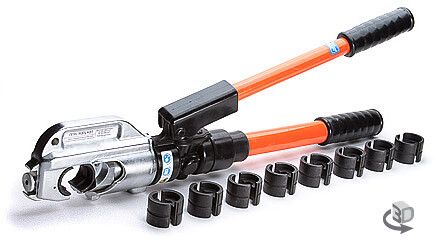

Пресс гидравлический ручной ПГРс-400у серия ПРОФИ работает с набором из 9 сменных матриц, которые обеспечивают точную формовку различных типов наконечников. Для замены матриц достаточно вынуть фиксирующий болт и установить нужную - процесс занимает менее минуты. С-образная вращающаяся головка позволяет удобно ориентировать инструмент даже в труднодоступных местах. Автоматический возврат поршня ускоряет рабочий цикл: после завершения опрессовки поршень сам возвращается в исходное положение.

Безопасность и стандарты

Пресс оснащён механизмом автоматического сброса давления (АСД), который предотвращает перегрузку системы при достижении максимального усилия. Это снижает риск повреждения матриц и самого инструмента. Ручной сброс давления осуществляется поворотом рукоятки - оператор контролирует процесс вручную. Конструкция соответствует требованиям безопасности при использовании в электроустановках до 1000 В.

Преимущества

• Двухскоростная гидравлическая помпа: быстрый ход поршня для начального перемещения, затем высокое давление для плотной опрессовки.
• Кованая стальная головка увеличивает долговечность и устойчивость к деформациям.
• Безлюфтовые матрицы с опорной полусферой обеспечивают равномерное распределение нагрузки и минимизируют риск повреждения жилы кабеля.
• Рукоятки из стекловолокна - лёгкие, эргоничные, не передают холод и не скользят в перчатках.
• Комплектация с прочным пластиковым кейсом - удобно транспортировать и хранить весь набор.

Ограничения применения

Пресс гидравлический ручной ПГРс-400у серия ПРОФИ не предназначен для работы с изолированными наконечниками, многожильными проводами без гильз или кабелями сечением более 400 мм2. Также он не рассчитан на постоянную работу в режиме «без отдыха» - рекомендуется делать паузу после 5–7 последовательных опрессовок для охлаждения гидросистемы. Не использовать в средах с температурой ниже -20C - гидравлическая жидкость теряет текучесть.

Примеры использования

• Подключение силовых кабелей к распределительным щитам в зданиях.
• Монтаж заземляющих контуров на подстанциях.
• Соединение алюминиевых шин в промышленных цехах.
• Работы на воздушных линиях электропередачи при замене ответвлений.

Практические советы

• Перед каждой опрессовкой проверяйте соответствие матрицы сечению наконечника - использование неверной матрицы приведёт к плохому контакту или разрушению гильзы.
• Не используйте матрицы с трещинами или значительным износом - они дают неравномерное давление.
• При работе с алюминием применяйте смазку на поверхности гильзы - это снижает усилие и продлевает срок службы матриц.
• После окончания работ всегда сбрасывайте давление вручную и храните пресс в кейсе - так сохранится герметичность гидросистемы.
• Убедитесь, что посадочный диаметр наконечника совпадает с внутренним размером матрицы - 38 мм створа требует точного подбора.
