Наконечник кабельный алюмомедный ТАМ 240-16-20, 240 мм2, M16 КВТ 60066

Наконечник кабельный алюмомедный ТАМ 240-16-20 для опрессовки (10 штук в упаковке) от бренда КВТ предназначен для надёжного соединения алюминиевых кабелей с медными шинами и клеммами. Этот тип наконечника обеспечивает безопасную передачу тока до 35 кВ, особенно там, где требуется переход от алюминиевой жилы к медному контакту.

Назначение и область применения

Наконечник кабельный алюмомедный ТАМ 240-16-20 для опрессовки используется для оконцевания алюминиевых многопроволочных и секторных кабелей, чтобы затем подключить их к медным контактам - например, на шинах распределительных устройств, автоматах, выключателях или силовых клеммах оборудования. Подходит для сталеалюминиевых проводов. Применяется в энергетике, на промышленных объектах, в подстанциях и при монтаже ЛЭП.

Технические характеристики

• Номинальное сечение: 240 мм2 - рассчитан на большие токовые нагрузки
• Диаметр отверстия: 16 мм - подходит для болтов M16
• Наружный диаметр: 28 мм - учтите при выборе изоляционных колпачков или крепления
• Номинальное напряжение: 35 кВ - допустимо использование в средневолновых сетях
• Материал: алюминий марки АД1 + медь марки М1 - сочетает хорошую проводимость меди и лёгкость алюминия
• Форма жилы: многопроволочная круглая / секторная - совместим с большинством современных кабелей
• Способ монтажа: опрессовка - требует специального инструмента
• Покрытие: без покрытия - не имеет антикоррозийного слоя, нуждается в защите при открытой установке
• Стандарт: ТУ 3449-043-97284872-2011 - соответствие российскому техрегламенту

Совместимость и монтаж

Наконечник кабельный алюмомедный ТАМ 240-16-20 для опрессовки совместим с кабелями, имеющими сечение 240 мм2 и внешний диаметр, соответствующий внутреннему каналу 16 мм. Для секторных жил рекомендуется предварительно скруглить их набором матриц НМ-300 С (КВТ) - так достигается равномерное давление при опрессовке. Установка выполняется только с помощью пресс-клещей, подходящих по размеру и усилию для данного типа наконечника. Не используйте клещи с малым усилием - риск плохого контакта и перегрева.

Особенности конструкции

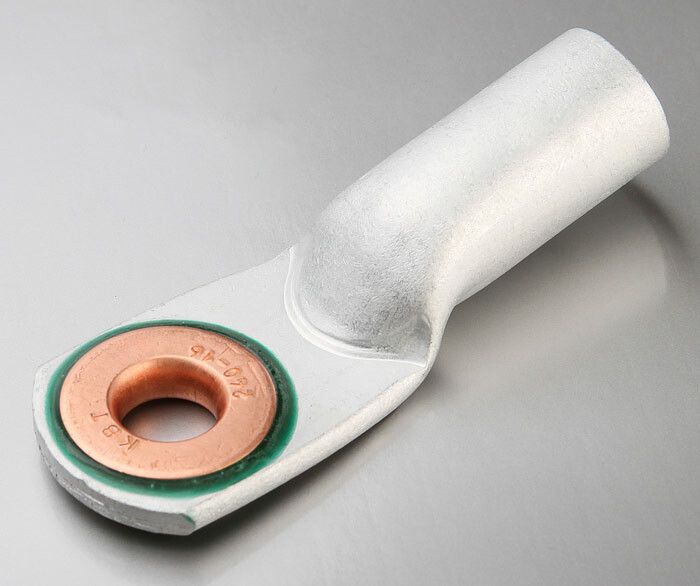

Конструкция наконечника включает два материала: алюминиевый корпус для соединения с кабелем и медное кольцо для контакта с клеммой. Между ними расположен герметичный шов - залит высокотемпературный эпоксидный компаунд, который исключает попадание влаги и предотвращает электрохимическую коррозию на границе металлов. Это повышает долговечность соединения в условиях повышенной влажности или температурных перепадов.

Преимущества

• Герметизация стыка снижает риск окисления алюминия - продлевает срок службы соединения
• Соответствие европейским нормам - гарантирует качество сборки и надёжность
• Совпадение геометрии с ГОСТ 9581 - позволяет использовать с проверенным оборудованием и инструментом
• Поддержка сталеалюминиевых проводов - расширяет возможности применения
• Упаковка по 10 штук - удобна для крупных проектов и минимизирует потери при хранении

Ограничения применения

• Не предназначена для сварки - только опрессовка
• Без покрытия - не рекомендуется для открытых наружных установок без дополнительной защиты (например, термоусадки или изоляционных колпачков)
• Требуется точный подбор инструмента для опрессовки - некорректный пресс вызывает трещины или плохой контакт
• Не подходит для однопроволочных жил - только для многопроволочных и секторных
• Работает только с кабелями, соответствующими сечению 240 мм2 - нельзя использовать с меньшими или большими жилами

Примеры использования

• Подключение алюминиевого кабеля АС 240 к медной шине в распределительном щите 10 кВ
• Завершение сталеалюминиевого провода СИП-4 на входе в трансформаторную подстанцию
• Соединение фазного провода с клеммой автоматического выключателя в цеховой сети 35 кВ
• Монтаж ответвлений на воздушных линиях с использованием кабелей с секторными жилами

Практические советы

• Перед опрессовкой обязательно удалите оксидную плёнку с алюминиевой жилы - используйте наждак или специальную щётку
• Выбирайте пресс-клещи с матрицами, соответствующими ТУ 3449-043-97284872-2011 - для этого наконечника подойдут матрицы КВТ НМ-300
• Проверьте глубину запрессовки - она должна полностью закрывать канавку на наконечнике
• После монтажа обработайте место соединения термоусадочной трубкой или смазкой типа “Консистол” - даже без покрытия можно повысить долговечность
• Храните наконечники в сухом месте - алюминий чувствителен к влаге, особенно при длительном хранении
