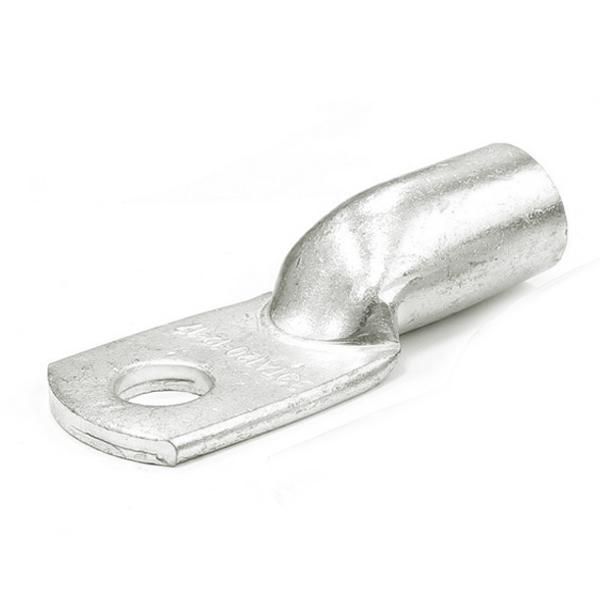

Наконечник кабельный ТА 240-20-20 опрес. ГОСТ 9581-80 алюм. TOKOV ELECTRIC TKE-TA-240-20-20

Наконечник кабельный ТА 240-20-20 опрессовочный алюминиевый ГОСТ 9581-80 от бренда TOKOV ELECTRIC предназначен для надёжного соединения алюминиевых кабелей сечением 240 мм2 с болтовыми контактами. Артикул tke-ta-240-20-20 соответствует требованиям ГОСТ 9581-80 и используется в силовых цепях промышленного оборудования.

Назначение и область применения

Наконечник ТА 240-20-20 применяется для оконцевания алюминиевых жил кабелей перед подключением к зажимам, шинам или аппаратам с резьбой М20. Подходит для установки на трансформаторах, распределительных щитах, коммутационных аппаратах и других устройствах, где требуется прочное и долговечное соединение. Часто встречается в энергетике, металлургии, на заводах с мощными электродвигателями.

Технические характеристики

• Материал: алюминий - легкий, хорошо проводит ток, устойчив к коррозии в нормальных условиях
• Номинальное сечение: 240 мм2 - рассчитан на кабели с алюминиевой жилой именно этого сечения
• Форма поперечного сечения: круглая / секторная - совместим с жилами обоих типов, обеспечивает плотную посадку
• Размер резьбы: М20 - подходит для болтов диаметром 20 мм
• Количество отверстий: одно - для фиксации одним болтом
• Цвет: естественный цвет алюминия - без покрытия, не окрашен

Совместимость и монтаж

Наконечник ТА 240-20-20 монтируется методом опрессовки специальным инструментом с матрицей, подходящей для алюминиевых наконечников сечения 240 мм2. Перед опрессовкой необходимо зачистить жилу до металлического блеска, удалить оксидную плёнку и нанести антиоксидантную пасту. После опрессовки проверьте качество соединения - не должно быть трещин, перекосов или выступов. Убедитесь, что посадочный диаметр гильзы соответствует внешнему диаметру жилы кабеля.

Безопасность и стандарты

Изготовлен в соответствии с ГОСТ 9581-80 - государственным стандартом на медные и алюминиевые наконечники. Соответствие гарантирует механическую прочность, электропроводность и безопасность при работе под нагрузкой. Наконечник не предназначен для использования в средах с высокой химической активностью или постоянным воздействием воды.

Преимущества

• Высокая электропроводность алюминия снижает потери при передаче тока
• Устойчивость к деформациям после опрессовки благодаря точному профилю
• Однократное крепление - минимум элементов, простота сборки
• Совместимость с большинством стандартных болтовых соединений М20

Ограничения применения

• Не использовать в условиях повышенной влажности без дополнительной герметизации - алюминий подвержен электрохимической коррозии
• Запрещено применять с медными жилами - возможна гальванопара и быстрое разрушение контакта
• Не рекомендован для частых демонтажей - опрессовка является одноразовым соединением
• Требуется точное соответствие сечения кабеля - использование с меньшим или большим сечением недопустимо

Примеры использования

• Подключение алюминиевого кабеля ААШв 240 мм2 к выводу силового трансформатора
• Присоединение фазного провода к шине в распределительном щите 10 кВ
• Соединение кабеля с зажимом автоматического выключателя на промышленном конвейере
• Монтаж заземления в цехах с высокими токами утечки

Практические советы

• Перед монтажом всегда используйте антиоксидантную смесь для алюминия - предотвращает образование изолирующего слоя оксида
• Выбирайте пресс-клещи с матрицей, указанной для 240 мм2 и алюминиевых наконечников - некорректный инструмент повредит соединение
• Проверяйте момент затяжки болта М20 - обычно 40–50 Нм; переусиливать нельзя - можно раздавить наконечник
• При замене старого наконечника - осмотрите поверхность контакта на предмет окисления; при необходимости зашлифуйте её
• Артикул tke-ta-240-20-20 - единственный вариант в линейке TOKOV ELECTRIC с такими параметрами; аналоги должны точно совпадать по ГОСТ 9581-80
