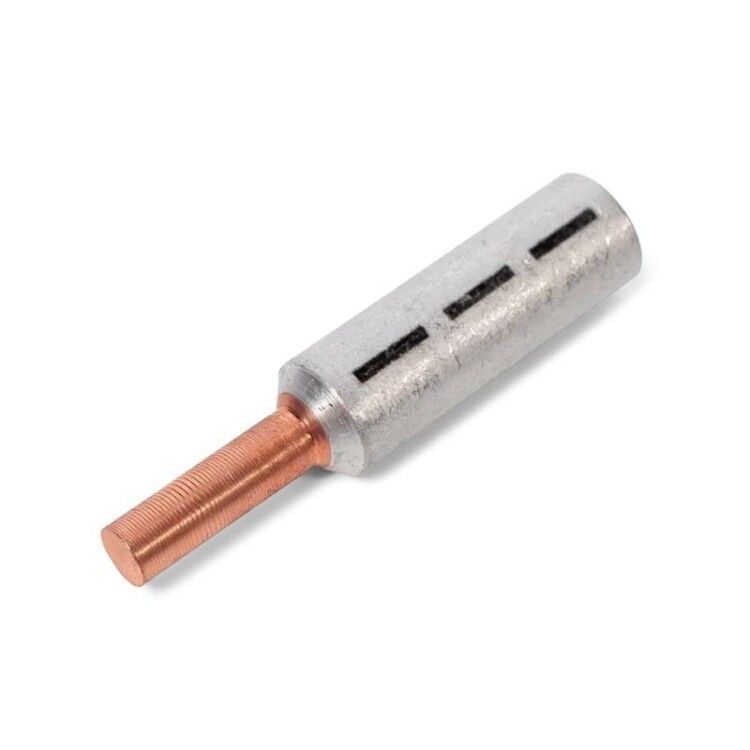

Наконечник кабельный штыревой алюмомедный НШАМ 240 (5 шт. в уп.) | 89239 КВТ

Наконечник кабельный штыревой алюмомедный НШАМ 240 от КВТ предназначен для надёжного оконцевания алюминиевых и сталеалюминиевых проводов сечением 240 мм2 с последующим подключением к клеммам автоматических выключателей и другим устройствам с узкими контактными зажимами. Благодаря комбинированной алюмомедной конструкции обеспечивает стабильный электрический контакт даже при работе с проводами СИП.

Назначение и область применения

Наконечник кабельный штыревой алюмомедный НШАМ 240 используется для оконцевания алюминиевых и сталеалюминиевых проводов перед подключением к оборудованию с компактными клеммами - например, автоматическим выключателям, рубильникам, контакторам. Особенно эффективен при прямом подключении проводов СИП без переходников и дополнительных элементов. Применяется в распределительных устройствах, на подстанциях, в линиях электропередачи и на объектах ЖКХ, где используются алюминиевые силовые кабели.

Технические характеристики

• Номинальное поперечное сечение: 240 мм2 - соответствует крупным алюминиевым проводам, используемым в высокотоковых цепях
• Материал: алюминий марки АД1 и медь марки М1 - обеспечивает хорошую проводимость и коррозионную стойкость
• Форма поперечного сечения: круглая/секторная - совместим с проводами как округлой, так и секторной формы, включая многожильные и одножильные
• Рабочее напряжение: до 1 кВ - допустимо использование в сетях до 1000 В переменного тока
• Соединение частей: фрикционная сварка - создаёт молекулярный контакт между алюминием и медью, исключает окисление на границе материалов
• На трубной части нанесена разметка - указывает точное положение и количество необходимых опрессовок для надёжного соединения

Совместимость и монтаж

Наконечник кабельный штыревой алюмомедный НШАМ 240 совместим с проводами из сталеалюминиевого или алюминиево-стального исполнения, имеющими сечение 240 мм2. Для установки требуется специальный пресс-клещи с матрицей, подходящей для данного типа наконечника. Убедитесь, что глубина захода провода в трубку полностью соответствует разметке - это гарантирует механическую прочность и минимальное переходное сопротивление. Подключается напрямую к клеммам с шириной до 15–18 мм, типичным для бытовых и промышленных автоматов.

Безопасность и стандарты

Наконечник кабельный штыревой алюмомедный НШАМ 240 изготовлен в соответствии с требованиями к качеству электротехнических изделий для силовых цепей. Соединение алюминия и меди методом фрикционной сварки исключает риск электрохимической коррозии, характерной для простых механических соединений. Работает в пределах нормативного напряжения до 1 кВ, что соответствует классу безопасности для распределительных систем низкого напряжения.

Преимущества

• Устраняет необходимость в переходниках при подключении СИП к автоматам - экономит время и снижает число потенциальных точек отказа
• Фрикционная сварка обеспечивает долговечный контакт между алюминием и медью - без ослабления со временем
• Разметка на трубке позволяет точно выполнять опрессовку - минимизирует риск брака при монтаже
• Высокая проводимость меди и легкость алюминия дают оптимальное сочетание для мощных нагрузок

Ограничения применения

• Не предназначено для использования с медными проводами - только с алюминиевыми и сталеалюминиевыми
• Не рекомендуется применять в условиях постоянного воздействия открытого пламени или температур выше +80 C
• Подходит только для кабелей сечением 240 мм2 - нельзя использовать с меньшими или большими проводами
• Требует обязательного применения пресс-клещей; ручная затяжка болтом недопустима

Примеры использования

• Подключение СИП-4 к входному автомату в щите многоэтажного дома
• Оконцевание алюминиевой жилы 240 мм2 перед подключением к выходу силового автомата на промышленном конвейере
• Завершение алюминиевого кабеля в распределительном пункте 0,4 кВ
• Монтаж ввода питания в трансформаторную подстанцию с использованием сталеалюминиевого провода

Практические советы

• Перед опрессовкой удалите изоляцию с провода на длину, указанную разметкой на наконечнике - не более и не менее
• Обязательно проверьте соответствие диаметра провода и внутреннего канала наконечника - даже небольшая разница снижает надёжность
• Используйте только пресс-клещи с матрицей, рассчитанной именно для НШАМ 240 - другие матрицы могут повредить форму или не обеспечить нужное давление
• После монтажа проверьте механическую прочность соединения - попробуйте слегка покачать провод в наконечнике; люфт недопустим
• При замене старого наконечника - всегда осматривайте поверхность клеммы оборудования на предмет следов перегрева или окисления
