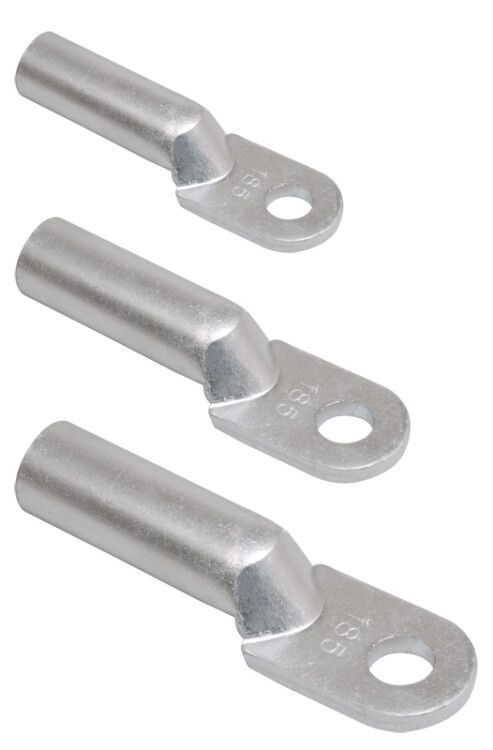

Наконечник алюминиевый DL-240мм (опрес.) IEK UNP10-240-21-16

Наконечник кабельный алюминиевый DL-240 опрессованный от IEK предназначен для надёжного соединения алюминиевых многожильных кабелей с зажимами оборудования через опрессовку. Артикул unp10-240-21-16 соответствует требованиям к высокотоковым соединениям в промышленной электроустановке.

Назначение и область применения

Наконечник кабельный алюминиевый DL-240 опрессованный используется для оконцевания алюминиевых жил сечением 240 мм2. Применяется там, где требуется прочное и долговечное соединение между кабелем и контактными элементами - например, на шинах распределительных щитов, контакторах, автоматических выключателях, трансформаторах и силовых установках.

Технические характеристики

• Номинальное сечение: 240 мм2 - подходит для мощных цепей с большими токами
• Материал: алюминий - легкий, устойчив к коррозии, совместим с алюминиевыми кабелями
• Внутренний диаметр: 16,25 мм - обеспечивает плотную посадку на жилу кабеля
• Наружный диаметр: 28 мм - влияет на габариты зажима, в который будет установлен наконечник
• Форма жилы: многопроволочная круглая / секторная - совместим с типичными алюминиевыми кабелями промышленного исполнения
• Способ монтажа: опрессовка - требует специального инструмента, создаёт герметичное и механически прочное соединение
• Цвет: серый - визуально отличает алюминиевые наконечники от медных
• Срок службы: 5 лет - гарантия работоспособности при соблюдении условий эксплуатации

Совместимость и монтаж

Наконечник DL-240 опрессованный совместим с алюминиевыми кабелями, имеющими жилу того же сечения (240 мм2) и внутренним диаметром около 16,25 мм. Для монтажа необходима опрессовка - использование пресс-клещей с матрицей, подходящей под размер наконечника. Убедитесь, что инструмент рассчитан на сечение до 240 мм2 и имеет правильную форму матрицы для алюминиевых наконечников. Недостаточно просто затянуть болтом - только опрессовка даёт гарантированную проводимость и механическую прочность.

Преимущества

• Высокая электропроводность алюминия при минимальном весе
• Устойчивость к окислению благодаря качественной поверхности
• Стандартный размер - легко найти замену или аналог
• Совместим с широким спектром промышленных зажимов и клеммных колодок
• Произведён брэндом IEK - известным производителем с контролируемым качеством

Ограничения применения

• Не применяется для медных кабелей - материал несовместим, возможна гальваническая коррозия
• Не рекомендован для мобильных или вибрационных систем без дополнительной фиксации - опрессовка не компенсирует постоянные механические нагрузки
• Срок службы 5 лет ограничен условиями окружающей среды: повышенная влажность, химические пары или перегрев снижают реальный срок
• Требуется точное соответствие диаметра жилы - отклонение более +-0,5 мм может привести к плохому контакту

Примеры использования

• Подключение алюминиевого кабеля АС 240 к шине в распределительном щите 10 кВ
• Соединение выхода силового трансформатора с алюминиевой шиной
• Завершение жилы кабеля перед подключением к контактору в цепях управления конвейером
• Монтаж в промышленных панелях, где используются алюминиевые провода из-за экономической целесообразности

Практические советы

• Перед опрессовкой зачистите жилу на длину, равную глубине гильзы наконечника - не больше и не меньше
• Используйте только пресс-клещи с матрицей, указанной для алюминиевых наконечников 240 мм2
• Проверьте после монтажа: наконечник не должен люфтить, а место опрессовки - иметь равномерную деформацию без трещин
• При использовании в условиях повышенной влажности или агрессивной среде - смажьте контактную поверхность антикоррозийной пастой
• Артикул unp10-240-21-16 - проверяйте его при заказе, чтобы избежать путаницы с медными аналогами
