Наконечник алюминиевый OptiKit L-DL-240-12 | 278153 КЭАЗ

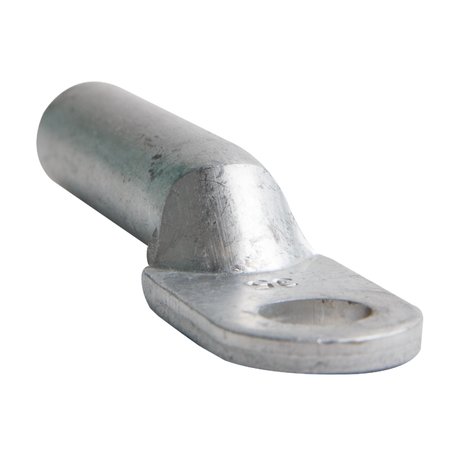

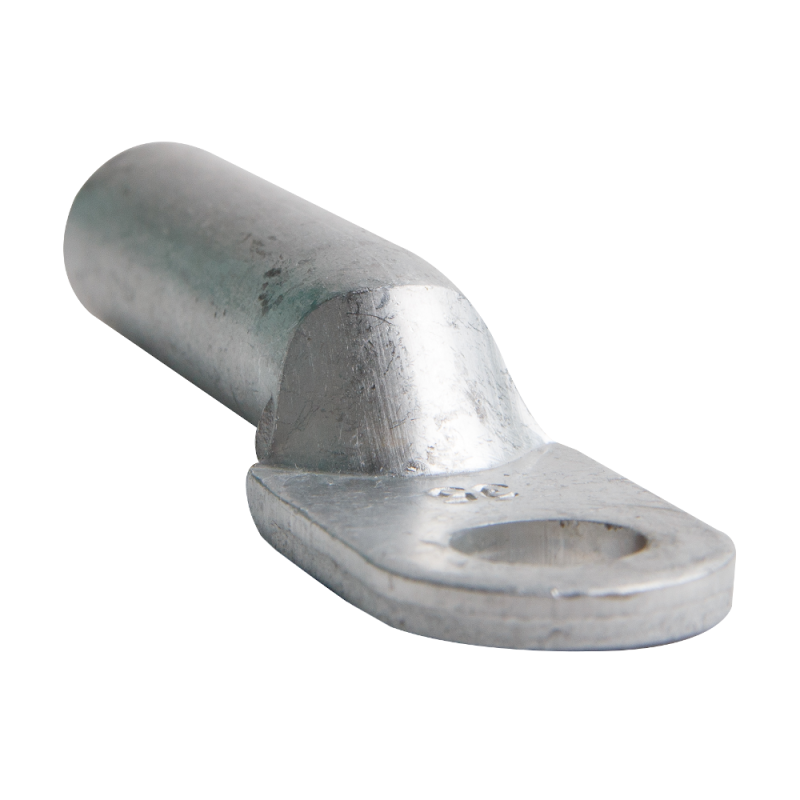

Наконечник алюминиевый L-DL-240-12 КЭАЗ предназначен для надёжного соединения алюминиевых проводов и кабелей сечением 240 мм2 через опрессовку. Применяется в распределительных устройствах до 10 кВ, особенно там, где важна устойчивость к перепадам температур и долговечность контакта. Артикул 278153 соответствует серии OptiKit L / C от КЭАЗ.

Назначение и область применения

Наконечник алюминиевый L-DL-240-12 КЭАЗ используется для оконцевания алюминиевых токоведущих жил после удаления изоляции. Подходит для монтажа в силовых соединениях высоковольтных систем - например, на шинах распределительных устройств, выводах трансформаторов, коммутационных аппаратах. Обеспечивает механическую прочность и электрический контакт при работе под нагрузкой до 10 кВ.

Технические характеристики

• Тип изделия: Наконечник
• Номинальное поперечное сечение: 240 мм2
• Диаметр отверстия: 12 мм
• Материал: Алюминий
• Номинальное напряжение: 10 кВ
• Рабочий температурный диапазон: от –40 C до +80 C
• Форма гильзы: Короткая
• Форма поперечного сечения: Круглое
• Покрытие: Без покрытия
• Цвет: Серый

Совместимость и монтаж

Наконечник алюминиевый L-DL-240-12 КЭАЗ совместим с алюминиевыми проводами и кабелями сечением от 16 до 300 мм2. Для установки требуется специальный пресс-клещи с матрицей, подходящей под форму и размер гильзы. Убедитесь, что зона зачистки провода соответствует длине гильзы - недостаточная зачистка снижает качество опрессовки. После опрессовки проверьте герметичность соединения: деформация должна быть равномерной, без трещин и выступов металла.

Безопасность и стандарты

Изделие соответствует требованиям к применению в сетях до 10 кВ. Отсутствие покрытия требует контроля условий эксплуатации - в условиях повышенной влажности или агрессивной среды рекомендуется дополнительная защита (например, термоусаживающая трубка или смазка типа Литол). Материал соответствует ГОСТ 9581-87 для алюминиевых сплавов, используемых в электромонтаже.

Преимущества

• Высокая теплопроводность алюминия обеспечивает минимальные потери при передаче тока.
• Короткая форма гильзы позволяет компактную сборку в ограниченном пространстве.
• Устойчивость к широкому диапазону температур делает изделие пригодным для использования вне помещений и в холодных регионах.
• Поддерживается серия OptiKit L / C - совместима с другими элементами системы от КЭАЗ для унифицированного монтажа.

Ограничения применения

• Не применяется для медных проводов - материал несовместим, возможна гальваническая коррозия.
• Отсутствие покрытия повышает риск окисления при длительной эксплуатации во влажной среде без защиты.
• Не предназначена для многократного демонтажа - опрессованное соединение является постоянным.
• Не использовать в местах с постоянными вибрациями без дополнительной фиксации - возможно ослабление контакта.

Примеры использования

• Присоединение алюминиевой жилы к выводу масляного выключателя в РУ 6–10 кВ.
• Завершение фазного провода на шине распределительного щита в подстанции.
• Монтаж ответвлений от воздушной линии 10 кВ к трансформаторному пункту.
• Соединение кабельных вводов в ячейках КРУ сечением 240 мм2.

Практические советы

• Перед опрессовкой обязательно зачистите жилу до металлического блеска - оксидная плёнка на алюминии препятствует хорошему контакту.
• Выбирайте пресс-матрицу точно по размеру: для 12 мм отверстия и 240 мм2 сечения нужна матрица, рассчитанная именно на этот тип наконечника.
• Проверяйте усилие опрессовки - слишком слабое давление вызывает плохой контакт, слишком сильное - повреждает металл.
• При использовании в открытых условиях (на столбах, в шкафах без герметизации) нанесите антиоксидантную смазку на поверхность контакта перед установкой болта.
• Артикул 278153 - единственный номер для заказа этого конкретного наконечника; другие модели с аналогичным сечением могут иметь другой диаметр отверстия.
