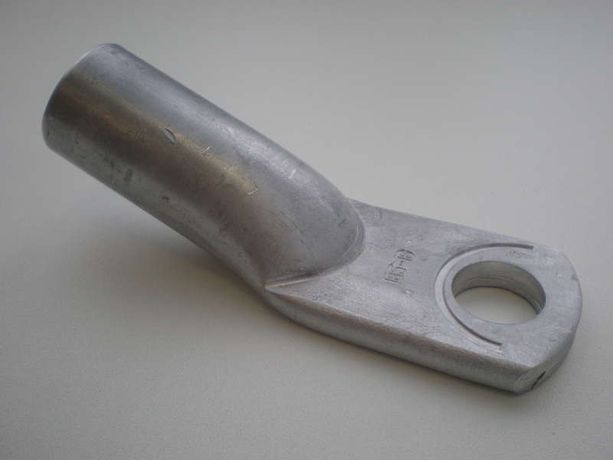

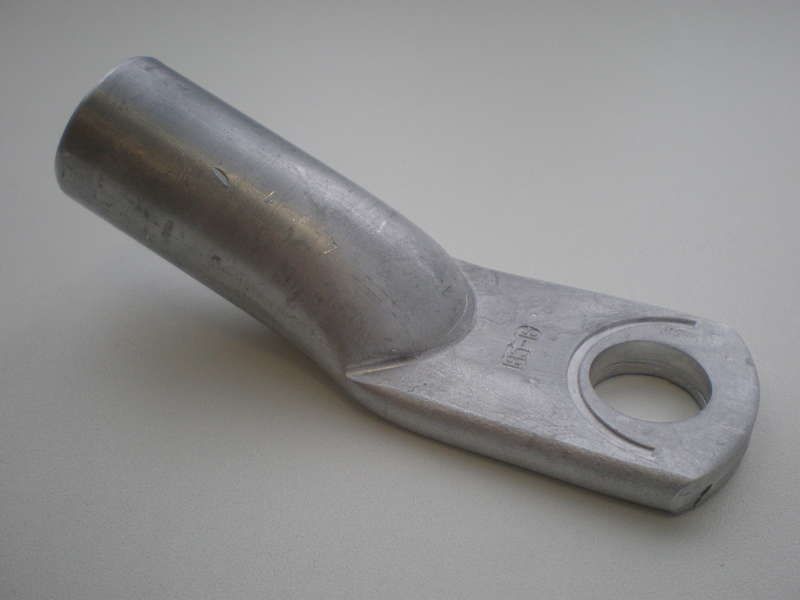

Наконечник алюминиевый ТА 185-16-19 УХЛ3 (опрес.) КЗОЦМ 5698

Наконечник алюминиевый ТА 185-16-19 УХЛ3 (опрессовочный) от КЗОЦМ предназначен для надёжного соединения алюминиевых кабельных жил с помощью опрессовки. Этот наконечник обеспечивает устойчивый электрический контакт даже в условиях экстремальных температур и повышенной влажности, что делает его подходящим для промышленных и внешних установок.

Назначение и область применения

Наконечник алюминиевый ТА 185-16-19 УХЛ3 (опрессовочный) используется для оконцевания однопроволочных и многопроволочных жил алюминиевых кабелей и проводов сечением 185 мм2. Применяется там, где требуется долговечное, невосприимчивое к коррозии соединение - например, на шинах распределительных устройств, заземлениях, силовых клеммах оборудования.

Технические характеристики

• Номинальное сечение: 185 мм2 - соответствует жилам кабеля указанного сечения;
• Диаметр отверстия: 17 мм - подходит для болтов или винтов диаметром до M16;
• Материал: технический алюминий марки АД1 - обеспечивает хорошую электропроводность и устойчивость к окислению;
• Форма поперечного сечения: круглая / секторная - совместима с большинством типов клемм и зажимов;
• Способ монтажа: опрессовка - требует специального инструмента для создания герметичного контакта;
• Герметичность: да - защищён от попадания влаги и пыли внутрь соединения;
• Диапазон рабочих температур: от -70 C до +45 C - работает в суровых климатических условиях, включая холодные регионы России;
• Степень защиты: IP67 - полностью защищён от пыли и временного погружения в воду;
• Исполнение: УХЛ3 - рассчитан на умеренный и холодный климат с возможностью эксплуатации под открытым небом.

Совместимость и монтаж

Наконечник алюминиевый ТА 185-16-19 УХЛ3 (опрессовочный) совместим с кабелями типа АС, А, ААБл, АПв и другими алюминиевыми проводами сечением 185 мм2. Для монтажа необходима гидравлическая или механическая опрессовка с матрицей, соответствующей размеру наконечника. После опрессовки рекомендуется проверить качество соединения - отсутствие трещин, равномерность деформации и плотное прилегание к жиле. Не допускается использование плоскогубцев или обычных клещей - это повредит контакт и снижает надёжность.

Безопасность и стандарты

Произведён в соответствии с требованиями ГОСТ 7385–87 и ГОСТ 23286–87. Соответствует нормам безопасности для электроустановок до 1000 В. Материал АД1 имеет сертификат качества на соответствие химическому составу и механическим свойствам. Наконечник не содержит свинца и других токсичных компонентов.

Преимущества

• Высокая электропроводность алюминия - минимизация потерь энергии при передаче тока;
• Устойчивость к коррозии благодаря герметичному исполнению и качественному покрытию;
• Легкий вес по сравнению с медными аналогами - удобство при транспортировке и монтаже на высоте;
• Работает в широком диапазоне температур - подходит для зимнего монтажа и эксплуатации в холодильных камерах;
• Совместим с системами автоматизации и силовым оборудованием - идеально для промышленных объектов.

Ограничения применения

• Не применяется для меди или медно-алюминиевых переходов - риск гальванической коррозии;
• Не рекомендован для частых вибраций без дополнительной фиксации - возможно ослабление контакта;
• Требует точного подбора инструмента для опрессовки - некорректная технология снижает срок службы;
• Не следует использовать выше +45 C - при более высоких температурах возрастает риск перегрева и ослабления металла.

Примеры использования

• Подключение алюминиевой шины к выводу трансформатора в распределительном пункте;
• Заземление металлоконструкций на открытых площадках (элеваторы, башни, тепловые станции);
• Соединение кабеля с клеммой двигателя в холодильных установках;
• Прокладка силового кабеля на железной дороге - в условиях постоянной влажности и перепадов температур.

Практические советы

• Перед монтажом зачистите жилу кабеля до голого металла - удалите оксидную плёнку с помощью щётки по алюминию;
• Выбирайте матрицу опрессовки точно по размеру наконечника - для ТА 185-16-19 используйте матрицу с номером, соответствующим 185 мм2;
• Проверьте посадочный диаметр отверстия (17 мм) перед установкой на болт - он должен свободно проходить, но не люфтить;
• После монтажа смажьте место соединения антикоррозийной пастой (например, Литол-24) - продлит срок службы в агрессивной среде;
• При замене старого наконечника - всегда проверяйте целостность жилы; повреждённые провода нельзя просто “заглушить” новым наконечником - нужна замена участка кабеля.
