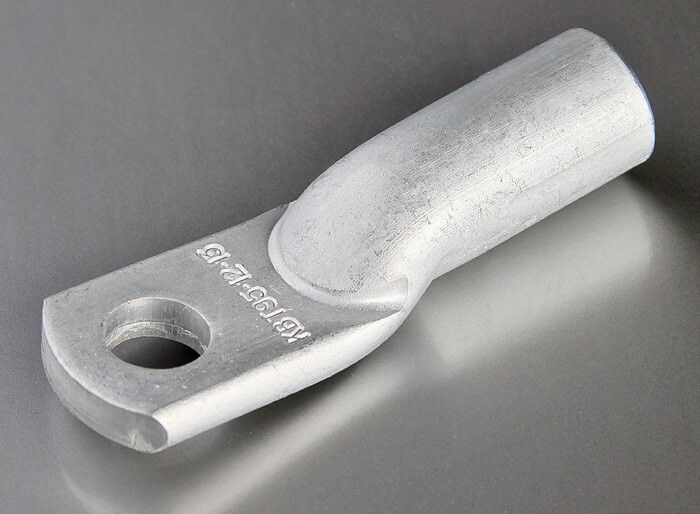

Наконечник алюминиевый ТА 185-16-19 (опрес.) (уп.25шт) КВТ 41432

Наконечник кабельный алюминиевый ТА 185-16-19 под опрессовку (25 шт/упак) от бренда КВТ предназначен для надёжного соединения алюминиевых кабелей с токоведущими элементами - шинами, зажимами, аппаратами. Этот тип наконечника применяют в распределительных устройствах высокого напряжения, особенно там, где важна долговечность контакта и соответствие ГОСТ.

Назначение и область применения

Наконечник кабельный алюминиевый ТА 185-16-19 используется для оконцевания многопроволочных алюминиевых жил сечением 185 мм2 методом опрессовки. Подходит для работы с сталеалюминиевыми проводами. Применяется в силовых сетях до 35 кВ: подстанциях, КРУ, трансформаторных пунктах, воздушных линиях, где требуется прочное и долговечное соединение без сварки.

Технические характеристики

• Номинальное сечение кабеля: 185 мм2
• Диаметр отверстия: 16 мм - соответствует стандартному размеру болтовых соединений
• Наружный диаметр: 26 мм
• Рабочее напряжение: до 35 кВ
• Материал: алюминий марки АД1 (высокоочищенный, хорошая проводимость)
• Форма жилы: совместим с круглой и секторной многопроволочной жилой
• Покрытие: без покрытия - не имеет антикоррозийного слоя
• Стандарт: ГОСТ 9581-80
• Количество в упаковке: 25 штук

Совместимость и монтаж

Наконечник кабельный алюминиевый ТА 185-16-19 монтируется исключительно методом опрессовки специальными клещами. Для правильного соединения:

• Жилу необходимо зачистить кордощёткой до металлического блеска
• На зачищенную жилу наносится проводящая контактная паста КВТ
• Внутренняя поверхность наконечника также обрабатывается пастой
• Жила заводится до упора, затем выполняется опрессовка
• Для секторных жил перед опрессовкой рекомендуется использовать набор матриц скругления НМ-300-C (КВТ)
• При подключении к медным шинам обязательно применять алюмомедные шайбы ШАМ - предотвращает гальваническую коррозию

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ 9581-80, что гарантирует механическую прочность и электрическую безопасность при работе в сетях до 35 кВ. Материал АД1 обеспечивает стабильную проводимость и минимальное тепловое сопротивление. Условия эксплуатации - внутри помещений и на открытых участках при соблюдении требований по изоляции и герметизации.

Преимущества

• Высокая проводимость благодаря использованию чистого алюминия АД1
• Совместимость с сталеалюминиевыми проводами - позволяет заменять старые решения без изменения проекта
• Чёткая стандартизация по ГОСТ - гарантированная взаимозаменяемость с другими комплектующими
• Оптимальный размер отверстия 16 мм - легко фиксируется на стандартных болтах
• Упаковка по 25 шт. - удобна для крупных объектов и партийной закупки

Ограничения применения

• Не предназначена для использования в условиях постоянного воздействия влаги без дополнительной защиты (например, термоусадочных трубок или корпусов)
• Без покрытия - подвержена окислению при длительном контакте с воздухом, особенно в агрессивной среде
• Не допускается установка на медные жилы - возможна электрохимическая коррозия
• Требует обязательного применения пасты КВТ и правильной подготовки жилы - игнорирование этих шагов снижает срок службы
• Не подходит для частых демонтажей - опрессовка является одноразовым соединением

Примеры использования

• Оконцевание алюминиевой жилы кабеля ВЛ-10/35 кВ перед подключением к изолятору
• Присоединение алюминиевого провода к медной шине в КРУ-10 кВ через алюмомедную шайбу
• Заводская сборка силового трансформатора с выводами из алюминиевого провода
• Обустройство заземляющих контуров в промышленных цехах с алюминиевыми шинами

Практические советы

• Перед монтажом всегда проверяйте соответствие диаметра отверстия (16 мм) размеру болта или зажима - не используйте переходники
• Не экономьте на пасте КВТ - её отсутствие увеличивает сопротивление контакта и риск перегрева
• Для секторных жил используйте матрицу НМ-300-C - это предотвратит повреждение проводников при опрессовке
• Храните наконечники в сухом месте - даже без покрытия они сохранят работоспособность, если не подвергаются конденсату
• При заказе учтите количество: одна упаковка содержит 25 штук - рассчитывайте запас на случай брака или потерь
