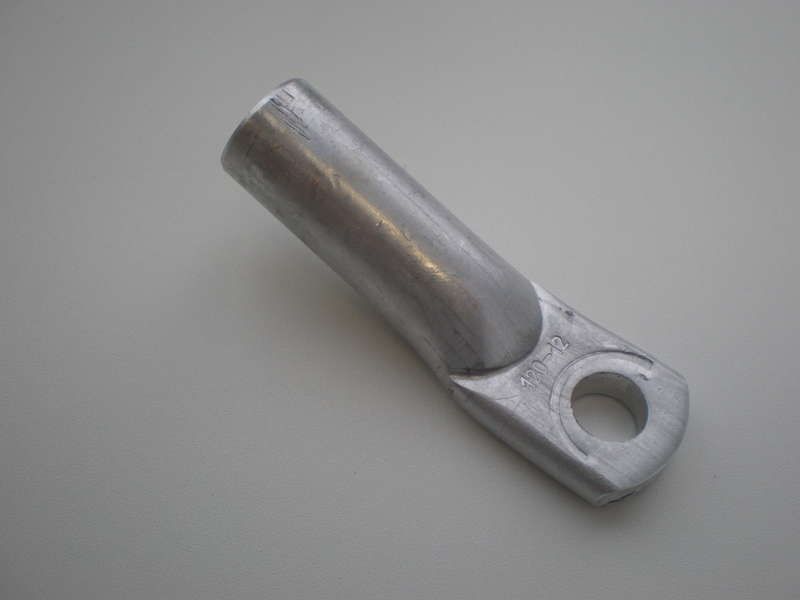

Наконечник алюминиевый ТА 120-12-14 УХЛ3 (опрес.) КЗОЦМ 5696

Наконечник алюминиевый ТА 120-12-14 УХЛ3 (опрессовочный) от КЗОЦМ предназначен для надёжного соединения алюминиевых кабелей сечением 120 мм2 через опрессовку. Продукт обеспечивает устойчивый электрический контакт в условиях экстремальных температур и повышенной влажности, применяется в промышленной электротехнике, на объектах энергообеспечения и в тяжёлых условиях эксплуатации.

Назначение и область применения

Наконечник алюминиевый ТА 120-12-14 УХЛ3 (опрессовочный) используется для оконцевания алюминиевых жил кабелей и проводов перед подключением к зажимам, шинам или другим элементам электрической цепи. Подходит для систем, где важна долговечность контакта и устойчивость к внешним воздействиям. Применяется в электроустановках промышленного оборудования, распределительных щитах, трансформаторных подстанциях, на железных дорогах и в других местах с высокими требованиями к надёжности соединений.

Технические характеристики

• Номинальное сечение кабеля: 120 мм2
• Диаметр отверстия: 13 мм - соответствует болтам M12
• Материал: технический алюминий марки АД1
• Способ монтажа: опрессовка (не требует пайки)
• Герметичность: да - защищает от попадания влаги и пыли внутрь соединения
• Рабочий температурный диапазон: от -70 C до +45 C
• Форма поперечного сечения: круглая / секторная - совместима с большинством типов клемм и зажимов

Совместимость и монтаж

Наконечник алюминиевый ТА 120-12-14 УХЛ3 (опрессовочный) совместим с кабелями и проводами из алюминия сечением 120 мм2. Для установки требуется специальный пресс-клещи с матрицей, подходящей под размер наконечника. Монтаж выполняется без нагрева - исключается повреждение изоляции. Герметичная конструкция снижает риск окисления контактов, особенно в условиях повышенной влажности. Перед опрессовкой рекомендуется зачистить жилу до металлического блеска и проверить глубину входа в гильзу - она должна полностью заполнить канал наконечника.

Безопасность и стандарты

Изделие изготовлено в соответствии с требованиями к качеству и безопасности для электротехнической продукции. Материал АД1 соответствует ГОСТ 13732, а форма и размеры - типовым нормам для алюминиевых наконечников. Наличие герметизации и устойчивость к перепадам температур позволяют использовать продукт в классах исполнения УХЛ3, что гарантирует работу в холодных и влажных регионах России.

Преимущества

• Высокая электропроводность алюминия - минимизирует потери мощности
• Устойчивость к коррозии благодаря герметичной конструкции
• Легче медных аналогов - удобнее транспортировать и монтировать
• Не требует пайки - быстрый и безопасный монтаж
• Поддерживает стабильный контакт при вибрациях и механических нагрузках

Ограничения применения

Наконечник алюминиевый ТА 120-12-14 УХЛ3 (опрессовочный) нельзя использовать для меди или медножильных кабелей - разница в коэффициентах теплового расширения вызывает ослабление контакта. Также не подходит для частых разъединений - опрессовка является одноразовой операцией. Температурный предел свыше +45 C недопустим - возможна деформация материала. Не следует применять в средах с постоянным воздействием кислот, щелочей или солёной воды без дополнительной защиты.

Примеры использования

• Подключение алюминиевой шины к выводу силового трансформатора
• Соединение фазного провода в распределительном щите на промышленном предприятии
• Монтаж заземляющего контура в условиях Арктики или Сибири
• Присоединение кабеля к клемме коммунального освещения на открытой площадке

Практические советы

• Выбирайте пресс-клещи с точной матрицей под 120 мм2 - некорректная опрессовка снижает срок службы
• Перед монтажом протирайте жилу спиртом - удаление оксидной плёнки увеличивает надёжность контакта
• Проверьте соответствие диаметра отверстия (13 мм) болту или зажиму - не используйте переходники
• Для длительной работы в сыром климате допускается нанести тонкий слой антиоксидантной пасты на жилу до опрессовки
• Храните наконечники в сухом месте - даже с герметизацией, длительное воздействие влаги может повредить поверхность
