Гильза соединительная ГА 120-14 УХЛ3 опрес. алюм. CuPRO КЗОЦМ 5796

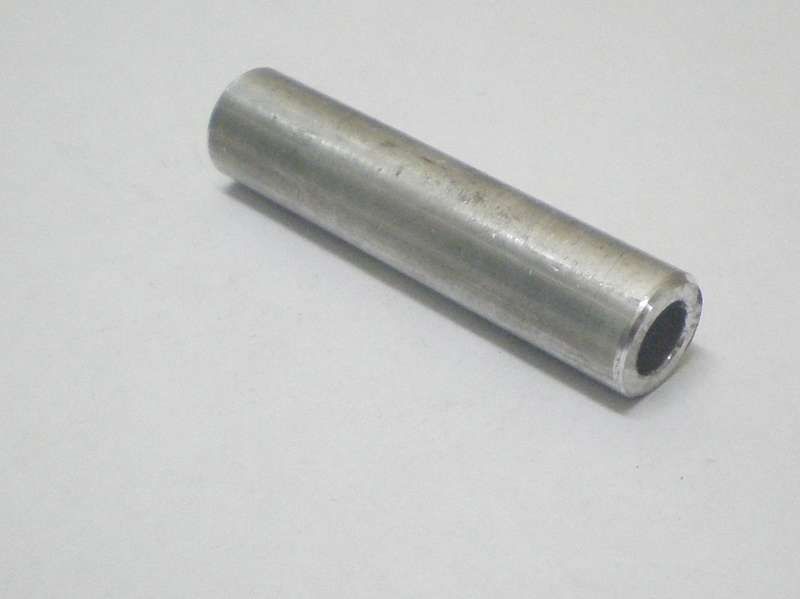

Гильза алюминиевая соединительная ГА 120-14 УХЛ3 (опрессовочная) от КЗОЦМ предназначена для надёжного соединения алюминиевых жил кабелей сечением 120 мм2 методом опрессовки. Применяется в силовых сетях до 30 кВ, особенно там, где важна устойчивость к перепадам температур и механическая нагрузка.

Назначение и область применения

Гильза ГА 120-14 УХЛ3 используется для создания постоянного электрического контакта между двумя алюминиевыми жилами кабеля или провода. Подходит для монтажа и ремонта силовых линий в распределительных устройствах, на подстанциях, в кабельных трассах и других объектах энергетической инфраструктуры. Обеспечивает герметичное и долговечное соединение без необходимости сварки или болтовых зажимов.

Технические характеристики

• Номинальное сечение жил: 120 кв.мм
• Материал: технический алюминий марки АД1
• Форма поперечного сечения: круглая / секторная - совместима с жилами обоих типов
• Рабочее напряжение: до 30 кВ
• Способ монтажа: опрессовка специальными клещами
• Диапазон рабочих температур: от -70 C до +45 C
• Тип исполнения: УХЛ3 - для умеренного и холодного климата, с повышенной влаго- и пылезащитой

Совместимость и монтаж

Гильза ГА 120-14 УХЛ3 рассчитана исключительно на алюминиевые жилы. Для соединения требуется использование пресс-клещей с матрицей, соответствующей размеру гильзы. Диаметр гильзы подобран так, чтобы обеспечить плотное прилегание к жиле после опрессовки - не допускается использование гильз меньшего или большего сечения. Перед монтажом необходимо зачистить жилы от оксидной плёнки и смазать поверхность контактной пастой. После опрессовки рекомендуется проверить качество соединения визуально и по усилию сжатия.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ 7385-2014 «Гильзы соединительные алюминиевые». Материал АД1 обеспечивает низкое сопротивление переходного контакта и устойчивость к электрохимической коррозии. Температурный диапазон (-70…+45 C) гарантирует сохранение механической целостности даже в суровых климатических условиях. Напряжение 30 кВ указывает на класс изоляционной безопасности - гильза не является изолирующим элементом, поэтому требует последующей термоусадки или другой защиты.

Преимущества

• Высокая электропроводность благодаря материалу АД1 - потери мощности минимальны
• Устойчивость к коррозии и внешним воздействиям - срок службы более 25 лет при правильной установке
• Легкость материала - удобство транспортировки и монтажа на высоте или в труднодоступных местах
• Пластичность алюминия - позволяет выдерживать вибрацию и динамические нагрузки без растрескивания
• Отсутствие необходимости в дополнительных компонентах - только пресс и паста

Ограничения применения

• Не применяется для меди - возможна гальванопара и быстрая коррозия
• Не предназначен для работы при температурах выше +45 C - риск снижения механической прочности
• Не заменяет изоляцию - обязательна последующая защита (термоусадка, бандаж, рукав)
• Не подходит для многожильных кабелей с большим количеством тонких проволочек - требуется предварительная уплотненная подготовка жил
• Не рекомендуется для открытой прокладки без кожуха - прямое UV-воздействие и осадки могут повредить поверхность

Примеры использования

• Соединение фазных жил в воздушных ЛЭП 10–30 кВ
• Ремонт повреждённых участков кабеля в подземных канализациях
• Подключение кабелей к шинным системам на подстанциях
• Обустройство соединений в промышленных цехах с высокими вибрациями (конвейеры, насосы)
• Монтаж в холодных регионах - Сибирь, Дальний Восток, Урал

Практические советы

• Выбирайте гильзу точно по сечению жилы - 120 мм2 - не используйте «на глаз» или с запасом
• Перед опрессовкой всегда зачищайте жилы до металлического блеска и наносите контактную пасту
• Используйте пресс с матрицей, указанной производителем для модели ГА 120-14
• После опрессовки проверьте глубину вдавливания - она должна соответствовать норме в паспорте пресса
• Защищайте место соединения термоусадочной трубкой с клеевым слоем - это продлит срок службы и повысит безопасность
• Храните гильзы в сухом месте - хотя они устойчивы к влаге, длительное воздействие воды может вызвать поверхностную оксидацию
