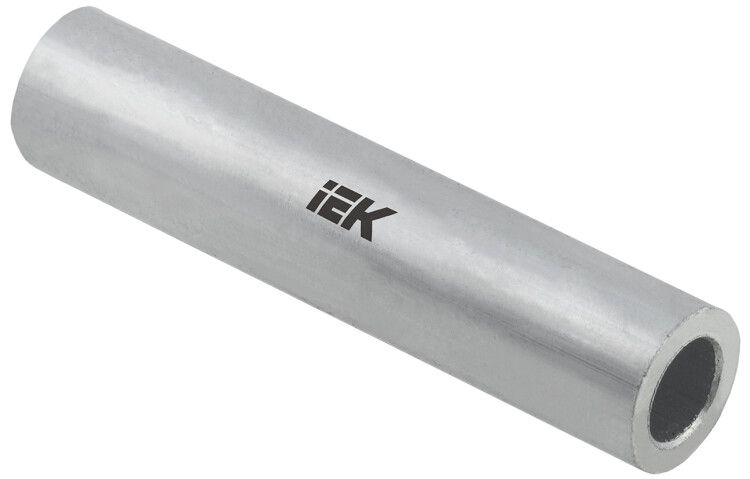

Гильза алюминиевая ГА 120-14 ГОСТ 23469.2 | UGL11-120-14 IEK

Гильза алюминиевая ГА 120-14 ГОСТ 23469.2 от бренда IEK - это надёжный соединительный элемент для алюминиевых кабелей с поперечным сечением 120 мм2, рассчитанный на напряжение до 10 000 В. Применяется в силовых сетях при монтаже и ремонте кабельных линий методом опрессовки.

Назначение и область применения

Гильза алюминиевая ГА 120-14 ГОСТ 23469.2 используется исключительно для создания постоянных соединений между алюминиевыми многожильными проводами и кабелями. Подходит для работы в распределительных устройствах, трансформаторных подстанциях, воздушных и кабельных линиях электропередачи. Не предназначен для соединения медных проводов или участков с осевой нагрузкой.

Технические характеристики

• Поперечное сечение: 120 мм2 - соответствует кабелям с таким сечением алюминиевой жилы;
• Рабочее напряжение: 10 000 В - допустимо применение в высоковольтных сетях до 10 кВ;
• Материал: электротехнический алюминий - обеспечивает хорошую проводимость и устойчивость к окислению;
• Способ монтажа: опрессовка - требует специального пресс-клещей и матриц;
• Форма жилы: многопроволочная круглая или секторная - совместима с обоими типами;
• Цвет: серый - визуально отличает от медных аналогов;
• Срок службы: 30 лет - при соблюдении условий монтажа и эксплуатации.

Совместимость и монтаж

Гильза алюминиевая ГА 120-14 ГОСТ 23469.2 совместима только с алюминиевыми кабелями и проводами того же сечения. Для правильной установки необходимо:

• Зачистить изоляцию на длину, равную глубине гильзы (обычно 50–60 мм);
• Удалить оксидную плёнку с жилы с помощью металлической щётки;
• Нанести контактную пасту для алюминия перед опрессовкой;
• Использовать пресс-клещи с матрицей, подходящей под размер гильзы - не менее двух отпечатков по всей длине;
• Не допускать перекоса жил при введении в гильзу - это снижает механическую прочность соединения.

Безопасность и стандарты

Гильза алюминиевая ГА 120-14 ГОСТ 23469.2 изготовлена в соответствии с требованиями ГОСТ 23469.2, что гарантирует соответствие нормам безопасности для электроустановок до 10 кВ. Материал соответствует требованиям к электротехническому алюминию (по ГОСТ 13732). Соединение не выделяет токсичных веществ при нагреве и не поддерживает горение.

Преимущества

• Высокая электропроводность - потери энергии минимальны благодаря чистому алюминию;
• Стойкость к коррозии - материал не подвержен быстрому окислению при наличии пасты;
• Долговечность - срок службы 30 лет при правильном монтаже;
• Совместимость с промышленными пресс-клещами - легко интегрируется в существующие технологии монтажа;
• Серый цвет - позволяет быстро отличить от медных гильз, предотвращая ошибки при сборке.

Ограничения применения

• Не применяется для соединения меди и алюминия - требуется переходная гильза;
• Не рекомендуется использовать там, где возможна осевая нагрузка (натяжение кабеля) - гильза не воспринимает механическое растяжение;
• Не подходит для кабелей с сечением меньше или больше 120 мм2 - риск перегрева или слабого контакта;
• Требует точного соблюдения технологического процесса - неквалифицированная опрессовка приводит к повышенному сопротивлению и перегреву.

Примеры использования

• Соединение фазных жил кабеля ААБл 3×120 в распределительной камере;
• Объединение ответвлений от магистральной ЛЭП 6(10) кВ;
• Ремонт повреждённого участка алюминиевого кабеля в подземной трассе;
• Подключение к шинам распределительного устройства на подстанции.

Практические советы

• Перед монтажом проверьте внутренний диаметр гильзы - он должен свободно принимать зачищенную жилу без зазора;
• Используйте только пасту, предназначенную для алюминия (например, КТ-88 или аналоги) - обычная смазка вызывает окисление;
• После опрессовки проверьте качество соединения: отсутствие трещин, ровные отпечатки, плотное прилегание жил;
• При работе в условиях повышенной влажности дополнительно герметизируйте место соединения термоусадочной трубкой;
• Гильза алюминиевая ГА 120-14 ГОСТ 23469.2 от IEK имеет артикул ugl11-120-14 - сверьте его при заказе, чтобы избежать замены на другую модель.
