Гильза кабельная алюмомедная ГАМ 120/95 - 50559 КВТ

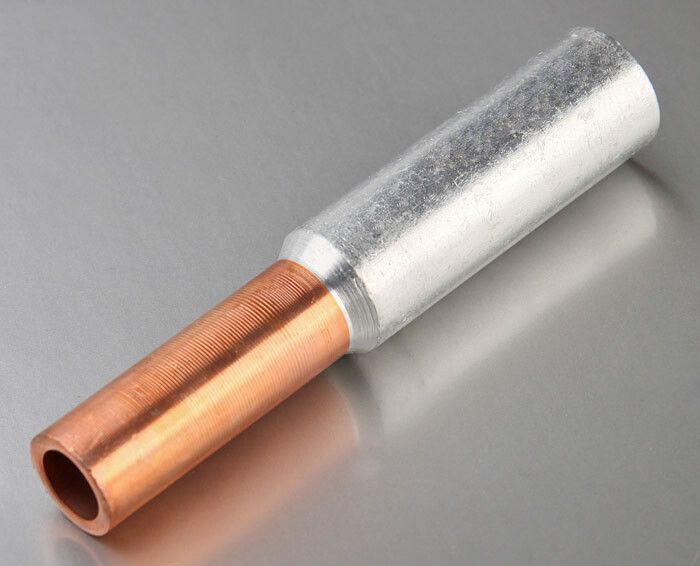

Гильза кабельная алюмомедная под опресовку ГАМ 120-95 от КВТ предназначена для надёжного соединения алюминиевых и медных жил кабелей с помощью опрессовки. Применяется в силовых сетях до 15 кВ, особенно там, где требуется переход между разными металлами без потери проводимости - например, при подключении алюминиевого ввода к медному кабелю внутри распределительного щита.

Назначение и область применения

Гильза ГАМ 120-95 используется исключительно для соединения алюминиевой и медной жил кабелей методом опрессовки. Подходит для работы в высоковольтных системах до 15 кВ, в том числе при прокладке кабелей в траншеях, коллекторах, камерах и на подстанциях. Часто применяется при реконструкции старых линий, где необходимо заменить алюминиевые участки на медные без изменения токовой нагрузки.

Технические характеристики

• Материал: алюминий марки АД1 и медь марки М1
• Номинальное сечение меди: 95 мм2
• Номинальное сечение алюминия: 120 мм2
• Номинальное напряжение: 15 кВ
• Форма жил: многопроволочные круглые или секторные
• Наружный диаметр: 19–23 мм
• Внутренний диаметр: 13,5×15 мм (два канала для разных жил)
• Способ монтажа: опрессовка специальным пресс-клещами
• Покрытие: без изоляции и антикоррозийного слоя
• Нормативный документ: ТУ 3449-017-59861269-2004

Совместимость и монтаж

Гильза ГАМ 120-95 совместима только с жилами соответствующего сечения: алюминиевыми 120 мм2 и медными 95 мм2. Для монтажа необходимы пресс-клещи с матрицей, подходящей под внешний диаметр гильзы (19–23 мм). Перед опрессовкой жилы должны быть зачищены, очищены от оксидов и равномерно вставлены в свои каналы - алюминиевая жила в широкую часть, медная - в узкую. Глубина захода контролируется внутренней перегородкой. После опрессовки проверьте качество соединения: отсутствие трещин, плотное прилегание, равномерная деформация гильзы.

Особенности конструкции

Гильза ГАМ 120-95 выполнена цельной конструкцией без сварных швов - это исключает риск образования гальванической пары между алюминием и медью. Медная и алюминиевая части соединены методом фрикционной сварки, что обеспечивает молекулярную связь и минимальное переходное сопротивление. Внутренняя перегородка служит двойной функцией: она задаёт точную глубину вставки жил и препятствует проникновению влаги или масла в зону контакта, повышая долговечность соединения.

Преимущества

• Стабильный контакт между разнородными металлами благодаря фрикционной сварке
• Исключение гальванической коррозии за счёт цельной конструкции
• Переход с большего сечения алюминия на меньшее сечение меди без снижения допустимой токовой нагрузки
• Высокая механическая прочность после опрессовки
• Подходит для постоянной эксплуатации в условиях повышенной влажности и температурных перепадов

Ограничения применения

• Не предназначен для использования в цепях переменного тока выше 15 кВ
• Не имеет собственной изоляции - требует последующей термоусадки или изолирующей ленты
• Не подходит для однопроволочных жил - только для многопроволочных круглых или секторных
• Работает только при правильной опрессовке; некачественный пресс не гарантирует надёжность
• Запрещено использовать в местах с возможным механическим воздействием без защиты (например, открытая прокладка без труб или коробов)

Примеры использования

• Соединение алюминиевого кабеля ВВГ-А 120 мм2 с медным кабелем ВВГ 95 мм2 в распределительной камере
• Переход от алюминиевого ввода в здание к медному кабелю, идущему к автоматическому выключателю
• Ремонт повреждённого соединения в кабельной линии 10 кВ с использованием существующих алюминиевых и медных жил
• Обустройство ответвлений в подземных кабельных трассах, где нельзя применить болтовые соединения

Практические советы

• Выбирайте пресс-клещи с матрицей, указанной производителем для гильз ГАМ - неверный инструмент приведёт к плохому контакту
• Перед установкой протирайте жилы спиртом, чтобы удалить оксидную плёнку - особенно важно для алюминия
• Проверяйте соответствие сечения: алюминиевый кабель 120 мм2 должен точно входить в широкую часть, медный 95 мм2 - в узкую
• После опрессовки обязательно изолируйте место соединения термоусадочной трубкой или несколькими слоями изоленты
• Храните гильзы в сухом месте - хотя они не боятся влаги, окисление жил перед монтажом снижает качество соединения
• Упаковка содержит 10 штук - удобна для крупных работ, но не рассчитана на единичные ремонты
