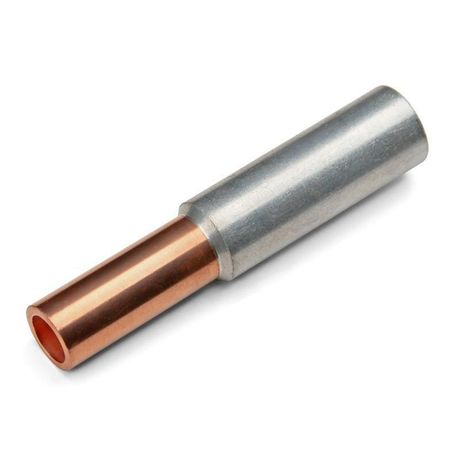

Гильза кабельная алюмомедная ГАМ 120/70 (10 шт/упак) | 90848 КВТ

Гильза кабельная алюмомедная ГАМ 120/70 от КВТ предназначена для надёжного соединения алюминиевой и медной жил кабеля методом опрессовки. Применяется в силовых сетях до 10 кВ, особенно там, где требуется переход между материалами без потери проводимости и долговечности.

Назначение и область применения

Гильза кабельная алюмомедная ГАМ 120/70 используется для создания постоянного электрического контакта между алюминиевыми и медными жилами кабелей. Подходит для монтажа в распределительных устройствах, кабельных муфтах, ответвлениях и соединениях в воздушных и кабельных линиях. Особенно актуальна при замене старых алюминиевых линий на современные медные участки без изменения токовой нагрузки.

Технические характеристики

• Номинальное сечение медной части: 70 мм2
• Номинальное сечение алюминиевой части: 120 мм2
• Рабочее напряжение: до 10 кВ
• Материал: алюминий марки АД1, медь марки М1
• Форма поперечного сечения: круглая / секторная - совместима с жилами обоих типов
• Совместимость с кабелями из сплава алюминия: да
• Конструкция: цельная, несварная, с внутренней перегородкой

Совместимость и монтаж

Гильза ГАМ 120/70 рассчитана на опрессовку специальным пресс-клещами с матрицами, соответствующими размерам гильзы. Для правильного монтажа:

• Зачистите жилы кабеля на длину, указанную производителем - внутренняя перегородка обеспечивает точный заход: алюминиевую жилу - до упора в перегородку, медную - после неё.
• Используйте только пресс-клещи с подходящей формой матриц - круглые для круглых жил, секторные - для секторных.
• Не допускайте повреждений изоляции и загрязнения поверхностей жил перед опрессовкой.
• После опрессовки проверьте прочность соединения - деформация должна быть равномерной, без трещин и зазоров.

Безопасность и стандарты

Гильза ГАМ 120/70 выполнена по требованиям, обеспечивающим безопасность в высоковольтных системах. Метод фрикционной сварки меди и алюминия исключает образование гальванической пары, что снижает риск коррозии и нагрева в месте соединения. Напряжение до 10 кВ позволяет применять её в распределительных сетях среднего класса. Соответствие материалам АД1 и М1 гарантирует стабильную проводимость и механическую прочность.

Преимущества

• Цельная конструкция без сварных швов - выше надёжность и срок службы.
• Перегородка внутри гильзы одновременно регулирует глубину захода жил и служит масляным стопором - предотвращает вытекание пропитывающего состава в кабельных муфтах.
• Фрикционная сварка создаёт молекулярный контакт между металлами - минимизирует переходное сопротивление.
• Поддерживает токовую нагрузку даже при переходе с большего сечения алюминия (120 мм2) на меньшее медное (70 мм2) - экономит место и вес в компактных соединениях.

Ограничения применения

• Не применяется для соединения жил с напряжением выше 10 кВ - требует использования более мощных решений.
• Не предназначен для работы в условиях постоянного воздействия открытого пламени или экстремальных температур (выше +90C).
• Не рекомендуется использовать в местах с частыми вибрациями без дополнительной фиксации - возможен люфт жил.
• Требует обязательной опрессовки - скручивание или пайка недопустимы.

Примеры использования

• Соединение алюминиевого кабеля ААШв 120 мм2 с медным кабелем ВВГнг-Ls 70 мм2 в распределительном щите.
• Монтаж ответвления от алюминиевой ЛЭП к медному вводу в здание.
• Ремонт или модернизация старой сети - замена алюминиевых участков на медные без полной замены кабеля.
• Сборка кабельных муфт типа КВТ-КМ для кабелей 6–10 кВ.

Практические советы

• Выбирая гильзу, всегда сверяйте сечение жил - ГАМ 120/70 подходит именно для 120 мм2 алюминия и 70 мм2 меди. Перепутать нельзя - это влияет на нагрев и безопасность.
• Проверяйте наличие сертификатов качества на партию - продукция КВТ имеет документацию, подтверждающую соответствие ГОСТ и ТУ.
• При работе в сыром помещении или на улице используйте термоусадочные трубки поверх опрессованной гильзы - усиливается герметичность.
• Не храните гильзы в условиях повышенной влажности - хотя они защищены от коррозии, длительный контакт с водой может повлиять на качество материалов.
