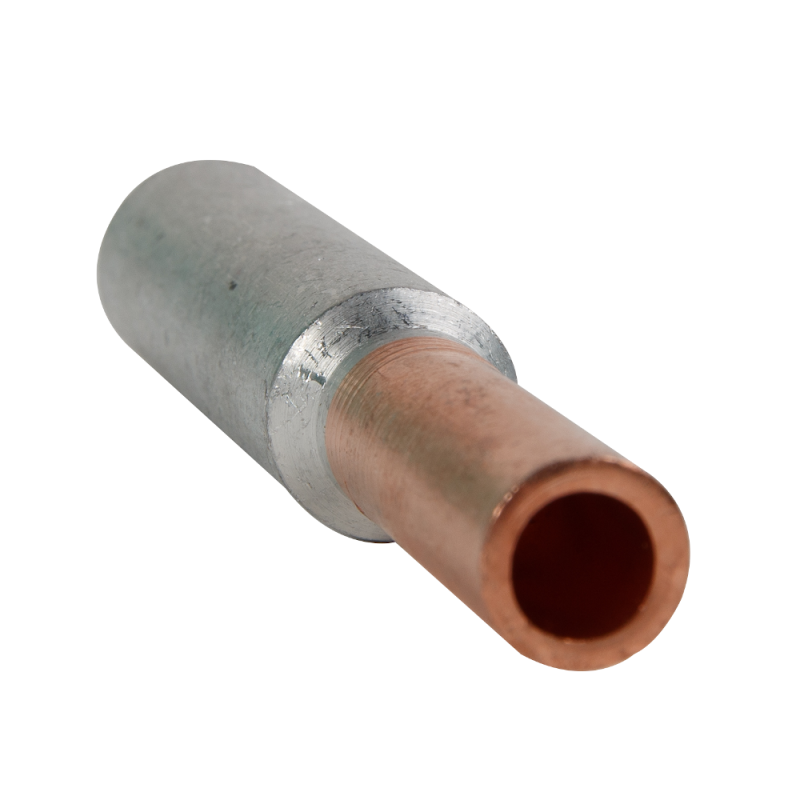

Гильза алюмомедная OptiKit C-GTL-120/149 | 278203 КЭАЗ

Гильза алюмомедная OptiKit C-GTL-120/150, C-GTL-120/149 КЭАЗ предназначена для надёжного соединения алюминиевых и медных токоведущих жил в кабельных сетях до 10 кВ. Применяется там, где требуется исключить контакт разнородных металлов, предотвращая перегрев и аварии.

Назначение и область применения

Гильза алюмомедная OptiKit C-GTL-120/150, C-GTL-120/149 КЭАЗ используется для соединения алюминиевой жилы сечением до 149 мм2 с медной жилой сечением от 16 до 185 мм2. Подходит для монтажа в распределительных устройствах, на опорах ЛЭП, в кабельных муфтах и при присоединении оборудования к силовым кабелям. Особенно актуальна в старых сетях, где необходимо заменить алюминиевые участки на медные без полной реконструкции.

Технические характеристики

• Тип изделия: гильза алюмомедная
• Номинальное сечение алюминиевой жилы: 149 мм2
• Номинальное сечение медной жилы: до 185 мм2
• Материал: алюминий с внутренним медным вставком
• Наружный диаметр: 22 мм
• Рабочее напряжение: до 10 кВ
• Диапазон рабочих температур: от –40 C до +80 C
• Форма поперечного сечения: круглая

Совместимость и монтаж

Гильза алюмомедная OptiKit C-GTL-120/150, C-GTL-120/149 КЭАЗ совместима с кабелями типа АВВГ, АВБбШв, ВВГ, ВБбШв и аналогичными. Монтаж выполняется методом опрессовки специальным пресс-клещами с матрицей подходящего размера. Пайка не рекомендована - только механическая фиксация. Убедитесь, что зачищенные жилы полностью помещаются внутри гильзы; длина зачистки должна соответствовать длине рабочей части гильзы. Для обеспечения герметичности после опрессовки рекомендуется использовать термоусаживающие трубки или изолирующие колпачки.

Безопасность и стандарты

Гильза алюмомедная OptiKit C-GTL-120/150, C-GTL-120/149 КЭAZ соответствует требованиям ГОСТ 32566-2013 (соединители для кабелей до 35 кВ) и прошла испытания на тепловую устойчивость и механическую прочность. Конструкция исключает образование оксидных плёнок между металлами, снижая риск нагрева и возникновения дугового замыкания.

Преимущества

• Исключает электрохимическую коррозию при контакте алюминия и меди благодаря однородному материалу вставки
• Выдерживает высокие нагрузки и широкий температурный диапазон
• Уменьшает переходное сопротивление по сравнению с обычными болтовыми соединениями
• Не требует обслуживания после установки
• Произведена на заводе КЭАЗ - проверенная технология для энергообъектов

Ограничения применения

• Не применяется для соединений с алюминиевыми жилами более 149 мм2 - используйте другую модель серии
• Не предназначен для работы в условиях постоянного погружения в воду или агрессивных средах без дополнительной защиты
• Не допускается использование с многожильными проводами меньшего сечения без заполнения свободного объема (например, с помощью медной перемычки)
• Не подходит для мобильных или вибрационных систем без дополнительной фиксации

Примеры использования

• Подключение медного кабеля ВВГнг 3×120 к алюминиевому кабелю АВВГ 3×150 в распределительном щите
• Ответвление от основного алюминиевого кабеля на опоре ЛЭП к медному вводу в здание
• Ремонт поврежденного участка кабеля с заменой алюминиевой жилы на медную
• Соединение кабелей в кабельной камере подстанций 6–10 кВ

Практические советы

• Перед монтажом обязательно зачистите жилы до металлического блеска и удалите оксидную плёнку с алюминия
• Выбирайте пресс-клещи с матрицей, соответствующей диаметру гильзы - 22 мм
• Проверьте глубину входа жил в гильзу: они должны доходать до центра, не выступая
• После опрессовки осмотрите место соединения - трещины или деформации недопустимы
• Для открытых участков сети используйте термоусаживающую трубку с клеевым слоем - она защитит от влаги и механических воздействий
• Гильза алюмомедная OptiKit C-GTL-120/150, C-GTL-120/149 КЭАЗ - часть серии OptiKit L/C, поэтому её можно комбинировать с другими элементами этой же линейки для сборки полноценных кабельных соединений
