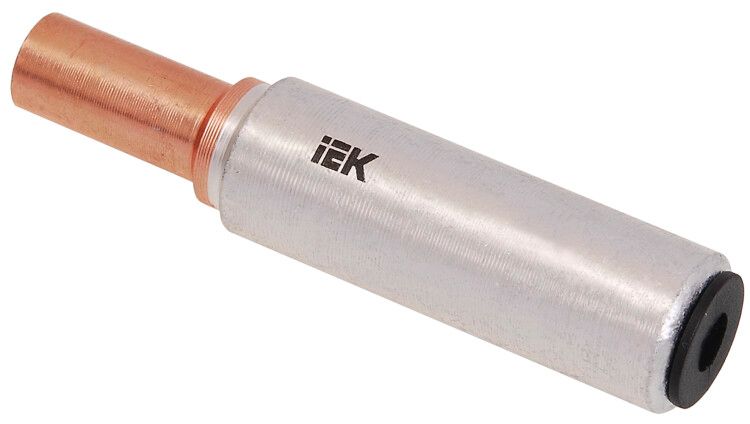

Гильза соединительная ГМА-120/150 медн./алюм. IEK UGTL10-120-16

Гильза ГМА-120/150 медно-алюминиевая соединительная от IEK предназначена для надёжного соединения медного и алюминиевого кабелей сечением 150 мм2. Артикул ugtl10-120-16 обеспечивает совместимость с типичными условиями монтажа в распределительных сетях до 10 кВ.

Назначение и область применения

Гильза ГМА-120/150 медно-алюминиевая соединительная используется для создания электрического контакта между медным и алюминиевым проводниками. Применяется в силовых кабельных линиях, трансформаторных подстанциях, распределительных устройствах и других объектах энергосистем, где требуется переход между материалами. Подходит для монтажа внутри помещений и на улице при условии защиты от механических повреждений.

Технические характеристики

• Сечение кабеля: 150 кв.мм - оптимально для средних и крупных нагрузок в сетях 10 кВ
• Материал: алюминий с медной вставкой - обеспечивает химическую совместимость и снижает риск электрохимической коррозии
• Наружный диаметр: 21 мм - позволяет использовать стандартные опрессовочные клещи
• Внутренний диаметр: 15,5 мм - соответствует требованиям к посадке многопроволочных жил
• Форма жилы: многопроволочная круглая / секторная - совместима с большинством кабелей КГ, АВВГ, ВВГ
• Способ монтажа: опрессовка - требует специального инструмента, исключает пайку
• Цвет: серый - визуально отличаема от однородных гильз, упрощает идентификацию
• Срок службы: 5 лет - указан производителем при соблюдении условий эксплуатации; реальный срок зависит от окружающей среды и качества монтажа
• Ряд напряжений: 10 кВ - рассчитана на работу в распределительных сетях высокого напряжения

Совместимость и монтаж

Гильза ГМА-120/150 медно-алюминиевая соединительная совместима с кабелями, имеющими многопроволочные жилы сечением 150 мм2. Монтаж выполняется только методом опрессовки с использованием матриц, подходящих по диаметру 21 мм. На стороне алюминия предусмотрено защитное покрытие - не снимайте колпачок до момента установки. После опрессовки проверьте прочность соединения усилием на вырывание. Не используйте гильзу с поврежденной поверхностью или деформированным колпачком.

Безопасность и стандарты

Гильза ГМА-120/150 медно-алюминиевая соединительная соответствует требованиям ГОСТ 7385-94 и ТУ 16-705.500-2015. Произведена компанией IEK, что гарантирует контроль качества на всех этапах производства. Соответствие нормам обеспечивает безопасную работу в условиях повышенной влажности и перепадов температур, характерных для промышленных объектов.

Преимущества

• Защитный колпачок на алюминиевой части предотвращает образование оксидной плёнки - сохраняет низкое сопротивление контакта долгое время
• Оптимизированная форма поперечного сечения - обеспечивает равномерное распределение давления при опрессовке
• Стандартные габариты - легко интегрируются в существующую систему кабельных соединений
• Высокая механическая прочность после опрессовки - выдерживает вибрации и термические циклы

Ограничения применения

• Не применяется для соединения однопроволочных жил - возможна потеря контактного сечения
• Не рекомендуется для постоянного погружения в воду - хотя IP-класс не указан, герметичность не гарантирована
• Срок службы 5 лет - не является гарантией бесперебойной работы в агрессивных средах (например, соляной воздух, химически активные пары)
• Требуется точный подбор инструмента для опрессовки - использование неподходящего пресса приведёт к плохому контакту

Примеры использования

• Подключение алюминиевого кабеля АВВГ-150 к медному выводу трансформатора
• Замена участка старого алюминиевого кабеля на новый медный в распределительном щите
• Соединение фазных проводников в кабельной муфте на воздушной ЛЭП 10 кВ
• Обустройство ответвлений от основного кабеля в промышленных цехах

Практические советы

• Перед монтажом зачистите жилы на длину, равную половине длины гильзы - избыток металла мешает плотной опрессовке
• Не допускайте попадания грязи, влаги или оксида алюминия внутрь гильзы - протирайте жилы перед установкой
• Проверяйте соответствие диаметра гильзы (21 мм) и инструмента - некорректный пресс вызывает трещины или недожим
• После монтажа проведите тепловизионный осмотр - нагрев в месте соединения указывает на плохой контакт
• Храните гильзы в сухом месте - даже с защитным колпачком длительное воздействие влаги снижает надёжность
