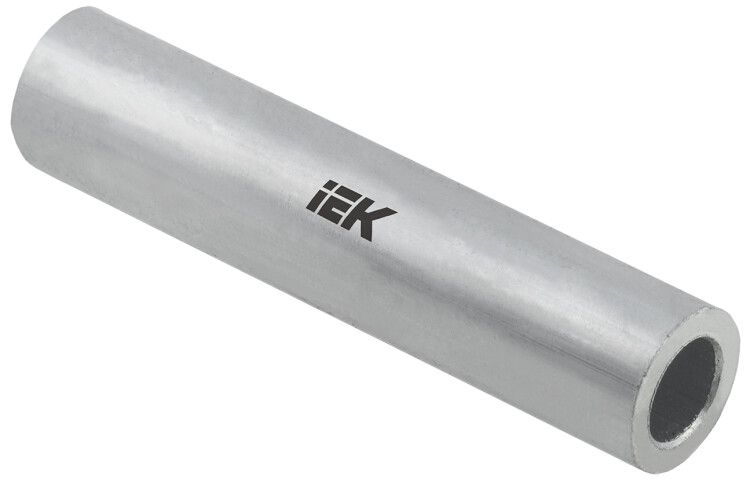

Гильза алюминиевая ГА 150-17 ГОСТ 23469.2 | UGL11-150-17 IEK

Гильза алюминиевая ГА 150-17 ГОСТ 23469.2 от бренда IEK — это надёжный соединительный элемент для алюминиевых кабелей с поперечным сечением 150 мм², рассчитанный на напряжение до 10 000 В. Применяется в силовых сетях при монтаже и ремонте кабельных линий методом опрессовки.

Назначение и область применения

Гильза алюминиевая ГА 150-17 ГОСТ 23469.2 используется исключительно для создания постоянных соединений между алюминиевыми многопроволочными жилами кабелей и проводов. Подходит для работы в распределительных устройствах, трансформаторных подстанциях, воздушных и кабельных линиях электропередачи. Не предназначен для соединений с осевой нагрузкой — все усилия должны восприниматься самой конструкцией кабеля, а не соединителем.

Технические характеристики

• Поперечное сечение: 150 мм² — соответствует кабелям с таким сечением алюминиевой жилы;
• Рабочее напряжение: до 10 000 В — обеспечивает безопасную работу в высоковольтных сетях;
• Материал: электротехнический алюминий — высокая проводимость, устойчивость к окислению;
• Форма жилы: многопроволочная круглая или секторная — совместима с типичными алюминиевыми кабелями;
• Способ монтажа: опрессовка — требует специального пресс-клещей;
• Цвет: серый — визуально отличает её от медных аналогов;
• Срок службы: 30 лет — при соблюдении условий эксплуатации и правильной установки.

Совместимость и монтаж

Гильза алюминиевая ГА 150-17 ГОСТ 23469.2 совместима только с алюминиевыми жилами того же сечения — 150 мм². Для монтажа требуется гидравлический или механический пресс с матрицей, подходящей под размер гильзы. Нельзя использовать клещи для меди — они не обеспечивают нужного давления и деформируют алюминий некорректно. Перед опрессовкой необходимо зачистить жилы, удалить оксидную плёнку и смазать поверхность контактной пастой. После опрессовки проверьте качество соединения: отсутствие трещин, равномерная деформация, плотное прилегание к жиле.

Безопасность и стандарты

Гильза алюминиевая ГА 150-17 ГОСТ 23469.2 изготовлена в соответствии с требованиями ГОСТ 23469.2, что гарантирует соответствие нормам безопасности для высоковольтных систем. Материал соответствует требованиям к электротехническому алюминию, обеспечивая стабильную проводимость и минимальное тепловое сопротивление. Соответствует требованиям ПУЭ для соединений в силовых цепях.

Преимущества

• Высокая долговечность — срок службы 30 лет при правильном монтаже;
• Стабильный контакт — благодаря однородному материалу (алюминий–алюминий) снижается риск электрохимической коррозии;
• Надёжность при температурных колебаниях — алюминий хорошо переносит нагрев при нагрузках;
• Совместимость с промышленными пресс-клещами — легко интегрируется в существующую технологию монтажа.

Ограничения применения

• Не применяется для медных кабелей — возможна гальванопара и быстрое разрушение контакта;
• Запрещено использование при наличии осевой нагрузки — гильза не рассчитана на растяжение;
• Не подходит для соединений с сечением меньше или больше 150 мм² — риск перегрева или плохого контакта;
• Требует точного соблюдения технологии опрессовки — недостаточное или избыточное давление снижают надёжность.

Примеры использования

• Соединение фазных жил кабеля ААБл 3×150 в КРУ 6–10 кВ;
• Объединение ответвлений от воздушной ЛЭП 10 кВ к трансформатору;
• Ремонт повреждённого участка алюминиевого кабеля в подземной камере;
• Подключение к шинам распределительного устройства в цеховой сети.

Практические советы

• Перед монтажом всегда используйте контактную пасту для алюминия — она предотвращает окисление в зоне соединения;
• Выбирайте пресс с матрицей, указанной производителем для гильзы ГА 150-17 — не заменяйте случайными насадками;
• Проверяйте глубину вставки жилы — она должна полностью входить в гильзу, чтобы избежать выступающих концов;
• Храните гильзы в сухом месте — даже алюминий может окисляться при длительном воздействии влаги;
• При работе в условиях повышенной влажности или агрессивной среды дополнительно герметизируйте место соединения термоусадочной трубкой.
