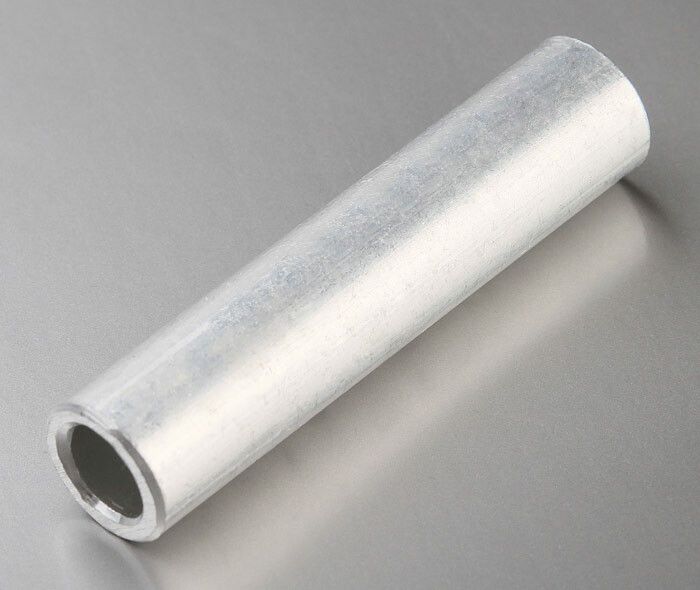

Гильза алюминиевая под опресовку ГА 150-17 | 41457 КВТ

Гильза алюминиевая под опрессовку ГА 150-17 КВТ предназначена для надёжного соединения встык алюминиевых и сталеалюминиевых проводов и кабелей без осевой нагрузки. Этот тип соединительной гильзы применяется в распределительных сетях до 15 кВ, особенно там, где важна механическая прочность и минимальное переходное сопротивление. Артикул 41457, бренд КВТ.

Назначение и область применения

Гильза алюминиевая под опрессовку ГА 150-17 КВТ используется для создания электрического и механического соединения между двумя концами алюминиевого или сталеалюминиевого провода. Подходит для работы в воздушных линиях, кабельных ответвлениях и внутри распределительных устройств. Применяется в энергетике, ЖКХ, промышленных объектах — например, при ремонте ЛЭП, замене участков кабеля или подключении оборудования.

Технические характеристики

• Номинальное сечение: 150 мм² — соответствует проводам с таким поперечным сечением жилы;
• Номинальное напряжение: 15 кВ — допустимо использование в сетях до этого уровня;
• Внутренний диаметр: 17 мм — внутреннее отверстие рассчитано на сборку многопроволочных жил с учётом плотности уплотнения;
• Наружный диаметр: 24 мм — внешние размеры влияют на компактность установки в коллекторах и муфтах;
• Материал: алюминий марки АД1 — высокая электропроводность, хорошая формируемость, совместим с алюминиевыми жилами;
• Форма жилы: многопроволочная круглая или секторная — требует предварительного скругления секторных жил;
• Совместимость: сталеалюминиевые провода, алюминиево-магниево-кремниевые кабели (Альдрей);
• Способ монтажа: опрессовка — требуется специальный пресс и матрицы;
• Покрытие: без покрытия — не имеет изоляционного слоя, не защищён от коррозии вне среды;
• Цвет: серый — характерный цвет чистого алюминия;
• Нормативный документ: ГОСТ 23469.2-79 — соответствие требованиям к качеству и размерам.

Совместимость и монтаж

Гильза ГА 150-17 КВТ совместима только с алюминиевыми и сталеалюминиевыми жилами. Для правильного монтажа:

• Зачистите концы жил на длину, равную половине длины гильзы; используйте кордощётку — не допускайте царапин и повреждений;
• На зачищенную поверхность жил и внутреннюю стенку гильзы нанесите проводящую пасту КВТ — она снижает оксидацию и улучшает контакт;
• Если жила секторная — обязательно скруглите её набором матриц НМ-300 С (КВТ) перед введением в гильзу;
• Вставьте жилы в гильзу так, чтобы они выступали на половину её длины с обоих сторон;
• Произведите опрессовку одним или несколькими ударами пресса — выбирайте матрицу, соответствующую наружному диаметру 24 мм;
• Не допускайте перекоса жил — это вызывает повышенное сопротивление и нагрев.

Преимущества

• Высокая электропроводность материала — потери мощности минимальны;
• Сквозная конструкция обеспечивает равномерное распределение тока и механическую однородность соединения;
• Совместимость с популярными типами кабелей (Альдрей, сталеалюминиевые) — универсальность для ремонтных работ;
• Соответствие ГОСТ 23469.2-79 — гарантия качества и стандартизированной формы;
• Работает без осевой нагрузки — идеально для горизонтальных и вертикальных соединений в стационарных системах.

Ограничения применения

• Не предназначен для соединения медных проводов — возможна электрохимическая коррозия;
• Не использовать в условиях постоянной осевой нагрузки — риск деформации и разрыва контакта;
• Без покрытия — не применять во влажных, агрессивных или открытых средах без дополнительной защиты (например, термоусадочной трубки или герметичной муфты);
• Требуется точное соблюдение технологии монтажа — неквалифицированная опрессовка приведёт к перегреву и отказу;
• Не подходит для частых перемещений или мобильных систем — только стационарная установка.

Примеры использования

• Соединение двух участков алюминиевого кабеля АС 150/24 в воздушной линии 10–15 кВ;
• Подключение кабеля Альдрей к шине распределительного устройства;
• Ремонт повреждённого провода на опоре ЛЭП с помощью пресса и гильзы ГА 150-17 КВТ;
• Установка ответвления от основного кабеля в подстанции с последующей изоляцией термоусадкой.

Практические советы

• Перед монтажом проверьте, что диаметр жилы после зачистки помещается в гильзу — если слишком тугой, возможно, жила не полностью распустилась;
• Используйте только оригинальную пасту КВТ — другие составы могут не обеспечивать нужную антиоксидантную защиту;
• После опрессовки проверьте качество соединения: попробуйте слегка потянуть жилы — они должны быть неподвижны;
• Для долговечности всегда закрывайте место соединения герметичной термоусадочной муфтой, даже если сеть работает в сухом помещении;
• Храните гильзы в сухом месте — алюминий подвержен окислению при длительном воздействии влаги.
