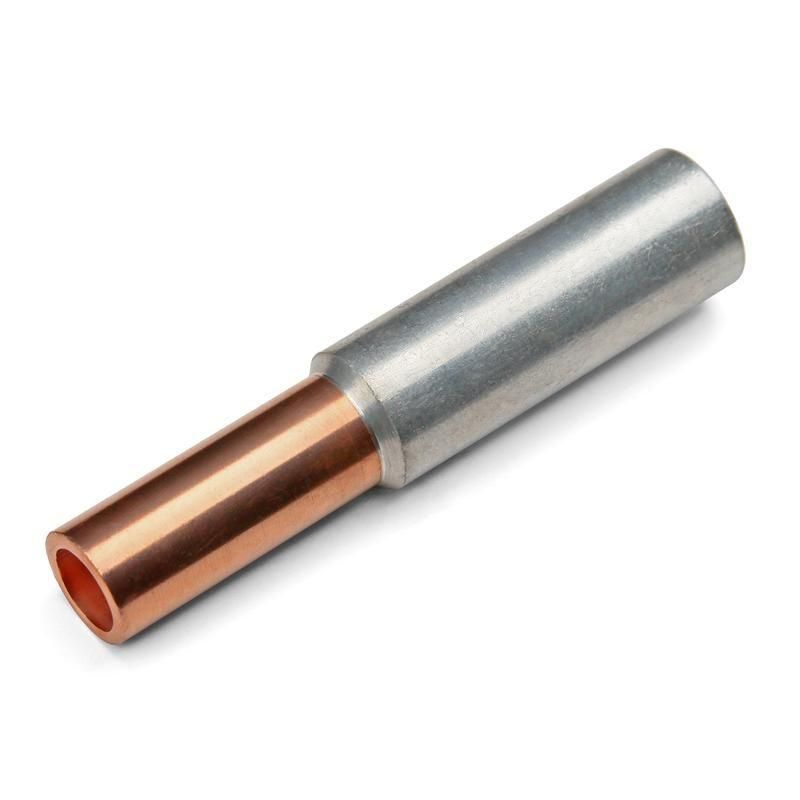

Гильза кабельная алюмомедная ГАМ 150/95 (10 шт/упак) | 90850 КВТ

Гильза кабельная алюмомедная ГАМ 150/95 от КВТ предназначена для надёжного соединения алюминиевой и медной жил кабелей с различными сечениями, обеспечивая стабильную передачу тока при рабочем напряжении до 10 кВ. Артикул 90850 соответствует требованиям к качественным соединениям в силовых сетях.

Назначение и область применения

Гильза кабельная алюмомедная ГАМ 150/95 используется для опрессовки соединений между алюминиевыми и медными жилами кабелей. Применяется в распределительных устройствах, кабельных ответвлениях, на подстанциях и в местах перехода с алюминиевого провода на медный. Подходит для кабелей с рабочим напряжением до 10 кВ, включая те, что используются в промышленных установках, энергообъектах и линиях электропередач.

Технические характеристики

• Номинальное сечение медной жилы: 95 мм2
• Номинальное сечение алюминиевой жилы: 150 мм2
• Рабочее напряжение: до 10 кВ
• Материал: алюминий марки АД1, медь марки М1
• Форма поперечного сечения: круглая / секторная - совместима с жилами обоих типов
• Совместимость с кабелями из сплава алюминия: да
• Конструкция: цельная, без сварных швов

Совместимость и монтаж

Гильза ГАМ 150/95 рассчитана на использование с кабелями, имеющими алюминиевые жилы сечением до 150 мм2 и медные - до 95 мм2. Для монтажа требуется специальный пресс-клещи с матрицей, подходящей по форме и размеру гильзы. Убедитесь, что жилы полностью введены в гильзу до упора - внутренняя перегородка служит ориентиром для правильной глубины запрессовки. После опрессовки проверьте качество соединения: отсутствие трещин, равномерная деформация корпуса, плотное прилегание жил.

Особенности конструкции

Гильза ГАМ 150/95 имеет внутреннюю перегородку, которая одновременно регулирует глубину захода жил и действует как масляный стопор - препятствует вытеканию пропитывающего состава из кабеля при работе в маслонаполненных системах. Медная и алюминиевая части соединены методом фрикционной сварки, что создаёт молекулярный контакт без образования пор, трещин или оксидных плёнок. Благодаря цельной конструкции исключается риск возникновения гальванической пары, которая вызывает коррозию при контакте меди и алюминия.

Преимущества

• Стабильный электрический контакт благодаря молекулярному соединению металлов
• Исключение коррозии - отсутствие гальванической пары
• Высокая механическая прочность после опрессовки
• Поддержание токовой нагрузки даже при переходе с большего сечения алюминия на меньшее сечение меди
• Совместимость с кабелями на основе сплавов алюминия

Ограничения применения

• Не применяется для соединений с напряжением выше 10 кВ
• Не рекомендовано использовать в условиях постоянного воздействия открытого пламени или высокой температуры (>120 C длительно)
• Требуется точное соблюдение сечений: применение с жилами меньше 95 мм2 (медные) или больше 150 мм2 (алюминиевые) снижает надёжность соединения
• Не предназначен для многожильных кабелей с гибкими жилами класса 5–6 - требуются специальные гильзы

Примеры использования

• Соединение алюминиевого кабеля АС 150/95 с медным кабелем ВВГнг 95 мм2 в распределительном щите
• Переход от старых алюминиевых линий к новому медному оборудованию на подстанции
• Замена повреждённого участка кабеля в кабельной канализации с изменением материала жилы
• Присоединение медного заземляющего проводника к алюминиевой шине в цепи защиты

Практические советы

• Перед монтажом зачистите жилы до металлического блеска, удалите оксидную плёнку с алюминия специальной щёткой
• Обязательно используйте смазку на алюминиевой жиле - она снижает усилие опрессовки и улучшает контакт
• Выбирайте пресс-клещи с матрицей, указанной производителем для гильз ГАМ 150/95 - неверный инструмент приведёт к плохому соединению
• Проверяйте посадочный диаметр гильзы: он должен точно соответствовать внешнему диаметру изоляции кабеля, чтобы не повредить её при опрессовке
• После монтажа проведите термографический контроль - нагрев в месте соединения указывает на плохой контакт
