Гильза алюмомедная OptiKit C-GTL-70/94 | 278201 КЭАЗ

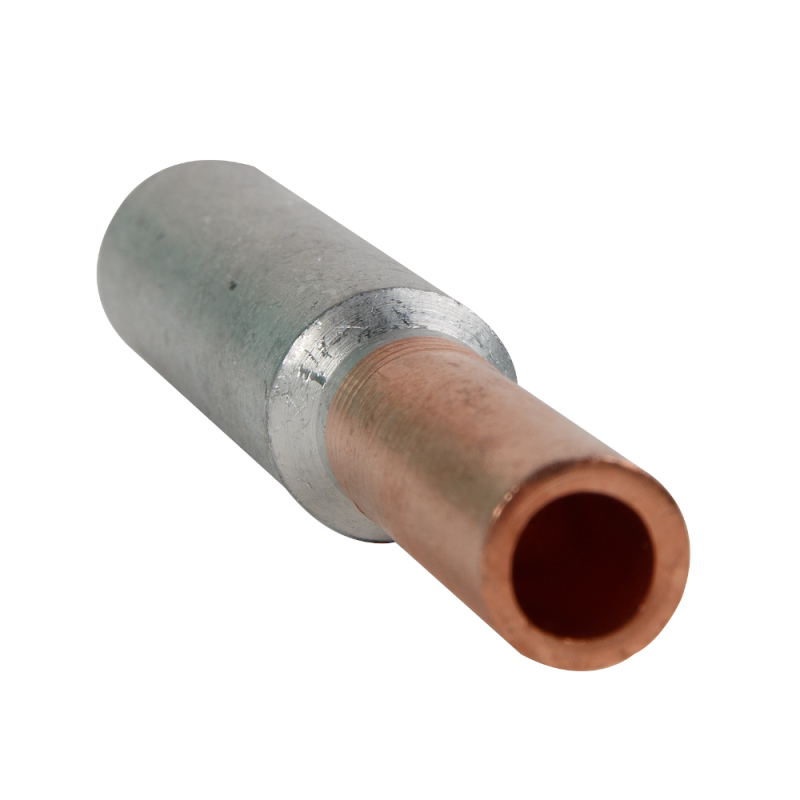

Гильза алюмомедная OptiKit C-GTL-70/95, C-GTL-70/94 КЭАЗ предназначена для надёжного соединения алюминиевых и медных токоведущих жил в кабельных сетях до 10 кВ. Этот элемент используется там, где требуется безопасный переход между разнородными металлами - особенно важен в старых системах с алюминиевой проводкой и новых устройствах с медными кабелями.

Назначение и область применения

Гильза алюмомедная OptiKit C-GTL-70/95, C-GTL-70/94 КЭАЗ применяется для создания постоянных соединений между алюминиевыми и медными жилами кабелей и проводов. Подходит для монтажа в распределительных устройствах, на опорах ЛЭП, внутри кабельных муфт, в силовых щитах и на подстанциях. Особенно актуальна при реконструкции сетей, где необходимо сохранить существующую алюминиевую часть и подключить новую медную.

Технические характеристики

• Тип изделия: гильза алюмомедная
• Номинальное сечение алюминиевой жилы: 94 мм2
• Материал: комбинированный - алюминий и медь
• Наружный диаметр: 18 мм
• Номинальное напряжение: 10 кВ
• Рабочий температурный диапазон: от –40 C до +80 C
• Форма поперечного сечения: круглая

Указанное сечение 94 мм2 соответствует алюминиевой жиле; медная жила должна иметь сечение 70 мм2 (по маркировке C-GTL-70/94). Напряжение 10 кВ означает, что гильза рассчитана на использование в средневольтных сетях, но не выше этого значения.

Совместимость и монтаж

Гильза OptiKit C-GTL-70/94 КЭАЗ совместима с алюминиевыми жилами сечением 25–240 мм2 и медными - 16–185 мм2. Для установки требуется специальный пресс-клещи с матрицей, подходящей под диаметр 18 мм. Соединение выполняется методом опрессовки - пайка не допускается. Перед монтажом зачищают жилы, вставляют их в гильзу до упора, затем равномерно обжимают. Убедитесь, что глубина зоны обжима соответствует требованиям производителя - недостаточный обжим снижает контакт, перегрузка - деформирует материал.

Безопасность и стандарты

Гильза OptiKit C-GTL-70/94 КЭAZ соответствует требованиям к изоляционной прочности и термической стойкости для работы в сетях до 10 кВ. Материалы выбраны с учётом предотвращения электрохимической коррозии - внутреннее покрытие исключает образование оксидов на границе алюминий-медь. Применение этой гильзы снижает риск перегрева, искрения и замыканий, характерных для некачественных соединений разнородных металлов.

Преимущества

• Исключает контакт алюминия с медью напрямую - снижает коррозию и увеличивает срок службы соединения
• Выдерживает высокие механические нагрузки благодаря цельнометаллической конструкции
• Стабильно работает в широком диапазоне температур - подходит для холодных регионов и открытых участков
• Не требует дополнительной изоляции после монтажа - внешняя поверхность готова к использованию в герметичных соединениях

Ограничения применения

• Не предназначен для использования в цепях переменного тока свыше 10 кВ
• Не подходит для многожильных проводов с большим количеством тонких прядей - возможен неравномерный обжим
• Не следует применять в условиях постоянного воздействия химически активных паров или агрессивных жидкостей - не имеет защиты от коррозии вне контакта
• Обжим должен выполняться только профессиональным инструментом - ручное сжатие или удары молотком недопустимы

Примеры использования

• Подключение медного кабеля от трансформатора к алюминиевой шине в распределительном пункте
• Переход от старой алюминиевой линии к новому медному кабелю в подземной кабельной трассе
• Соединение фазных жил в кабельной муфте 10 кВ при ремонте воздушной линии
• Монтаж ответвлений от основного кабеля в промышленных цехах с различной проводкой

Практические советы

• Выбирая гильзу, ориентируйтесь на реальное сечение жил - не на маркировку кабеля. Измерьте диаметр жилы штангенциркулем
• Для алюминиевых жил используйте только нержавеющую щётку для зачистки - медные щётки оставят частицы меди, вызывающие коррозию
• После обжима проверьте качество соединения: попробуйте слегка потянуть жилы - они не должны выскальзывать
• Если гильза будет находиться во влажной среде, дополнительно заключите её в термоусаживающую трубку с клеевым слоем
• Гильза OptiKit C-GTL-70/95, C-GTL-70/94 КЭАЗ - одна из немногих моделей, которая точно соответствует заявленному сечению 94 мм2. Не путайте с аналогами других брендов, где сечение указано округлённо
