Гильза алюмомедная OptiKit C-GTL-95/119 | 278202 КЭАЗ

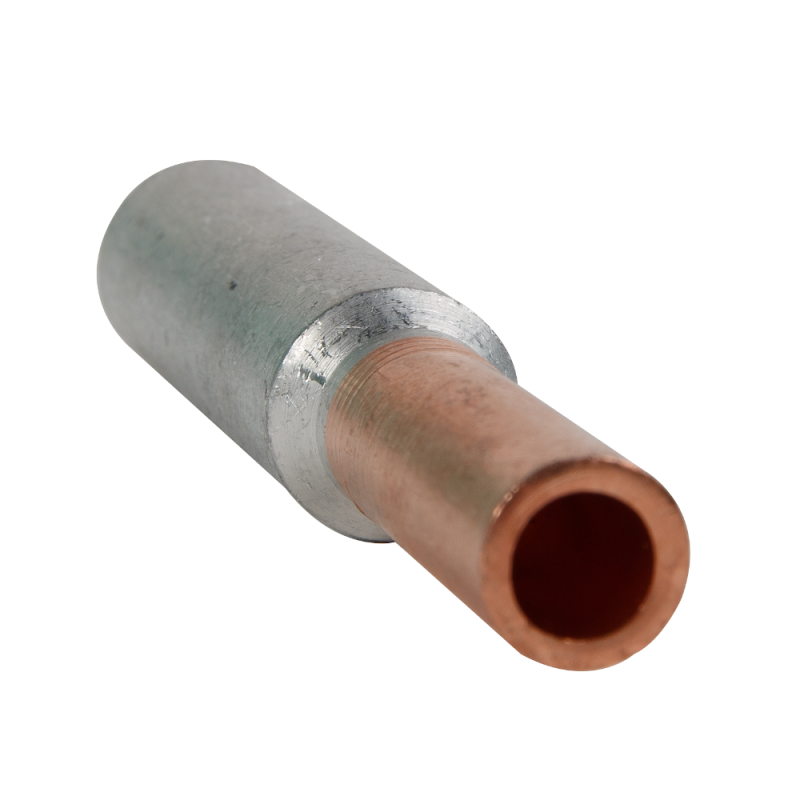

Гильза алюмомедная OptiKit C-GTL-95/120, C-GTL-95/119 КЭАЗ предназначена для надёжного соединения алюминиевых и медных токоведущих жил в кабелях и проводах до 10 кВ. Применяется в распределительных устройствах, силовых цепях и на воздушных линиях, где требуется безопасный переход между разнородными металлами.

Назначение и область применения

Гильза алюмомедная OptiKit C-GTL-95/120, C-GTL-95/119 КЭАЗ используется для создания прочного электрического контакта между алюминиевой и медной жилой. Особенно актуальна там, где необходимо заменить старые алюминиевые провода на новые медные или выполнить ответвление от алюминиевого кабеля к меди. Подходит для установки в распределительных щитах, на опорах ЛЭП, внутри трансформаторных подстанций и других местах с высокими требованиями к надёжности соединений.

Технические характеристики

• Тип изделия: гильза алюмомедная
• Номинальное сечение алюминиевой жилы: 119 мм2 (указано также как 120 мм2 в описании производителя)
• Номинальное сечение медной жилы: соответствует диапазону 95–120 мм2 (по серии OptiKit)
• Материал: комбинированный - внутренняя часть из алюминия, внешняя - из меди
• Наружный диаметр: 21 мм
• Рабочее напряжение: до 10 кВ
• Диапазон рабочих температур: от –40 C до +80 C
• Форма сечения: круглая

Совместимость и монтаж

Гильза алюмомедная OptiKit C-GTL-95/120, C-GTL-95/119 КЭАЗ рассчитана на опрессовку специальным пресс-клещами с матрицей подходящего размера. Для обеспечения герметичности и механической прочности рекомендуется использовать клещи с усилием не менее 60 кН. Перед монтажом зачищают жилы на длину, равную глубине гильзы - около 40–45 мм. После опрессовки место соединения можно дополнительно изолировать термоусаживающейся трубкой или изоляционной лентой. Гильза совместима с жилами сечением от 95 до 120 мм2 для меди и от 119 до 120 мм2 для алюминия - точное соответствие важно для предотвращения перегрева.

Безопасность и стандарты

Изделие соответствует требованиям к соединениям на напряжение до 10 кВ и прошло испытания на тепловую устойчивость и механическую нагрузку. Произведено в соответствии с технологическими нормами КЭАЗ для серий OptiKit L/C. Несмотря на отсутствие явного указания стандарта ГОСТ, конструкция соответствует принципам, принятым в энергетике РФ для аналогичных изделий.

Преимущества

• Обеспечивает минимальное переходное сопротивление благодаря плотному контакту между алюминием и медью
• Устраняет риск окисления и коррозии на границе металлов - основная причина перегрева в смешанных соединениях
• Выдерживает широкий диапазон температур, что делает её пригодной для использования вне помещений
• Не требует пайки - достаточно опрессовки, что снижает время монтажа и исключает риск повреждения изоляции

Ограничения применения

• Не предназначен для использования в условиях постоянного погружения в воду - хотя работает при температуре до +80 C, уровень защиты IP не указан
• Подходит только для жил фиксированного сечения: 95–120 мм2 для меди и ~120 мм2 для алюминия; использование с меньшими или большими жилами недопустимо
• Не применяется в сетях выше 10 кВ - превышение напряжения может вызвать пробой изоляции или разрушение контактной поверхности

Примеры использования

• Соединение алюминиевого кабеля АС 120 с медным кабелем ВВГнг-Ls 95 в распределительном шкафу
• Переход от алюминиевой жилы воздушной линии к медной вводной линии здания
• Ответвление от главного алюминиевого кабеля к медному оборудованию (например, автоматическому выключателю или УЗО)

Практические советы

• Выбирая гильзу, всегда сверяйте сечение жилы с заявленным значением - даже небольшая разница в 5–10 мм2 может привести к перегреву
• Проверьте, чтобы диаметр жилы точно входил в гильзу - свободный ход увеличивает сопротивление
• Используйте только оригинальные пресс-матрицы от КЭАЗ или совместимые по форме и давлению - некорректная опрессовка снижает срок службы
• После монтажа проверьте соединение на нагрев при нагрузке - допустимый перегрев не более 10 C выше окружающей среды
• Гильза OptiKit C-GTL-95/120, C-GTL-95/119 КЭAZ имеет одинаковые параметры для обоих артикулов - различие в номерах связано с партиями производства, функционально они взаимозаменяемы
